کارت شبکه FLR برای مجازی سازی سرور؛ مزایا و ویژگی ها

کارت شبکه FLR

کارت شبکه FLR یا Flexible LOM همان کارت شبکه روی مادربرد (LOM) با قابلیت انعطاف‌پذیری است که پس از خرید سرور نیز می‌توان آن را جایگزین یا ارتقا داد، بدون آنکه کل مادربرد را تعویض کنید. این کارت‌ها به‌ویژه برای مجازی‌سازی سرور طراحی شده‌اند؛ جایی که چند ماشین مجازی روی یک سرور فیزیکی اجرا می‌شوند و هر کدام به پورت‌ها و پهنای باند شبکه اختصاصی نیاز دارند. در این مقاله با مفهوم Flexible LOM، تفاوت آن با کارت‌های PCIe معمولی و رایزر کارت، و معیارهای انتخاب آن برای زیرساخت‌های مجازی آشنا می‌شوید.

فهرست مطالب

کارت شبکه FLR چیست و چه کاربردی دارد؟

FLR مخفف Flexible LAN on Motherboard است؛ یعنی «کارت شبکه روی مادربرد با قابلیت انعطاف». در سرورهای رک‌مونت مانند سری HPE ProLiant و مدل‌های مشابه، بخش شبکه به‌صورت یک ماژول جداشدنی روی مادربرد قرار می‌گیرد، نه به‌صورت چیپ ثابت لحیم‌شده. تفاوت اصلی «Flexible» با LOM سنتی همین است: اگر کارت شبکه دچار خرابی شود یا بخواهید از 1GbE به 10/25GbE ارتقا کنید، کافی است ماژول FLR را بیرون بکشید و ماژول جدید را جایگزین کنید.

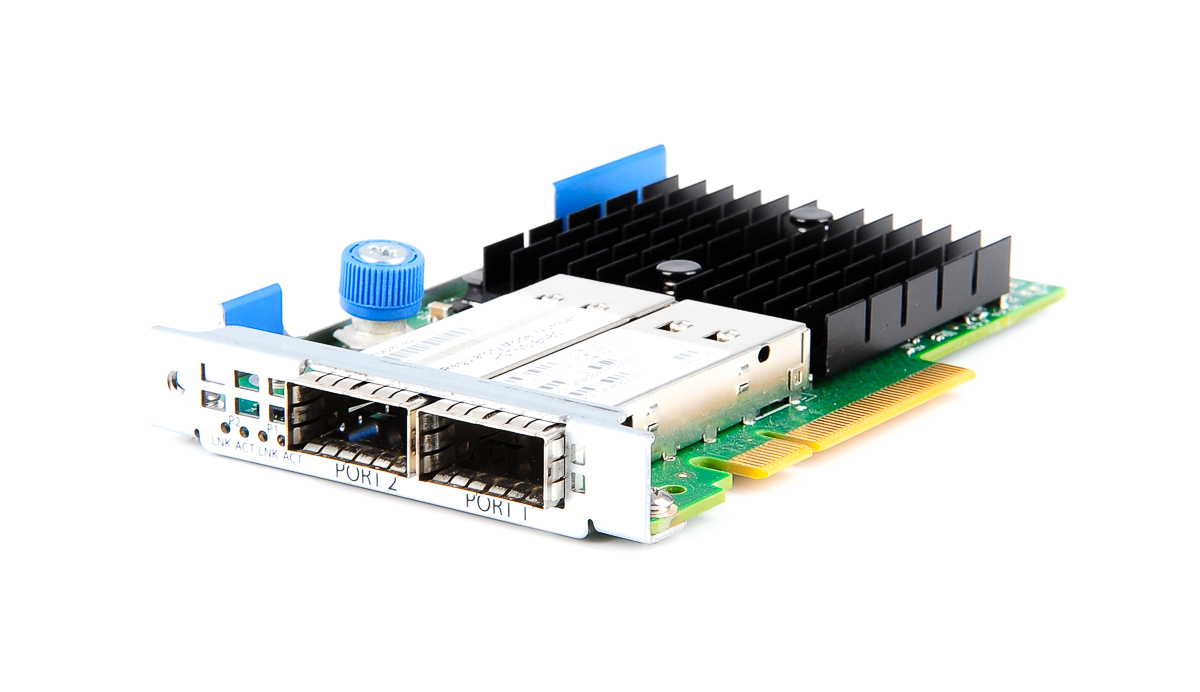

کارت شبکه FLR نصب‌شده روی مادربرد سرور

این طراحی دو مزیت عملی دارد. اول، تعمیر شبکه دیگر مستلزم تعویض کل مادربرد یا حتی کل سرور نیست. دوم، می‌توانید سرور را با کارت شبکه پایه بخرید و متناسب با رشد کسب‌وکارتان، آن را به ترانسیور و استانداردهای جدیدتر ارتقا دهید. به همین دلیل FLR در نسخه‌های مختلف 1GbE، 10GbE و 25GbE تولید می‌شود و معمولاً در همان اسلات اختصاصی مادربرد سرور قرار می‌گیرد، بدون اشغال اسلات‌های PCIe که برای کارت‌های دیگر لازم است.

تفاوت Flexible LOM با کارت PCIe و رایزر کارت

برای درک جایگاه FLR باید آن را در کنار دو گزینه دیگر شبکه‌ی سرور ببینید: کارت NIC روی اسلات PCIe و رایزر کارت. کارت PCIe مستقیماً روی اسلت مادربرد یا روی رایزر کارت نصب می‌شود و کاملاً مستقل از مادربرد است. FLR اما در یک سوکت اختصاصی روی مادربرد می‌نشیند و برق و باس آن با ساختار سرور یکپارچه است.

در عمل این یعنی FLR فضای اسلات PCIe را آزاد می‌گذارد، مصرف برق و کابل‌کشی کمتری دارد و به‌صورت فیزیکی مستقیم با سیستم مدیریت سرور (مثلاً iLO) هماهنگ است. در مقابل، انعطاف کارت PCIe در انتخاب برند و مدل بیشتر است. برای جزئیات بیشتر درباره نصب فیزیکی کارت‌های 10GbE می‌توانید راهنمای نصب کارت شبکه 10Gb در سرور HP را مطالعه کنید.

نقش FLR در مجازی‌سازی سرور

وقتی روی یک سرور فیزیکی چند ماشین مجازی اجرا می‌شود، ترافیک همه‌ی آن‌ها از یک کارت شبکه عبور می‌کند. کارت‌های FLR نسل‌های جدید در همین نقطه ارزش پیدا می‌کنند: آن‌ها با پشتیبانی از قابلیت‌هایی مانند شبکه‌ی مجازی داخلی (مثلاً vSwitch در VMware یا vSwitch در Hyper-V)، VLAN و تقسیم‌بندی منطقی پورت‌ها، امکان تخصیص مستقل منابع شبکه به هر ماشین مجازی را فراهم می‌کنند.

به بیان ساده، یک کارت FLR چهار پورتی می‌تواند در سطح هایپروایزر به چند اینترفیس مجازی با VLANهای متفاوت تقسیم شود؛ یک پورت برای ترافیک مدیریتی، یک پورت برای ماشین‌های مجازی تولیدی، و پورت‌های باقیمانده برای Migration یا کپی‌های پشتیبان. این ساختار همان چیزی است که در مجازی‌سازی شبکه به آن لایه‌بندی منطقی ترافیک می‌گویند و در محیط‌های مجازی‌سازی سرور یکی از اجزای اصلی طراحی است.

ویژگی‌ها و مزایای کارت شبکه FLR

کاهش نیاز به سخت‌افزار اضافی

چون FLR اسلات PCIe اشغال نمی‌کند، اسلات‌های سرور برای کنترلر RAID، کارت HBA یا کارت‌های شتاب‌دهنده آزاد می‌مانند. در سرورهای 1U که تعداد اسلات‌ها محدود است، این موضوع عملاً تعیین‌کننده است؛ بدون FLR شاید مجبور باشید برای پورت شبکه‌ی اضافی از رایزر و کارت PCIe هزینه بدهید.

مقیاس‌پذیری و ارتقای آسان

ارتقا از 1GbE به 10GbE یا 25GbE تنها با تعویض ماژول FLR انجام می‌شود، بدون تعویض مادربرد. این یعنی چرخه‌ی ارتقای زیرساخت شما به انتخاب سرور اولیه گره نمی‌خورد و می‌توانید همگام با رشد ترافیک، فقط زیرساخت شبکه‌ی سرور را تقویت کنید.

سهولت مدیریت و پیکربندی

کارت‌های FLR در بوت و سیستم‌عامل به‌صورت NIC معمولی دیده می‌شوند و با ابزارهای استاندارد هایپروایزر (ESXi، Hyper-V، KVM) قابل پیکربندی‌اند. از آنجا که چیدمان پورت‌ها و نوع ترانسیور از ابتدا مشخص است، مستندات سازنده نیز دقیق‌تر است و عیب‌یابی ساده‌تر انجام می‌شود.

تخصیص پورت‌های مجازی کارت شبکه FLR به ماشین‌های مجازی

چیدمان بهینه کابل‌کشی

پورت‌های FLR از پنل جلوی سرور یا پشت رک خارج می‌شوند و مسیر کابل به سوئیچ شبکه کوتاه‌تر و مرتب‌تر می‌شود. کابل‌کشی منظم در رک، ریسک قطع ناخواسته‌ی کانکتور و مشکل تشخیص عیب را کاهش می‌دهد.

SR-IOV و Function Level Reset؛ نکته‌ای درباره برداشت اشتباه از FLR

نکته‌ای که در برخی مقالات فارسی دیده می‌شود، اشتباه گرفتن FLR با مفهوم Function Level Reset در مجازی‌سازی است. در حوزه‌ی PCI Express، FLR مخفف Function Level Reset است؛ سازوکاری که بازنشانی نرم‌افزاری یک تابع (Function) دستگاه را ممکن می‌کند و در میان‌پاراژینگ و SR-IOV برای تخصیص امن دستگاه به ماشین مجازی دیگر لازم است. در مجازی‌سازی x86 فقط دستگاه‌های PCI/PCIe دارای پشتیبانی از FLR می‌توانند به این شکل به ماشین مجازی دیگری واگذار شوند، چون برای تخصیص مجدد، تابع باید کاملاً به حالت اولیه بازگردد (شرح این محدودیت در مقاله‌ی ویکی‌پدیا درباره مجازی‌سازی x86 آمده است).

بنابراین اگر در مستندات کارت شبکه‌تان از «FLR capable» یا «SR-IOV with FLR» سخن به میان می‌آید، مقصود همین Function Level Reset است و ارتباطی با Flexible LOM ندارد. هنگام مطالعه‌ی دیتاشیت کارت شبکه، این دو معنا را از هم جدا کنید تا در انتخاب قطعه دچار خطا نشوید.

مقایسه FLR با کارت‌های شبکه سنتی

در جدول زیر تفاوت‌های اصلی سه رویکرد رایج برای شبکه‌ی سرور جمع‌بندی شده است:

معیار LOM ثابت Flexible LOM (FLR) NIC روی PCIe
قابلیت ارتقا ندارد؛ نیازمند تعویض مادربرد بله؛ تعویض ماژول بله؛ تعویض کارت
اشغال اسلات PCIe ندارد ندارد دارد (مستقیم یا با رایزر)
تعمیر در خرابی پرهزینه تعویض ماژول تعویض کارت
انعطاف در انتخاب برند — محدود به ماژول‌های سازگار با سرور بالا
هماهنگی با سیستم مدیریت سرور کامل کامل معمولاً خوب اما متغیر

خلاصه‌ی این مقایسه: اگر سرور شما برای مجازی‌سازی و بارهای کاری شبکه‌محور خریداری می‌شود، FLR انتخاب پیش‌فرض معقول است. کارت PCIe زمانی منطقی است که به قابلیت یا مدل خاصی نیاز دارید که در فرم FLR ارائه نشده است.

نکات مهم هنگام انتخاب کارت شبکه FLR

پیش از خرید، این چهار مورد را مشخص کنید:

  1. تعداد و سرعت پورت‌ها: برای مجازی‌سازی، حداقل دو پورت برای افزونگی (Redundancy) در نظر بگیرید. سرعت 1GbE برای بارهای سبک و 10/25GbE برای محیط‌های تولیدی با ماشین مجازی متعدد توصیه می‌شود.
  2. سازگاری با پلتفرم مجازی‌سازی: بررسی کنید کارت در HCL رسمی VMware ESXi یا لیست سازگاری Hyper-V و KVM حضور دارد. درایر ناقص در هایپروایزر یعنی بی‌ثباتی در محیط تولیدی.
  3. پشتیبانی از SR-IOV: اگر می‌خواهید کارت را مستقیم به ماشین مجازی واگذار کنید (Pass-through)، از پشتیبانی SR-IOV و FLR به معنای Function Level Reset مطمئن شوید.
  4. نوع ترانسیور و کابل: مشخص کنید پورت‌ها RJ45 هستند یا SFP+؛ این موضوع مستقیماً روی هزینه‌ی کابل‌کشی و انتخاب سوئیچ اثر دارد.

به عنوان نمونه‌ی عملی، اگر یک سرور مجازی‌ساز با 10 ماشین مجازی دارید و ترافیک آن‌ها از یک سوئیچ 10GbE عبور می‌کند، یک ماژول FLR دو پورت 10GbE با پیکربندی Active-Backup یا LACP کفایت می‌کند؛ نیازی به چهار کارت PCIe جداگانه نیست. توجه کنید که در استقرارهای VoIP، همین زیرساخت شبکه است که تلفن تحت شبکه ویپ و سایر سرویس‌های حساس به تأخیر را نیز پشتیبانی می‌کند؛ بنابراین انتخاب درست کارت شبکه اثر مستقیم روی کیفیت سرویس دارد.

پرسش‌های پرتکرار

آیا کارت FLR روی هر سروری قابل نصب است؟

خیر. FLR ماژولی اختصاصی است که فقط در سوکت Flexible LOM مادربرد سرورهای سازگار نصب می‌شود. پیش از خرید، لیست ماژول‌های پشتیبانی‌شده‌ی مدل دقیق سرور خود را از مستندات سازنده بررسی کنید.

آیا می‌توان FLR و کارت PCIe را همزمان استفاده کرد؟

بله؛ تا وقتی اسلات PCIe آزاد است می‌توانید در کنار FLR کارت شبکه‌ی اضافی نصب کنید. ترکیبی که در محیط‌هایی با جداسازی شبکه‌ی مدیریتی و تولیدی رایج است.

تفاوت FLR با OCP و MLOM چیست؟

MLOM و OCP نیز فرمت‌های ماژول شبکه‌ی جداشدنی هستند. FLR معمولاً به فرمت‌هایی مثل مذکور روی پنل سرور خروج می‌گیرند؛ تفاوت‌ها بیشتر در ابعاد، جایگاه و اکوسیستم سازنده است و انتخاب درست به مدل دقیق سرور بستگی دارد.

برای مجازی‌سازی، FLR بهتر است یا کارت PCIe مستقل؟

اگر ماژول FLR سازگار با نیاز شما (سرعت، تعداد پورت، SR-IOV) موجود باشد، FLR به‌دلیل آزادماندن اسلات‌ها و ادغام بهتر با مدیریت سرور ترجیح دارد. کارت PCIe برای نیازمندی‌های خاص یا سرورهایی بدون اسلات Flexible LOM منطقی است.

جمع‌بندی: کارت شبکه FLR

کارت شبکه FLR یا Flexible LOM پاسخ سازندگان سرور به یک نیاز واقعی بود: شبکه‌ای که هم یکپارچه با سرور باشد و هم قابل تعویض و ارتقا. برای زیرساخت‌های مجازی‌سازی‌شده، این ترکیب یعنی پورت‌های شبکه‌ی کافی برای ماشین‌های مجازی، اسلات‌های PCIe آزاد برای سایر کارت‌ها، و هزینه‌ی نگهداری پایین‌تر در طول عمر سرور. پیش از خرید، سازگاری ماژول با مدل دقیق سرور، پشتیبانی هایپروایزر و قابلیت‌هایی مثل SR-IOV را از مستندات رسمی سازنده بررسی کنید تا انتخاب شما با نقشه‌ی رشد زیرساخت‌تان هم‌راستا بماند.
