نصب کارت شبکه 10Gb در سرور HP

نصب کارت شبکه 10Gb در سرور HP تنها به جا زدن یک قطعه در اسلات خلاصه نمی‌شود؛ این کار یک زنجیره است که از بررسی سازگاری اسلات و فرم‌فکتور آغاز می‌شود و با نصب فیزیکی، به‌روزرسانی فریمور، نصب درایور رسمی و پیکربندی هماهنگ سمت سرور و سوئیچ کامل می‌شود. اگر حتی یک حلقه از این زنجیره نادیده گرفته شود، لینک 10 گیگابیت یا اصلاً برقرار نمی‌شود یا در عمل به توان واقعی خود نمی‌رسد. در ادامه، آموزش نصب کارت شبکه 10Gb در سرور را گام‌به‌گام و با تمرکز بر سرورهای اچ‌پی بررسی می‌کنیم.

فهرست مطالب

پیش‌نیازهای قبل از شروع نصب

پیش از باز کردن بدنه سرور، همه اقلام و اطلاعات لازم باید آماده باشد تا در میانه کار منتظر قطعه یا دسترسی نمانید. انتخاب کارت شبکه 10 گیگابیت سرور HP باید بر اساس مدل سرور، نوع اسلات و زیرساخت سوئیچ انجام شود، نه صرفاً بر اساس قیمت. موارد زیر حداقل آن چیزی است که قبل از شروع باید در دسترس باشد:

  • کارت شبکه 10Gb سازگار با مدل سرور (فرم‌فکتور PCIe یا FLR) با پورت SFP+ یا RJ45 مطابق زیرساخت سوئیچ
  • رایزر مناسب مدل سرور، در صورتی که اسلات آزاد روی رایزرهای موجود نباشد
  • سوئیچ دارای پورت 10Gb و کابل سالم: DAC، ماژول SFP+ با فیبر، یا کابل Cat6a برای پورت‌های RJ45
  • دسترسی به iLO برای کنسول از راه دور و اعمال بسته‌های فریمور
  • نسخه فعلی BIOS و فهرست کارت‌های پشتیبانی‌شده از مستندات QuickSpecs مدل سرور
  • درایور رسمی کارت متناسب با سیستم‌عامل (Windows Server، لینوکس یا ESXi)
  • مچ‌بند آنتی‌استاتیک و پیچ‌گوشتی مناسب

اگر سوئیچ فعلی شما پورت 10Gb ندارد، ارتقای آن مرحله صفر محسوب می‌شود؛ در این حالت ابتدا مشخصات سوئیچ شبکه را بررسی و مدل سازگار انتخاب کنید. برای تهیه رایزر و کارت اصلی نیز می‌توانید موجودی و قیمت قطعات را در دسته‌بندی هارد سرور اچ‌پی بررسی کنید تا از خرید سازگار اطمینان حاصل شود.

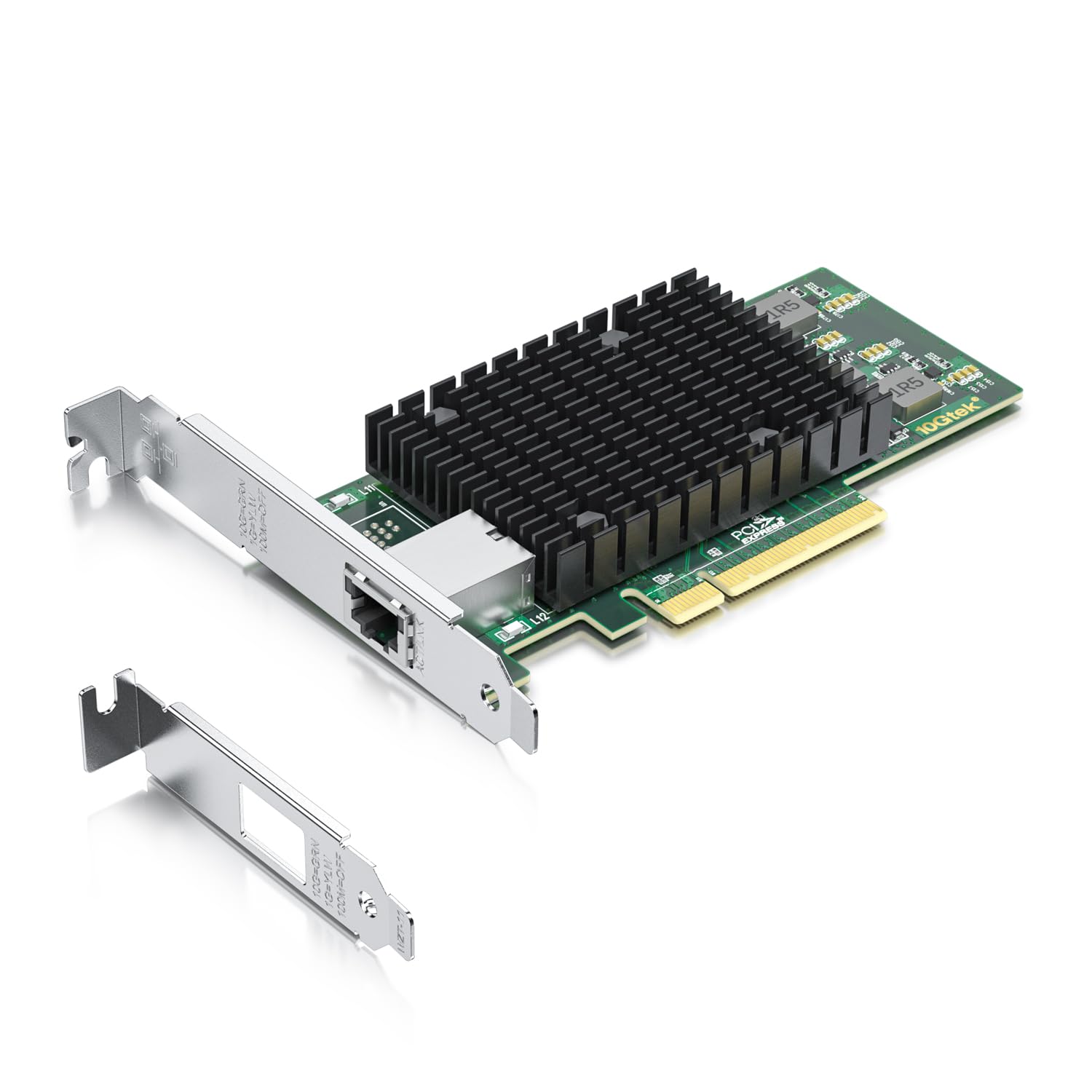

بررسی سازگاری اسلات و فرم‌فکتور کارت

اولین و مهم‌ترین بررسی، سازگاری کارت با مدل سرور است. در مستندات QuickSpecs که توسط Hewlett Packard Enterprise برای هر مدل ProLiant منتشر می‌شود، فهرست کارت‌های شبکه پشتیبانی‌شده، نسل اسلات‌ها (PCIe Gen3 یا Gen4)، عرض هر اسلات (مثل x8 یا x16) و نقشه تخصیص اسلات‌ها روی رایزرها آمده است. یک کارت که به عرض x8 نیاز دارد، اگر در اسلات x4 قرار گیرد، شناسایی می‌شود اما پهنای باند آن محدود می‌شود؛ بنابراین محل نصب باید از ابتدا مطابق نقشه رسمی انتخاب شود.

نکته دوم فرم‌فکتور است. در نسل‌هایی مانند Gen10، علاوه بر اسلات‌های PCIe روی رایزر، اسلات FlexibleLOM (FLR) نیز وجود دارد و در نسل‌های جدیدتر فرم‌فکتور OCP هم به‌چشم می‌خورد. کارت FLR روی اسلات PCIe و برعکس نصب نمی‌شود؛ کارت FLR به‌خاطر یکپارچگی با مدیریت سرور و کارایی مناسب، گزینه‌ای رایج در محیط‌های مجازی‌سازی است و برای آشنایی بیشتر می‌توانید مقاله

کارت شبکه FLR برای مجازی‌سازی را بخوانید. نکته سوم نوع پورت است: اگر زیرساخت سوئیچ SFP+ باشد، خرید کارت RJ45 به معنای نیاز به مبدل یا تعویض کارت خواهد بود.

نصب فیزیکی کارت شبکه 10Gb در سرور HP

نصب فیزیکی اگر مرحله‌به‌مرحله و مطابق سرویس‌مانوال مدل سرور انجام شود، کار چند دقیقه‌ای است. پیش از هر کاری سرور را از طریق سیستم‌عامل به‌صورت نرمال خاموش کنید، کابل برق را جدا کنید و چند لحظه صبر کنید تا تخلیه انرژی کامل شود. استفاده از مچ‌بند آنتی‌استاتیک و کار روی سطح غیرفرشی، از آسیب به کارت و مادربرد جلوگیری می‌کند.

  1. سرور را خاموش کنید، کابل‌های برق و شبکه را جدا کنید و مچ‌بند آنتی‌استاتیک ببندید.
  2. پنل کناری یا دریچه سرویس را باز کنید و به نقشه داخلی سرویس‌مانوال مدل سرور مراجعه کنید.
  3. در صورت نیاز، رایزر مدنظر را با اهرم یا پیچ‌های مخصوص از بدنه خارج کنید.
  4. کارت را با فشار یکنواخت از دو طرف در اسلات قرار دهید تا کاملاً قفل شود.
  5. کارت را با پیچ یا براکت روی رایزر مهار کنید تا در برابر لرزش جابه‌جا نشود.
  6. رایزر را در جای خود بنشانید و اتصال آن به مادربرد را از نظر کامل بودن بررسی کنید.
  7. بدنه را ببندید، کابل شبکه (DAC یا Cat6a) را وصل کنید و سرور را روشن کنید.
  8. در حین POST پیام شناسایی کارت و پس از بوت، LED پورت را از نظر برقراری لینک بررسی کنید.

اگر سرور بالا بیاید اما کارت شناسایی نشد، احتمالاً کارت کامل قفل نشده، رایزر نیم‌بسته است یا نسخه BIOS از کارت پشتیبانی نمی‌کند. در این مرحله هیچ تنظیم نرم‌افزاری جایگزین نصب فیزیکی درست نمی‌شود؛ بنابراین پیش از رفتن به گام بعد، از صحت اتصال مکانیکی مطمئن شوید.

نصب کارت شبکه 10Gb در سرور HP؛ نصب فیزیکی کارت شبکه 10Gb در اسلات PCIe سرور HP

به‌روزرسانی BIOS و فریمور سرور

پس از نصب فیزیکی، به‌روزرسانی BIOS و فریمور پیش‌نیاز شناسایی پایدار کارت است. بسیاری از موارد نوسان لینک (Link Flap) یا شناسایی نشدن کارت‌های جدیدتر، ریشه در نسخه قدیمی System ROM یا فریمور خود کارت دارد. HPE مجموعه سازگار BIOS، فریمور و درایورهای اصلی را در قالب بسته‌ای به نام Service Pack for ProLiant (SPP) ارائه می‌کند و استفاده از همین بسته واحد، از ناسازگاری نسخه‌های جداگانه جلوگیری می‌کند.

  1. با مرورگر به وب‌کنسول iLO سرور وارد شوید.
  2. در صفحه Firmware & OS Drivers، بسته SPP سازگار با مدل و نسل سرور را انتخاب و اعمال کنید.
  3. مسیر جایگزین، بوت سرور با Intelligent Provisioning و انتخاب Firmware Update در بخش Perform Maintenance است.
  4. پس از اعمال و ری‌استارت، شناسایی کارت را در صفحه POST یا داخل iLO بررسی کنید.

این به‌روزرسانی‌ها یک‌بار برای همیشه نیستند؛ اعمال منظم SPP بخشی از سرویس دوره‌ای سرور HP است و در کنار پایداری لینک 10Gb، از مشکلات سازگاری آینده نیز پیشگیری می‌کند. در محیط عملیاتی، این کار را در بازه تعمیرات برنامه‌ریزی‌شده و پس از تأیید در محیط آزمایشی انجام دهید.

نصب درایور و فعال‌سازی نرم‌افزاری کارت

ویندوز و لینوکس برای بسیاری از کارت‌ها درایور عمومی (Inbox) دارند و کارت با آن‌ها شناسایی می‌شود؛ اما فعال‌سازی کارت شبکه 10Gb در سرور اچ‌پی به معنای واقعی کلمه، بدون درایور رسمی سازنده کامل نمی‌شود. قابلیت‌هایی مانند Jumbo Frame، Offload و تنظیم VLAN فقط با درایور رسمی به‌طور کامل در دسترس می‌شوند و درایور عمومی می‌تواند از توان واقعی کارت بکاهد.

فعال‌سازی در Windows Server

درایور رسمی را از صفحه پشتیبانی HPE یا سازنده تراشه (مانند Intel یا Broadcom) متناسب با نسخه ویندوز دریافت کنید. سپس در Device Manager روی کارت راست‌کلیک کرده و از مسیر Update Driver، درایور دانلودشده را نصم کنید. برای بررسی وضعیت لینک و دیدن تنظیمات پیشرفته کارت، از دستورات فقط-خواندنی زیر استفاده کنید:

نمونه کد
Get-NetAdapter
Get-NetAdapterAdvancedProperty -Name "*" | Select-Object DisplayName, DisplayValue

در خروجی Get-NetAdapter، مقدار LinkSpeed باید 10 Gbps باشد؛ اگر مقدار دیگری نمایش داده شد، مشکل از سمت سوئیچ، کابل یا مذاکره سرعت است و باید پیش از هر تنظیم دیگری رفع شود. خروجی Get-NetAdapterAdvancedProperty نیز فهرست تنظیمات پیشرفته مانند Jumbo Frame را نشان می‌دهد و مبنای مرحله پیکربندی خواهد بود.

فعال‌سازی در لینوکس

برای توزیع‌های لینوکس، درایور را از بسته رسمی سازنده متناسب با توزیع و نسخه کرنل دریافت و دقیقاً مطابق مستندات همان بسته نصب کنید. نام اینترفیس‌ها در توزیع‌های جدید قابل پیش‌بینی است (مثلاً enp5s0) و باید از خروجی ip link آن را پیدا کنید. برای بررسی وضعیت لینک و درایور بارگذاری‌شده، از دستورات فقط-خواندنی زیر کمک بگیرید:

نمونه کد
lspci | grep -i ethernet
ip link
ethtool enp5s0
ethtool -i enp5s0

در خروجی ethtool، مقدار Speed باید 10000Mb/s و مقدار Link Detected برابر yes باشد؛ دستور ethtool -i نیز نام و نسخه درایور بارگذاری‌شده را نشان می‌دهد. اگر به‌جای درایور رسمی، درایور عمومی کرنل بارگذاری شده باشد، همین‌جا مشخص می‌شود و این بررسی، سریع‌ترین راه اطمینان از کامل بودن مرحله درایور پیش از تست توان عبوری است.

فعال‌سازی در ESXi

در محیط‌های مجازی‌سازی، HPE برای ESXi درایورها را در قالب بسته VIB و همچنین در قالب نسخه سفارشی ESXi با درایورهای از پیش ادغام‌شده ارائه می‌کند؛ مسیر نصب دقیق باید مطابق مستندات همان نسخه دنبال شود. برای دیدن وضعیت کارت‌ها و سرعت مذاکره‌شده، از خروجی فقط-خواندنی زیر استفاده کنید:

نمونه کد
esxcli network nic list

در این خروجی، ستون‌های Speed و Link Status باید به‌ترتیب 10000 و Up باشند. اگر کارت دیده می‌شود ولی لینک پایین است، بررسی باید به سوئیچ و کابل منتقل شود نه به ESXi. همچنین مطمئن شوید درایور مورد انتظار از نسخه سفارشی HPE بارگذاری شده است، چون درایور عمومی ممکن است قابلیت‌های پیشرفته کارت را فراهم نکند.

پیکربندی شبکه برای عملکرد واقعی 10Gb

پس از نصب درایور، لینک 10Gb برقرار می‌شود؛ اما رسیدن به توان واقعی 10 گیگابیت، به پیکربندی کارت شبکه 10Gb سرور اچ‌پی و سمت سوئیچ بستگی دارد. هر تنظیمی که فقط یک‌طرفه اعمال شود، یا بی‌اثر می‌ماند یا باعث ناپایداری مسیر می‌شود؛ پس هر تغییر باید هم‌زمان روی کارت و پورت سوئیچ بررسی شود.

فعال‌سازی Jumbo Frame

بسته‌های استاندارد اترنت با MTU پیش‌فرض 1500 بایت جابه‌جا می‌شوند؛ در ترافیک سنگین مانند iSCSI یا بکاپ، این حجم کوچک سربار پردازشی زیادی ایجاد می‌کند. با فعال‌سازی Jumbo Frame و تنظیم MTU در حدود 9000 بایت، هر بسته حجم بیشتری منتقل می‌کند و کارایی مسیر 10Gb بهتر دیده می‌شود. در ویندوز این تنظیم در Device Manager، بخش Properties کارت و تب Advanced با عنوان Jumbo Frame یا Jumbo Packet انجام می‌شود و مقدار دقیق آن به سازنده کارت بستگی دارد.

قاعده طلایی این است که MTU باید در سراسر مسیر یکسان باشد: کارت سرور، کارت مقصد و پورت‌های سوئیچ میانی. اگر فقط یک نقطه با بقیه ناهماهنگ باشد، بسته‌ها به‌جای انتقال سریع، تکه‌تکه یا دور ریخته می‌شوند و نتیجه دقیقاً برعکس انتظار خواهد بود. مقدار نهایی را ابتدا در محیط آزمایشی تأیید و سپس به محیط عملیاتی منتقل کنید.

تنظیم VLAN و قابلیت‌های Offload

جداسازی ترافیک‌ها دومین تنظیم مهم است؛ معمولاً بهتر است ترافیک Storage (مثل iSCSI)، vMotion یا بکاپ روی VLAN جدا از ترافیک عمومی قرار گیرد تا از اشباع یک مسیر مشترک جلوگیری شود. VLAN را یا با ابزار رسمی سازنده کارت یا با ابزار خود سیستم‌عامل تنظیم کنید و در سمت سوئیچ، پورت مربوطه را متناسب با طراحی، Trunk یا Access پیکربندی کنید. قابلیت‌های Offload مانند Checksum و RSS نیز در تب Advanced کارت فعال می‌شوند و بار پردازش شبکه را از هسته CPU کم می‌کنند.

در سمت سوئیچ، سرعت پورت باید صریحاً روی 10G تنظیم شود یا حداقل از مذاکره خودکار درست مطمئن شوید؛ برخی پورت‌ها به‌صورت پیش‌فرض در حالت 1G قرار دارند و اگر بررسی نشوند، کارت سرور در همان سرعت مذاکره می‌کند. جزئیات پیکربندی پورت‌ها متناسب با مدل سوئیچ در مستندات همان دستگاه توضیح داده شده و باید از همان‌جا دنبال شود، نه با حدس و آزمایش.

تست و مانیتورینگ پس از نصب

تست نهایی را پیش از تحویل، در بازه تعمیرات یا در محیط آزمایشی انجام دهید؛ برای تست معنادار 10Gb به یک سیستم مقصد با کارت 10Gb و مسیر سوئیچی کاملاً 10 گیگابیتی نیاز است، وگرنه عددی که می‌بینید توان کارت شما نیست، توان گلوگاه مسیر است. برای سنجش توان عبوری، از ابزارهای سنجش پهنای باند مانند iperf3 در دو سمت استفاده کنید:

نمونه کد
# روی سیستم مقصد
iperf3 -s

# روی سروری که کارت روی آن نصب شده است
iperf3 -c <server-ip> -t 30

اگر یک جریان تست نتوانست مسیر را اشباع کند، دلیل آن لزوماً خرابی کارت نیست و برای ارزیابی دقیق‌تر می‌توان چند جریان موازی تست کرد. علاوه بر توان، سلامت لینک را هم باید زیر نظر گرفت؛ رشد تدریجی شمارنده‌های خطا نشان می‌دهد که مشکل کابل یا پورت در حال شکل‌گیری است، پیش از آنکه کاربران آن را حس کنند.

نمونه کد
ip -s link show enp5s0
ethtool -S enp5s0

در ویندوز، شمارنده‌های کارت با دستور فقط-خواندنی زیر قابل مشاهده است و مقایسه آن‌ها در بازه‌های زمانی، تصویر دقیقی از سلامت لینک به دست می‌دهد:

نمونه کد
Get-NetAdapterStatistics

نکته‌ای که اغلب نادیده گرفته می‌شود، خود کابل است؛ یک کابل DAC معیوب یا ماژول SFP+ ناسازگار می‌تواند لینک را بالا نگه دارد اما نرخ خطا را افزایش دهد. اگر شمارنده خطاها رشد می‌کند، پیش از دست‌زدن به تنظیمات، کابل را با نمونه سالم جایگزین و کانکتورهای فیبری را از نظر تمیزی بررسی کنید.

نصب کارت شبکه 10Gb در سرور HP؛ اتصال کارت شبکه 10Gb سرور HP به سوئیچ با پورت SFP+

خطاهای رایج نصب و راهکارهای رفع

بیشتر مشکلات این مسیر الگوهای تکراری دارند و جدول زیر رایج‌ترین نشانه‌ها را به همراه علت محتمل و اقدام اصلاحی جمع کرده است. در همه موارد ابتدا از نسخه فریمور و درایور مطمئن شوید، چون بخش قابل توجهی از نشانه‌ها با یک به‌روزرسابی SPP و نصب درایور رسمی برطرف می‌شوند و بررسی نرم‌افزاری، ارزان‌ترین گام اول عیب‌یابی است.

نشانه علت محتمل اقدام اصلاحی
کارت در POST یا سیستم‌عامل شناسایی نمی‌شود قفل نشدن کامل کارت، رایزر نیم‌بسته یا BIOS قدیمی بازبینی نصب فیزیکی و اعمال بسته SPP
خطای Resource Allocation هنگام بوت عرض لاین اسلات برای کارت کافی نیست انتقال کارت به اسلات پرعرض‌تر مطابق QuickSpecs
لینک روی 1Gb می‌ماند پورت سوئیچ در حالت 1G است یا کابل نامناسب است تنظیم پورت سوئیچ روی 10G و بررسی کابل
نوسان مکرر لینک (Link Flap) فریمور قدیمی یا کابل معیوب به‌روزرسانی فریمور و تست با کابل جایگزین
توان تست پایین‌تر از انتظار درایور عمومی، Jumbo Frame یک‌طرفه یا گلوگاه سمت مقصد نصب درایور رسمی و هماهنگ‌سازی MTU در کل مسیر

نکات امنیتی پس از راه‌اندازی

با پایدار شدن لینک 10Gb، سرور عملاً درگاه سریع‌تری برای ورود و خروج ترافیک پیدا کرده است و مرزبندی شبکه اهمیت بیشتری می‌یابد. ترافیک مدیریت iLO را روی شبکه‌ای جدا از شبکه داده نگه دارید، بین VLANها فایروال یا Access List قرار دهید و دسترسی به پورت‌های مدیریتی سوئیچ را محدود کنید. سرعتی که برای شما مزیت است، در صورت بی‌توجهی به مرزبندی، به مزیت مهاجم هم تبدیل می‌شود.

اگر قرار است روی این لینک، سرویس‌های وب یا برنامه‌های داخلی سازمان منتشر شوند، پیش از هر انتشار عمومی، ارزیابی امنیتی برنامه‌ها را ساختارمند انجام دهید؛ برای این کار می‌توانید از راهنمای رسمی OWASP برای ارزیابی امنیت برنامه‌های وب به‌عنوان مرجع استاندارد استفاده کنید تا تست‌ها جامع، قابل تکرار و مبتنی بر چارچوب شناخته‌شده باشند.

پرسش‌های متداول درباره نصب کارت شبکه 10Gb در سرور HP

آیا کارت PCIe معمولی روی اسلات FLR نصب می‌شود؟

خیر؛ FLR (FlexibleLOM) یک فرم‌فکتور اختصاصی با ابعاد و کانکتور متفاوت است و کارت‌های PCIe استاندارد روی آن جای نمی‌گیرند. در مدل‌هایی که هر دو نوع اسلات وجود دارد، انتخاب به نیاز شما بستگی دارد: FLR برای یکپارچگی با مکانیزم مدیریت سرور شناخته می‌شود و رایزرهای PCIe انعطاف بیشتری در انتخاب کارت‌های متنوع می‌دهند.

آیا کارت 10Gb روی اسلات Gen3 هم به توان کامل می‌رسد؟

در اکثر موارد بله؛ کارت‌های تک‌پورت و حتی دوپورت 10Gb معمولاً با عرض x8 روی نسل Gen3 پوشش داده می‌شوند و این عرض در اسلات‌های رایج سرورهای اچ‌پی فراهم است. مشکل زمانی ایجاد می‌شود که کارت در اسلاتی با عرض کمتر یا نسل پایین‌تر قرار بگیرد؛ در این حالت کارت کار می‌کند اما پهنای باند آن محدود می‌شود.

برای اتصال به سوئیچ، DAC بهتر است یا ماژول SFP+؟

برای فاصله‌های کوتاه درون یک رک، کابل DAC ساده‌تر و مقرون‌به‌صرفه‌تر است و نقاط خطای کمتری دارد. اگر مسیر طولانی‌تر است یا بین رک‌ها و اتاق‌های متفاوت می‌گذرد، ماژول SFP+ به‌همراه فیبر مناسب‌تر است. در هر دو حالت، سازگاری کابل یا ماژول با پورت سوئیچ و کارت باید پیش از خرید بررسی شود.

آیا بدون سوئیچ 10Gb می‌توان از کارت استفاده کرد؟

بله؛ در سناریوهایی مانند اتصال مستقیم دو سرور به هم یا اتصال سرور به یک استوریج 10Gb بدون سوئیچ میانی، کارت قابل استفاده است. اما به‌محض اینکه بیش از دو تجهیز در شبکه حضور داشته باشند، به سوئیچ دارای پورت 10Gb نیاز پیدا می‌کنید و توان نهایی مسیر، با ضعیف‌ترین حلقه زنجیره تعیین می‌شود.

جمع‌بندی: نصب کارت شبکه 10Gb در سرور HP

نصب کارت شبکه 10Gb در سرور HP یک زنجیره پنج‌حلقه‌ای است: بررسی سازگاری اسلات و فرم‌فکتور، نصب فیزیکی صحیح روی رایزر، به‌روزرسانی BIOS و فریمور از طریق SPP، نصب درایور رسمی و در نهایت پیکربندی هماهنگ سرور و سوئیچ. خرید کارت 10Gb هیچ‌کدام از این حلقه‌ها را حذف نمی‌کند و توان واقعی 10 گیگابیت، حاصل همکاری درست همه این مراحل است.

اگر برای ارتقای شبکه سرورهای اچ‌پی، انتخاب کارت مناسب، بررسی سازگاری یا طراحی معماری 10Gb نیاز به تحلیل تخصصی دارید، وینو سرور به‌عنوان مرجع تخصصی زیرساخت می‌تواند پیش از خرید، مسیر درست را پیشنهاد دهد تا ارتقای شما مبتنی بر بررسی دقیق و بدون ریسک خرید اشتباه باشد.
