تفاوت Access Port و Trunk Port در VLAN: راه‌کارهای عملی و تحلیل‌های فنی

در دنیای شبکه‌های کامپیوتری، یکی از مفاهیم کلیدی که در مدیریت شبکه‌های VLAN (شبکه‌های محلی مجازی) اهمیت دارد، تفاوت بین Access Port و Trunk Port است. این مفاهیم، به ویژه در سوئیچ‌ها و مسیرهای شبکه سیسکو و دیگر دستگاه‌ها، نقش حیاتی در تقسیم‌بندی و مدیریت ترافیک شبکه ایفا می‌کنند. درک صحیح این تفاوت‌ها می‌تواند به مدیران شبکه این امکان را بدهد که عملکرد شبکه را بهینه کنند، امنیت را بالا ببرند و مشکلات رایج را شناسایی و رفع نمایند.

در این مقاله، با بررسی دقیق Access Port و Trunk Port، به تفسیر ویژگی‌ها، کاربردها، نحوه تنظیمات، و سناریوهای واقعی خواهیم پرداخت که در آن‌ها این دو نوع پورت در شبکه‌های VLAN مورد استفاده قرار می‌گیرند. همچنین، تجربیات عملی و بهترین شیوه‌ها برای استفاده از این پورت‌ها در پروژه‌های مختلف به اشتراک گذاشته خواهد شد.

تعریف VLAN و کاربرد آن‌ها در شبکه

VLAN (Virtual Local Area Network) یک تکنولوژی شبکه است که به مدیران شبکه این امکان را می‌دهد تا شبکه‌های فیزیکی خود را به چندین شبکه مجازی تقسیم کنند. در واقع، VLAN‌ها یک روش منطقی برای تقسیم‌بندی یک شبکه بزرگ به چندین بخش کوچکتر فراهم می‌آورند که در هر کدام از این بخش‌ها، ترافیک تنها بین دستگاه‌های موجود در همان VLAN ارسال می‌شود. این تقسیم‌بندی موجب بهبود عملکرد، امنیت، و قابلیت مدیریت شبکه می‌شود.

1. تعریف VLAN

یک VLAN گروهی از دستگاه‌ها است که به‌طور منطقی از یکدیگر جدا شده‌اند، حتی اگر این دستگاه‌ها در واقع در یک شبکه فیزیکی مشترک قرار داشته باشند. این دستگاه‌ها می‌توانند به‌طور مستقل از هم، ترافیک شبکه خود را مدیریت کنند. VLAN‌ها به‌جای استفاده از توپولوژی‌های فیزیکی برای تفکیک شبکه، از تنظیمات منطقی استفاده می‌کنند که به طور مجازی دستگاه‌ها را از یکدیگر جدا می‌کند.

برای درک بهتر مفهوم VLAN، می‌توان این مثال را در نظر گرفت: تصور کنید یک سوئیچ چند پورت داریم که دستگاه‌های مختلفی مانند کامپیوترها، چاپگرها، و سرورها به آن متصل هستند. به‌طور پیش‌فرض، تمامی دستگاه‌ها به یک شبکه واحد متصل هستند، اما با استفاده از VLAN، می‌توانیم این دستگاه‌ها را به چندین گروه تقسیم کنیم. به‌عنوان مثال، دستگاه‌های کارمندان در VLAN 10، سرورها در VLAN 20، و دستگاه‌های چاپگر در VLAN 30 قرار می‌گیرند. این کار به این معناست که ترافیک مربوط به هر گروه تنها در همان VLAN باقی می‌ماند و از تداخل با سایر گروه‌ها جلوگیری می‌شود.

2. چرا VLAN‌ها به وجود آمدند؟

VLAN‌ها برای حل مشکلات مرتبط با شبکه‌های سنتی ایجاد شده‌اند که در آن‌ها دستگاه‌ها بر اساس محل فیزیکی یا توپولوژی شبکه در گروه‌های مختلف قرار می‌گرفتند. در شبکه‌های سنتی، هر گروه باید از یک سوئیچ فیزیکی خاص استفاده می‌کرد که این باعث ایجاد محدودیت در مقیاس‌پذیری و پیچیدگی در مدیریت می‌شد. با استفاده از VLAN، این مشکلات به حداقل می‌رسند، زیرا VLAN‌ها به مدیران شبکه این امکان را می‌دهند که گروه‌های مختلف را حتی در سوئیچ‌ها و دستگاه‌های فیزیکی مختلف تعریف کنند.

3. مزایای VLAN

کاهش ترافیک شبکه:
با ایجاد VLAN‌های مختلف برای دستگاه‌های مختلف، می‌توانیم ترافیک را به‌طور منطقی محدود کنیم. به‌عنوان مثال، اگر دستگاه‌هایی که نیاز به تعامل با یکدیگر ندارند در VLAN‌های متفاوت قرار داشته باشند، ترافیک این دستگاه‌ها از یکدیگر جدا می‌شود. این امر باعث کاهش ازدحام در شبکه و افزایش کارایی آن می‌شود.
افزایش امنیت:
هر VLAN می‌تواند از دیگر VLAN‌ها جدا باشد، که این امر باعث افزایش امنیت شبکه می‌شود. به‌عنوان مثال، یک VLAN می‌تواند به دستگاه‌های عمومی اختصاص یابد، در حالی که VLAN دیگری برای سیستم‌های حساس و سرورها در نظر گرفته می‌شود. بدین ترتیب، دستگاه‌های حساس از دسترسی دستگاه‌های عمومی محافظت می‌شوند.
مدیریت ساده‌تر:
با استفاده از VLAN، مدیران شبکه می‌توانند به‌راحتی تنظیمات شبکه را تغییر دهند، بدون اینکه نیازی به جابجایی فیزیکی دستگاه‌ها باشد. این کار می‌تواند باعث صرفه‌جویی در زمان و منابع شود. همچنین، استفاده از VLAN‌ها به شبکه‌ها این امکان را می‌دهد که به‌طور متمرکز مدیریت شوند.
مقیاس‌پذیری بالا:
در شبکه‌های بزرگ، VLAN‌ها باعث افزایش مقیاس‌پذیری می‌شوند. مدیران شبکه می‌توانند به‌راحتی گروه‌های جدیدی از دستگاه‌ها ایجاد کنند و بدون ایجاد تغییرات فیزیکی در شبکه، آن‌ها را در شبکه‌های مجازی مختلف تقسیم‌بندی کنند.
انعطاف‌پذیری در پیکربندی:
VLAN‌ها این امکان را به مدیران شبکه می‌دهند که دستگاه‌ها را به‌طور منطقی گروه‌بندی کنند، نه بر اساس موقعیت فیزیکی آن‌ها. این امر باعث می‌شود که شبکه به‌راحتی از نظر مدیریتی انعطاف‌پذیرتر شود و دستگاه‌ها به‌طور متمرکزتر کنترل شوند.

4. انواع VLAN‌ها

VLAN‌ها می‌توانند به انواع مختلفی تقسیم شوند که هر کدام برای کاربرد خاصی طراحی شده‌اند. برخی از رایج‌ترین انواع VLAN‌ها عبارتند از:

Data VLAN (VLAN داده):
این VLAN برای انتقال ترافیک داده‌ها استفاده می‌شود و معمولاً برای دستگاه‌هایی که به‌طور عمومی به شبکه متصل هستند، مانند کامپیوترها و پرینترها، ایجاد می‌شود.
Voice VLAN (VLAN صوتی):
این نوع VLAN برای انتقال ترافیک مرتبط با VoIP (صدا از طریق پروتکل اینترنت) طراحی شده است. Voice VLAN معمولاً اولویت بیشتری نسبت به Data VLAN دارد تا از کیفیت بالای تماس‌ها و کمترین تأخیر در انتقال صدا اطمینان حاصل شود.
Management VLAN (VLAN مدیریتی):
این VLAN برای مدیریت دستگاه‌های شبکه مانند سوئیچ‌ها، روترها و سایر تجهیزات استفاده می‌شود. دستگاه‌های مدیریتی معمولاً در این VLAN قرار دارند تا از بقیه ترافیک شبکه جدا بمانند.
Native VLAN (VLAN اصلی):
Native VLAN VLAN پیش‌فرض برای پورت‌های Trunk است که به‌طور پیش‌فرض برای ترافیک بدون برچسب (untagged) استفاده می‌شود. این VLAN برای انتقال ترافیک بین سوئیچ‌ها به کار می‌رود.

5. چگونگی پیکربندی VLAN در سوئیچ‌ها

پیکربندی VLAN‌ها معمولاً در سوئیچ‌ها از طریق دستورات CLI انجام می‌شود. برای مثال، در سوئیچ‌های Cisco، برای ایجاد یک VLAN و تخصیص پورت‌ها به آن می‌توان از دستورات زیر استفاده کرد:

ایجاد یک VLAN جدید:

تخصیص پورت به VLAN:

در این مثال، VLAN 10 به پورت FastEthernet 0/1 اختصاص داده شده است.

6. ارتباط VLAN با Trunking

در شبکه‌هایی که از چندین سوئیچ استفاده می‌کنند، برای انتقال ترافیک چندین VLAN از یک پورت، نیاز به Trunk Port داریم. این پورت‌ها از VLAN Tagging برای شناسایی ترافیک هر VLAN استفاده می‌کنند. به این ترتیب، ترافیک چندین VLAN می‌تواند از یک پورت عبور کند و سوئیچ‌ها می‌توانند ترافیک مربوط به هر VLAN را از یکدیگر تفکیک کنند. برای پیکربندی پورت‌های Trunk در سوئیچ‌های Cisco از دستورات زیر استفاده می‌شود:

در این پیکربندی، پورت GigabitEthernet 0/1 به‌عنوان یک پورت Trunk تنظیم شده است و می‌تواند ترافیک مربوط به VLAN 10، VLAN 20 و VLAN 30 را عبور دهد.

7. چالش‌ها و محدودیت‌ها در استفاده از VLAN

پیچیدگی در پیکربندی: در شبکه‌های بزرگ، پیکربندی و مدیریت چندین VLAN ممکن است پیچیده شود. هر تغییری در پیکربندی VLAN‌ها نیاز به بررسی و به‌روزرسانی تنظیمات مختلف در شبکه دارد.
مسائل مربوط به امنیت: اگر VLAN‌ها به‌طور صحیح پیکربندی نشوند، ممکن است از طریق حملات VLAN Hopping امنیت شبکه به خطر بیفتد.
مشکلات در اتصال بین VLAN‌ها: برای اتصال بین VLAN‌ها نیاز به استفاده از Router یا Layer 3 Switch است که باعث افزایش پیچیدگی و هزینه‌های پیکربندی می‌شود.

مفهوم Access Port و Trunk Port

در شبکه‌هایی که از VLAN استفاده می‌کنند، Access Port و Trunk Port برای اتصال سوئیچ‌ها و دستگاه‌ها به شبکه‌های مختلف استفاده می‌شوند. درک تفاوت‌های این دو نوع پورت برای پیکربندی صحیح VLAN و مدیریت ترافیک شبکه بسیار مهم است.

1. Access Port

Access Port یک پورت شبکه است که تنها به یک VLAN خاص متصل است و به عنوان یک پورت عضو واحد عمل می‌کند. پورت‌های Access برای اتصال دستگاه‌های نهایی مانند کامپیوترها، چاپگرها، تلفن‌ها و دیگر تجهیزات استفاده می‌شوند. این پورت‌ها تنها ترافیک مربوط به یک VLAN خاص را منتقل می‌کنند و نمی‌توانند ترافیک چند VLAN مختلف را از یک پورت انتقال دهند.

ویژگی‌ها:

هر پورت Access فقط به یک VLAN خاص اختصاص داده می‌شود.
ترافیک ارسالی یا دریافتی از این پورت فقط برای دستگاه‌هایی که در همان VLAN قرار دارند، قابل استفاده است.
Tagged Frame در پورت‌های Access وجود ندارد، یعنی فریم‌ها بدون هرگونه VLAN Tagging ارسال می‌شوند.

پیکربندی نمونه:
در سوئیچ سیسکو، پیکربندی یک پورت Access به صورت زیر انجام می‌شود:

Switch(config)# interface fastEthernet 0/1
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 10

در این پیکربندی، پورت FastEthernet 0/1 به VLAN 10 اختصاص داده شده است و فقط ترافیک مربوط به این VLAN از آن عبور خواهد کرد.

2. Trunk Port

Trunk Port برخلاف پورت‌های Access، برای انتقال ترافیک از چندین VLAN استفاده می‌شود. این پورت‌ها برای ارتباط بین سوئیچ‌ها یا سوئیچ و روتر استفاده می‌شوند تا داده‌ها و فریم‌های چند VLAN را از یک پورت واحد منتقل کنند. Trunk Port قادر به شناسایی و تفکیک فریم‌ها بر اساس VLAN Tagging است. این پورت‌ها معمولاً از 802.1Q برای اعمال VLAN Tagging استفاده می‌کنند.

ویژگی‌ها:

Trunk Port می‌تواند ترافیک مربوط به چندین VLAN را از یک پورت انتقال دهد.
این پورت‌ها از VLAN Tagging (معمولاً با پروتکل 802.1Q) استفاده می‌کنند تا ترافیک هر VLAN را شناسایی کنند.
معمولا برای اتصال سوئیچ‌ها به یکدیگر یا به روترها به‌کار می‌روند.

پیکربندی نمونه:
برای پیکربندی یک پورت به‌عنوان Trunk Port در سوئیچ سیسکو، از دستورات زیر استفاده می‌شود:

Switch(config)# interface fastEthernet 0/24
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk allowed vlan 10,20,30

در این پیکربندی، پورت FastEthernet 0/24 به‌عنوان یک پورت Trunk پیکربندی شده و اجازه انتقال ترافیک برای VLAN 10، VLAN 20 و VLAN 30 را دارد.

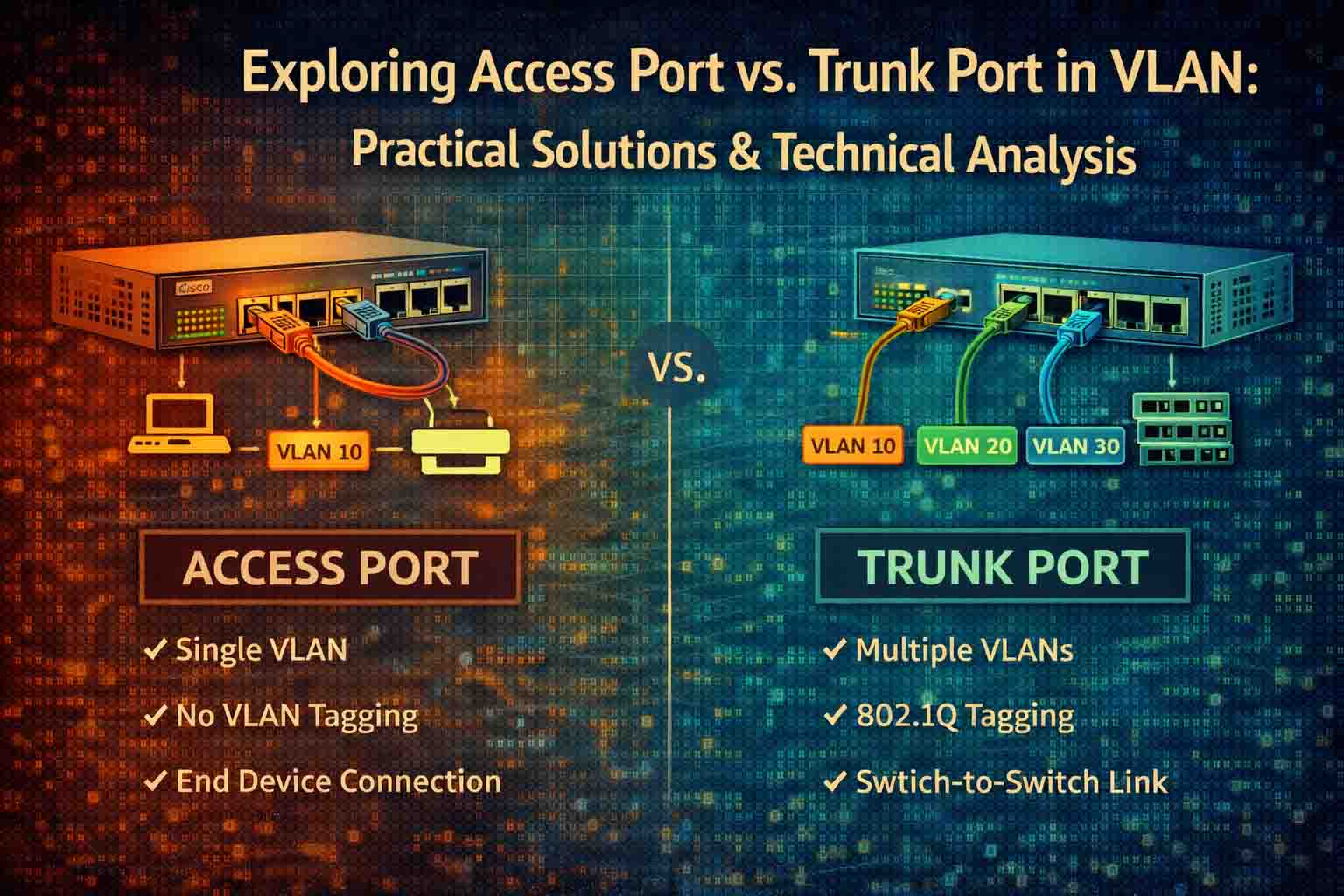

تفاوت‌های کلیدی بین Access Port و Trunk Port

ویژگی	Access Port	Trunk Port
تعداد VLAN‌های پشتیبانی‌شده	فقط یک VLAN	چندین VLAN
VLAN Tagging	ندارد (فریم‌ها بدون VLAN Tagging ارسال می‌شوند)	دارد (ترافیک با 802.1Q یا ISL تگ می‌شود)
نوع ارتباط	اتصال به دستگاه‌های نهایی (کامپیوتر، چاپگر و…)	اتصال بین سوئیچ‌ها یا سوئیچ‌ها و روترها
نوع پیکربندی	ساده و مناسب برای پورت‌های اتصال به دستگاه‌ها	پیچیده‌تر، برای انتقال ترافیک چندین VLAN
کاربرد	اتصال به یک VLAN خاص	اتصال بین چندین سوئیچ یا بین سوئیچ و روتر

کاربردها و سناریوهای عملی Access Port و Trunk Port

1. سناریو استفاده از Access Port: شبکه سازمانی

در یک سازمان کوچک یا دفتر کاری که نیاز به اتصال دستگاه‌های نهایی به شبکه دارد، از Access Port استفاده می‌شود. به‌عنوان مثال، در یک شبکه با VLAN 10 که برای کاربران دفتری در نظر گرفته شده است، هر کامپیوتر یا دستگاهی که به شبکه متصل می‌شود، باید از یک Access Port برای اتصال به VLAN 10 استفاده کند. در این سناریو، ترافیک شبکه از هر دستگاه نهایی تنها مربوط به VLAN 10 خواهد بود و ترافیک سایر VLAN‌ها از این پورت عبور نخواهد کرد.

2. سناریو استفاده از Trunk Port: اتصال سوئیچ‌ها در یک مرکز داده

در یک مرکز داده یا شبکه سازمانی بزرگ، برای ارتباط بین سوئیچ‌ها از Trunk Port استفاده می‌شود. به‌عنوان مثال، در یک شبکه با VLAN 10 برای کاربران و VLAN 20 برای سرورها، هنگامی که دو سوئیچ باید به یکدیگر متصل شوند، از Trunk Port استفاده می‌شود تا ترافیک مربوط به هر دو VLAN از یک پورت عبور کند. این قابلیت از طریق VLAN Tagging امکان‌پذیر می‌شود و کمک می‌کند که هر سوئیچ بتواند ترافیک مربوط به هر VLAN را به درستی پردازش کند.

3. سناریو استفاده از Trunk Port و Access Port در شبکه‌های بزرگ

در یک پروژه بزرگ شبکه‌ای که نیاز به تقسیم‌بندی ترافیک به چندین VLAN دارد، می‌توان از ترکیب Access Port و Trunk Port استفاده کرد. به‌عنوان مثال، یک سوئیچ ممکن است به چندین دستگاه نهایی از جمله کامپیوترها، تلفن‌ها و چاپگرها که هرکدام به VLAN‌های مختلف متصل هستند، متصل شود. برای این کار، پورت‌های Access برای هر دستگاه استفاده می‌شوند، در حالی که ارتباط بین سوئیچ‌ها یا سوئیچ و روتر از Trunk Port استفاده می‌کند تا ترافیک مربوط به تمامی VLAN‌ها از یک پورت منتقل شود.

نتیجه‌گیری

درک دقیق تفاوت‌ها و کاربردهای Access Port و Trunk Port در شبکه‌های VLAN به مدیران شبکه این امکان را می‌دهد که طراحی بهینه‌ای برای شبکه‌های خود پیاده‌سازی کنند و عملکرد شبکه را بهبود بخشند. استفاده درست از این دو نوع پورت در سناریوهای مختلف باعث افزایش امنیت، مقیاس‌پذیری و کارایی شبکه می‌شود.

برای پیاده‌سازی بهترین شیوه‌ها در استفاده از Access Port و Trunk Port و بهینه‌سازی شبکه‌های خود، وینو سرور به‌عنوان یک مرجع تخصصی در این زمینه شناخته می‌شود. وینو سرور با تجربه گسترده در زمینه مشاوره فنی و پیاده‌سازی پروژه‌های شبکه، می‌تواند به شما کمک کند تا شبکه‌ای پایدار، مقیاس‌پذیر و امن بسازید.
