مانیتور کردن پورتها در سوئیچهای Cisco یکی از آن مهارتهایی است که تفاوت بین «حدس زدن مشکل» و «دیدن واقعیت» را مشخص میکند. در شبکههای واقعی، بسیاری از اختلالها بهگونهای رخ میدهند که با دستورهای معمولی مثل show interface یا بررسی Counterها قابل تشخیص نیستند. در چنین شرایطی، SPAN تنها راهی است که به شما اجازه میدهد ترافیک واقعی عبوری از یک پورت را ببینید و بر اساس داده خام تصمیم بگیرید.
این مقاله دقیقا با همین نگاه نوشته شده است. نه بهعنوان یک راهنمای دستوری کوتاه، بلکه بهعنوان یک آموزش مهندسی که به شما نشان میدهد SPAN چیست، چگونه پیادهسازی میشود، در عمل چه رفتاری دارد و مهمتر از همه، چگونه خروجی آن را درست تفسیر کنید. بسیاری از اشتباهات در عیبیابی شبکه نه بهخاطر ندانستن دستور SPAN، بلکه بهخاطر سوءبرداشت از نتایج آن اتفاق میافتد.
SPAN در عمل یعنی ایجاد یک پنجره شفاف به درون شبکه، بدون اینکه در مسیر واقعی ترافیک دخالت کنید. وقتی SPAN فعال میشود، سوئیچ دقیقا همان Packetهایی را که از یک پورت یا VLAN عبور میکنند کپی میکند و در اختیار شما قرار میدهد؛ نه خلاصه، نه آمار، نه تفسیر. این موضوع از نظر عملی بسیار مهم است، چون بسیاری از مشکلات شبکه در سطح رفتار Packet اتفاق میافتند، نه در سطح Link یا Interface. ممکن است لینک کاملا Up باشد و هیچ Error فیزیکی دیده نشود، اما در لایههای بالاتر Retransmission، Delay یا Resetهای غیرعادی جریان داشته باشد. SPAN دقیقا همان جایی است که این تفاوتها قابل مشاهده میشوند.
اهمیت SPAN زمانی پررنگتر میشود که با مشکلات وابسته به زمان و شرایط خاص مواجه هستید. برخی اختلالها فقط در ساعات Peak، فقط برای یک گروه خاص از کاربران یا فقط هنگام عبور از یک مسیر مشخص رخ میدهند. این نوع مشکلات معمولا در لاگها ثبت نمیشوند یا بعد از وقوع دیگر قابل بازسازی نیستند. SPAN به شما اجازه میدهد در همان لحظهای که مشکل رخ میدهد، رفتار واقعی ترافیک را ببینید و تحلیل کنید. در واقع، SPAN فاصله بین «شبکه از نظر من سالم است» و «شبکه واقعا سالم است» را پر میکند.
از زاویه مهندسی، SPAN یک ابزار تصمیمسازی است، نه فقط یک ابزار عیبیابی. وقتی بتوانید Packetها را ببینید، میتوانید فرضیات فنی را تایید یا رد کنید. برای مثال، میتوانید تشخیص دهید که آیا مشکل از Application است یا از تنظیمات TCP، آیا Packetها در مسیر Drop میشوند یا با تاخیر میرسند، و آیا تجهیزی در مسیر در حال تغییر یا دستکاری ترافیک است یا نه. بدون SPAN، بسیاری از این تصمیمها بر اساس حدس یا تجربه گذشته گرفته میشوند، نه بر اساس داده واقعی.
نکته مهم دیگر این است که SPAN به شما دید مشترک بین تیمها میدهد. خروجی SPAN چیزی است که هم تیم شبکه، هم تیم امنیت و هم تیم سرور میتوانند روی آن توافق داشته باشند، چون داده خام است و وابسته به برداشت شخصی نیست. در پروژههای واقعی، همین ویژگی بارها باعث شده اختلافنظرها سریعتر حل شوند و تمرکز از بحثهای نظری به حل واقعی مشکل منتقل شود. به همین دلیل، SPAN در عمل فقط یک قابلیت فنی نیست، بلکه یکی از ابزارهای کلیدی در مدیریت حرفهای شبکه محسوب میشود.
سناریوهایی وجود دارند که بدون SPAN عملا قابل تحلیل نیستند، چون مشکل نه در وضعیت کلی لینک و تجهیزات، بلکه در جزئیات رفتاری ترافیک پنهان شده است. یکی از رایجترین این سناریوها، اختلالهای مقطعی در Applicationهاست؛ جایی که کاربران گزارش کندی یا قطع و وصل شدن میدهند، اما از دید شبکه همه چیز سالم به نظر میرسد. لینکها Up هستند، Error فیزیکی وجود ندارد و لاگ خاصی هم ثبت نشده است. در چنین شرایطی، فقط با SPAN میتوان دید که آیا TCP در حال Retransmission مداوم است، آیا Window Size بهدرستی Negotiation میشود یا آیا Resetهای ناگهانی از سمت کلاینت یا سرور ارسال میگردد. بدون دیدن Packetها، این نوع مشکلات معمولا به اشتباه به زیرساخت یا سرور نسبت داده میشوند.
سناریوی دیگر، مشکلاتی است که در لایه دوم و بهصورت Burst اتفاق میافتند. Loopهای کوتاهمدت، Broadcast Stormهای لحظهای یا رفتار غیرعادی یک دستگاه ناشناس ممکن است آنقدر سریع رخ دهند که Counterها فقط یک Spike کوچک نشان دهند و بعد همه چیز به حالت عادی برگردد. SPAN در این مواقع به شما اجازه میدهد همان چند ثانیه بحرانی را Capture کنید و بفهمید چه نوع ترافیکی باعث آشفتگی شده است. بدون SPAN، این مشکلات معمولا بهصورت تصادفی رفع میشوند یا با حدس و تجربه، نه با تشخیص دقیق.
در حوزه امنیت هم سناریوهای زیادی وجود دارد که بدون SPAN قابل حل نیستند. بررسی رفتار یک Endpoint مشکوک، تحلیل Traffic مربوط به یک Alert امنیتی یا تشخیص اینکه آیا واقعا یک حمله در حال وقوع است یا فقط False Positive است، همگی نیازمند دیدن Packet واقعی هستند. لاگها ممکن است فقط بگویند یک ارتباط برقرار شده، اما SPAN نشان میدهد داخل آن ارتباط چه اتفاقی افتاده است. برای مثال، آیا الگوی اسکن، Exploit یا Data Exfiltration وجود دارد یا نه.
حتی در زمان اعمال تغییرات برنامهریزیشده هم SPAN نقش حیاتی دارد. وقتی یک Policy جدید روی فایروال یا سوئیچ اعمال میشود، SPAN میتواند نشان دهد که ترافیک قبل و بعد از تغییر چه تفاوتی کرده است. این مقایسه عملی کمک میکند تاثیر تغییرات بهصورت واقعی دیده شود، نه فقط بر اساس انتظار. در همه این سناریوها، SPAN چیزی فراتر از یک ابزار عیبیابی است؛ ابزاری است که واقعیت شبکه را بدون فیلتر و تفسیر در اختیار مهندس شبکه قرار میدهد.
معماری SPAN روی سوئیچهای Cisco بر پایه یک اصل ساده اما بسیار مهم طراحی شده است؛ کپیبرداری از ترافیک بدون دستکاری مسیر اصلی آن. در این معماری، سوئیچ ترافیک عبوری از یک منبع مشخص را در سطح سختافزار یا ASIC کپی میکند و نسخهای از آن را به یک پورت مقصد ارسال میکند، در حالی که Packet اصلی بدون هیچ تغییری مسیر طبیعی خودش را ادامه میدهد. همین ویژگی است که SPAN را به ابزاری کمریسک برای عیبیابی تبدیل میکند، چون در حالت استاندارد هیچ تاثیری روی Forwarding واقعی ترافیک ندارد.
در ساختار SPAN، همه چیز حول مفهوم Session میچرخد. هر Session یک واحد منطقی مستقل است که شامل Source و Destination میشود. Source میتواند یک پورت فیزیکی، چند پورت، یا حتی یک VLAN کامل باشد و Destination همیشه یک پورت فیزیکی مشخص است که برای مانیتورینگ رزرو میشود. این جداسازی باعث میشود بتوان چند سناریوی مانیتورینگ مختلف را بهصورت همزمان پیادهسازی کرد، البته تا جایی که منابع سختافزاری سوئیچ اجازه دهند. در عمل، این محدودیت منابع یکی از نکات مهمی است که معمولا در مستندات به آن کمتر توجه میشود.
نکته مهم دیگر در معماری SPAN این است که Direction ترافیک بهصورت صریح تعریف میشود. شما میتوانید ترافیک ورودی، خروجی یا هر دو جهت را Mirror کنید. این تصمیم مستقیما روی حجم ترافیک مانیتورینگ و کیفیت Capture تاثیر میگذارد. در بسیاری از پروژهها دیده شده که انتخاب غیرضروری حالت both باعث اشباع پورت مقصد شده و در نتیجه Packetهای مانیتورینگ Drop شدهاند. از نظر معماری، SPAN فرض میکند که پورت مقصد ظرفیت دریافت کل ترافیک Mirror شده را دارد، و اگر این فرض درست نباشد، کیفیت خروجی قربانی میشود.
از منظر سختافزاری، پیادهسازی SPAN به شدت به مدل سوئیچ و توان ASIC وابسته است. در برخی پلتفرمها، Mirror Traffic از همان مسیر دیتاپلین عبور میکند و در برخی دیگر مسیر جداگانهای دارد. این تفاوت باعث میشود رفتار SPAN در شرایط Load بالا یکسان نباشد. برای مهندس شبکه، درک این نکته حیاتی است که SPAN یک قابلیت منطقی نیست، بلکه به معماری داخلی سوئیچ گره خورده است. به همین دلیل، معماری SPAN روی سوئیچهای Cisco ساده به نظر میرسد، اما در عمل جزئیاتی دارد که اگر نادیده گرفته شوند، تحلیل ترافیک را بهجای شفافتر شدن، گمراهکننده میکنند.

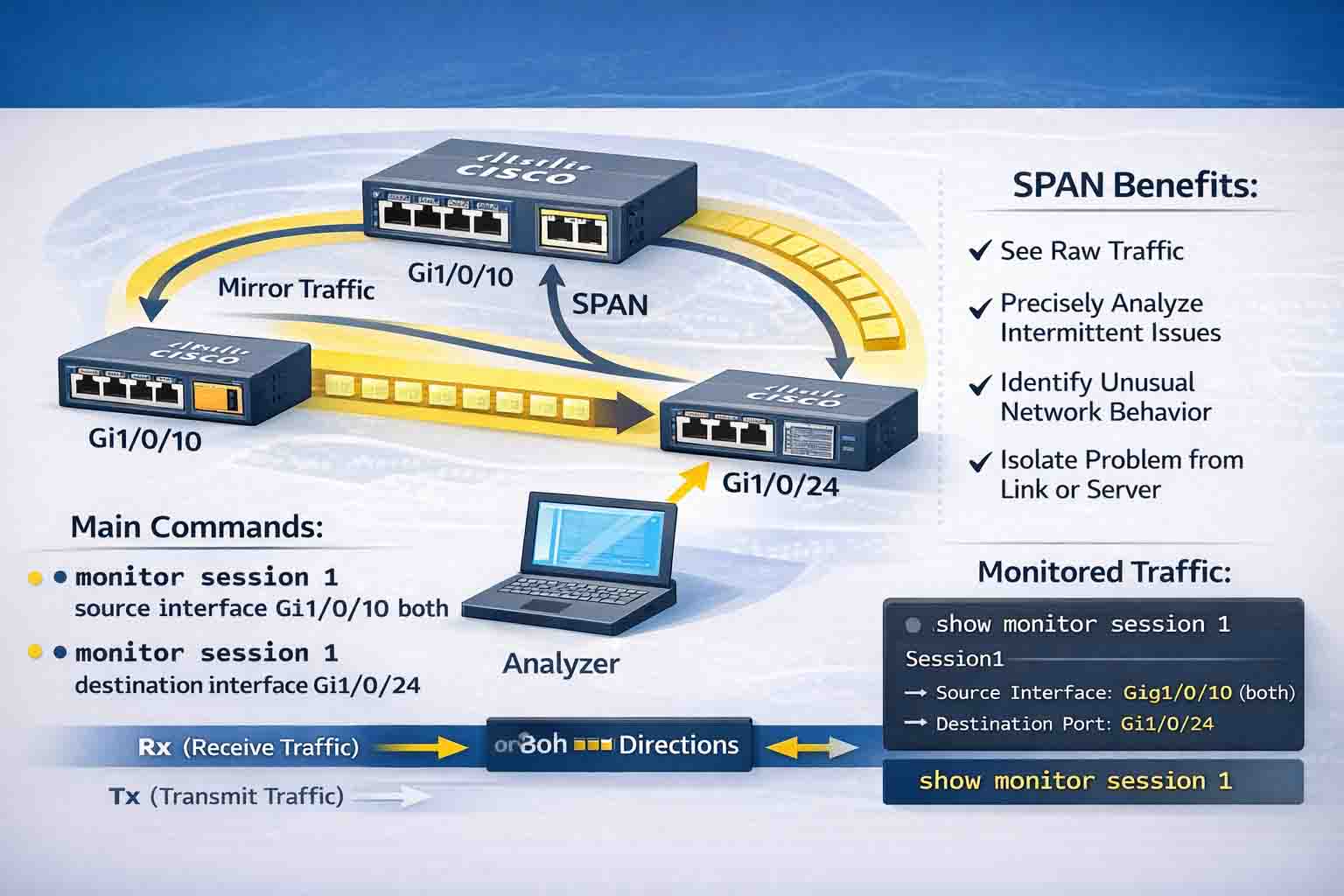

در سادهترین حالت، مانیتور کردن یک پورت به شکل زیر انجام میشود:
در این مثال، ترافیک ورودی و خروجی پورت Gi1/0/10 به پورت Gi1/0/24 کپی میشود. پورت مقصد باید بهصورت Access یا بدون هیچ Config اضافی باشد و نباید برای کار دیگری استفاده شود. هرگونه Config اشتباه روی Destination Port میتواند باعث Capture ناقص یا غیرقابل استفاده شود.
در پروژههای واقعی، انتخاب Direction بسیار مهم است. بسیاری از مهندسان بهصورت پیشفرض both را انتخاب میکنند، در حالی که در برخی سناریوها فقط Rx یا Tx کافی است و انتخاب both فقط حجم Capture را بالا میبرد.
در برخی موارد، مشکل به یک VLAN خاص مربوط است، نه یک پورت مشخص. برای مثال، Broadcast Storm یا رفتار غیرعادی کاربران در یک VLAN. در این شرایط میتوان SPAN را روی VLAN تنظیم کرد. این کار دید وسیعتری میدهد، اما حجم ترافیک Capture شده بسیار بیشتر خواهد بود.
در پروژههای واقعی، SPAN روی VLAN باید با احتیاط انجام شود. اگر VLAN پرترافیک باشد، ممکن است ASIC سوئیچ نتواند همه Packetهای Mirror شده را ارسال کند و Drop رخ دهد. این Drop شدن معمولا بیصداست و اگر به آن توجه نکنید، تحلیل شما بر اساس داده ناقص انجام میشود.
یکی از باورهای اشتباه این است که SPAN هیچ تاثیری روی عملکرد سوئیچ ندارد. در واقع، SPAN از منابع سختافزاری استفاده میکند و در شرایط Load بالا میتواند باعث Drop Packetهای Mirror شده شود. معمولا ترافیک اصلی تحت تاثیر قرار نمیگیرد، اما خروجی SPAN ممکن است کامل نباشد.
در یک پروژه Enterprise، برای تحلیل یک Issue پیچیده، SPAN روی چند پورت فعال شد. نتیجه Capture ناقص بود و تیم شبکه به اشتباه تصور کرد مشکل از Application است. بعد از بررسی دقیقتر مشخص شد که سوئیچ در حال Drop کردن Mirror Traffic بوده است. این تجربه نشان میدهد که SPAN ابزار قدرتمندی است، اما خروجی آن باید با درک محدودیتهای سختافزاری تفسیر شود.
بعد از پیکربندی SPAN، همیشه باید وضعیت Session بررسی شود. دستور show monitor session اطلاعات مهمی مثل Source، Destination و وضعیت فعال بودن Session را نشان میدهد. این بررسی ساده میتواند از بسیاری از اشتباهات جلوگیری کند، مخصوصا زمانی که چند Session همزمان فعال هستند.
در پروژههای بزرگ، فراموش کردن SPAN فعال میتواند خودش مشکلساز شود. SPANهایی که برای عیبیابی موقت فعال شدهاند و بعدا حذف نشدهاند، ممکن است در زمان Peak باعث فشار اضافی روی سوئیچ شوند.
بزرگترین اشتباه در استفاده از SPAN این است که مهندس شبکه خروجی Capture را حقیقت مطلق فرض میکند. در حالی که SPAN فقط یک دید است، نه لزوما دید کامل. Drop شدن Packetها، ترتیب زمانی نادرست یا Missing Frameها همگی میتوانند تحلیل را گمراه کنند.
اشتباه رایج دیگر این است که SPAN بهعنوان راهحل دائمی استفاده میشود. SPAN برای عیبیابی طراحی شده، نه برای مانیتورینگ دائم. اگر نیاز به مانیتورینگ مداوم دارید، باید به سراغ راهکارهای تخصصیتر بروید.
مانیتور کردن پورتها با SPAN یکی از مهمترین مهارتهای عملی در شبکههای Cisco است، اما فقط دانستن دستورهای آن کافی نیست. ارزش واقعی SPAN زمانی مشخص میشود که بدانید کجا از آن استفاده کنید، چه انتظاری از خروجی داشته باشید و محدودیتهای آن چیست. SPAN به شما اجازه میدهد شبکه را همانطور که هست ببینید، نه آنطور که تصور میکنید. این تفاوت، مرز بین عیبیابی حرفهای و حدس فنی است.
در پروژههای واقعی، SPAN فقط یک ابزار است و نتیجه نهایی به نحوه استفاده از آن بستگی دارد. وینو سرور با تمرکز بر آموزشهای پروژهمحور، سناریوهای واقعی شبکه و تجهیزات Cisco، تلاش میکند این مهارتها را بهصورت عملی منتقل کند. هدف این است که مهندس شبکه بداند نهتنها چگونه SPAN را فعال کند، بلکه چگونه از خروجی آن تصمیم فنی درست بگیرد. به همین دلیل، وینو سرور برای بسیاری از کارشناسان شبکه بهعنوان یک مرجع تخصصی قابل اعتماد شناخته میشود.
