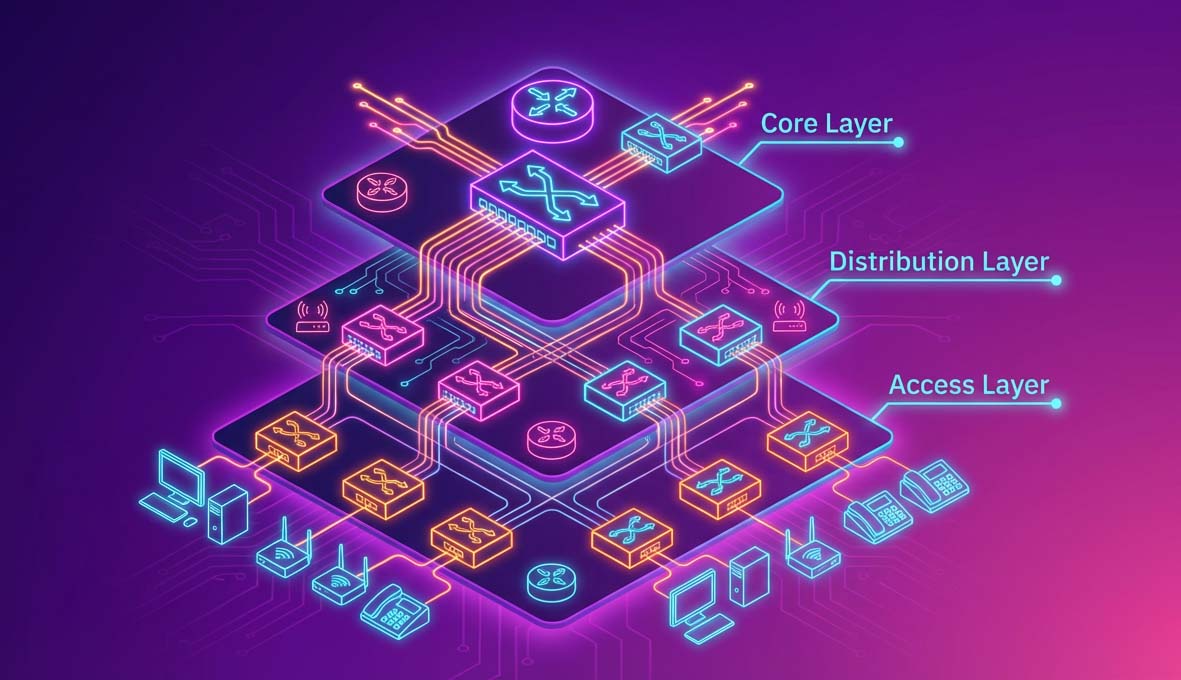

مدل سه لایه‌ای یوبیکیوتی برای طراحی شبکه

سه لایه یعنی تفکیک مسئولیت، نه پیچیده‌سازی شبکه

مدل سه لایه‌ای زمانی درست فهمیده می‌شود که آن را ابزاری برای ساده‌تر فکر کردن به شبکه بدانیم، نه دلیلی برای اضافه کردن تجهیزات و تنظیمات. سه لایه بودن به این معنا نیست که شبکه حتماً باید بزرگ‌تر یا پرجزئیات‌تر شود؛ بلکه یعنی هر بخش شبکه دقیقاً بداند مسئول چه کاری است و مهم‌تر از آن، مسئول چه کاری نیست. همین مرزبندی رفتاری است که از پیچیدگی ناخواسته جلوگیری می‌کند.

در اکوسیستم Ubiquiti، این تفکیک مسئولیت حتی اهمیت بیشتری پیدا می‌کند، چون بسیاری از تجهیزات از نظر سخت‌افزاری توانمند هستند و وسوسه استفاده از همه قابلیت‌ها همیشه وجود دارد. اما استفاده از همه قابلیت‌ها در همه لایه‌ها، معمولاً نتیجه‌ای جز آشفتگی ندارد. مدل سه لایه‌ای کمک می‌کند این وسوسه مهار شود و قابلیت‌ها در جای درست خودشان استفاده شوند.

تفکیک مسئولیت یعنی Access قرار نیست تصمیم‌های بزرگ بگیرد، Distribution قرار نیست بار نوسان کاربران را تحمل کند و Core قرار نیست وارد جزئیات شود. هر لایه اگر از نقش خودش فراتر برود، بخشی از نظم شبکه را به هم می‌ریزد. این به‌هم‌ریختگی معمولاً آرام و تدریجی اتفاق می‌افتد و دقیقاً به همین دلیل خطرناک است.

پیچیده‌سازی شبکه اغلب از جایی شروع می‌شود که مرزها مبهم می‌شوند. VLANهایی که بی‌دلیل تا Core کشیده می‌شوند، سیاست‌هایی که در Access اعمال می‌شوند یا تصمیم‌هایی که در Core گرفته می‌شوند، همگی نشانه‌های شکست تفکیک مسئولیت هستند. مدل سه لایه‌ای با مشخص کردن این مرزها، شبکه را قابل فهم و قابل نگه‌داری نگه می‌دارد.

چرا مدل سه لایه‌ای هنوز زنده است

مدل سه لایه‌ای به این دلیل زنده مانده که به یک مسئله بنیادین در شبکه پاسخ می‌دهد؛ اینکه تصمیم‌گیری کجا انجام شود و عبور ترافیک کجا بدون تفسیر صورت بگیرد. این مسئله با تغییر سرعت لینک‌ها، برند تجهیزات یا ظهور فناوری‌های جدید از بین نرفته است. تا زمانی که شبکه‌ها چندبخشی هستند و ترافیک از نقاط مختلف وارد می‌شود، نیاز به تفکیک نقش‌ها وجود دارد.

در اکوسیستم Ubiquiti، این مدل حتی با ساده‌تر شدن ابزارها پررنگ‌تر هم شده است. وقتی مدیریت متمرکز و دید سراسری فراهم است، تفکیک لایه‌ها کمک می‌کند این دید معنا پیدا کند. بدون لایه‌بندی، داده‌های مانیتورینگ فقط اعداد پراکنده‌اند؛ با لایه‌بندی، رفتار شبکه قابل تحلیل می‌شود.

دلیل دیگر ماندگاری این مدل، تطبیق‌پذیری آن است. مدل سه لایه‌ای یک قالب سخت نیست که فقط در شبکه‌های بزرگ جواب بدهد. در شبکه‌های کوچک، ممکن است دو لایه روی یک دستگاه پیاده‌سازی شوند، اما نقش‌ها همچنان تفکیک‌شده باقی می‌مانند. این انعطاف‌پذیری باعث شده مدل سه لایه‌ای با تغییر مقیاس شبکه از بین نرود.

همچنین این مدل به مهندس شبکه کمک می‌کند رشد را پیش‌بینی کند. وقتی بدانیم Access، Distribution و Core هرکدام چه مسئولیتی دارند، اضافه شدن کاربر، سرویس یا سایت جدید، تصمیمی مهندسی می‌شود نه واکنشی. شبکه‌ای که بدون این چارچوب رشد می‌کند، دیر یا زود به نقطه‌ای می‌رسد که هیچ‌کس تصویر کامل آن را ندارد.

لایه Access؛ جایی که شبکه با واقعیت برخورد می‌کند

لایه Access نقطه‌ای است که تمام فرضیات طراحی شبکه با واقعیت روزمره برخورد می‌کنند. اینجا جایی است که کابل‌ها همیشه ایده‌آل نیستند، کاربران رفتار غیرقابل پیش‌بینی دارند و تجهیزات نهایی الزاماً طبق سناریوی طراحی عمل نمی‌کنند. به همین دلیل، Access پرتنش‌ترین و در عین حال آسیب‌پذیرترین لایه شبکه است. هر تصمیم اشتباه در این لایه، خیلی سریع خودش را نشان می‌دهد.

در شبکه‌هایی که با تجهیزات Ubiquiti پیاده‌سازی می‌شوند، Access باید نقش جذب‌کننده ضربه را بازی کند. نوسان لینک، قطع و وصل شدن دستگاه‌ها، تغییر مصرف PoE و حتی خطاهای انسانی، همگی ابتدا در این لایه ظاهر می‌شوند. اگر Access بیش‌ازحد پیچیده باشد، این نوسانات به لایه‌های بالاتر منتقل می‌شوند و کل شبکه را تحت تأثیر قرار می‌دهند.

لایه Access نباید محل تصمیم‌گیری‌های سنگین باشد. وظیفه آن اتصال پایدار، تفکیک اولیه و ارسال ترافیک به لایه بالاتر است. وقتی Access شروع به اجرای سیاست‌های پیچیده، مسیریابی یا تفسیر ترافیک می‌کند، شبکه وارد مسیری می‌شود که عیب‌یابی آن سخت و رفتار آن غیرقابل پیش‌بینی می‌شود. سادگی در این لایه، یک انتخاب مهندسی است، نه محدودیت.

تماس با واقعیت یعنی تحمل خطا بدون آشفتگی. یک پورت معیوب، یک پچ‌کورد بی‌کیفیت یا یک دستگاه ناسازگار نباید باعث اختلال در کل شبکه شود. Access خوب، این خطاها را محلی نگه می‌دارد و اجازه نمی‌دهد اثر آن‌ها به Distribution یا Core سرایت کند. این توان جذب، مهم‌ترین ویژگی یک لایه Access سالم است.

لایه Distribution؛ محل شکل‌گیری نظم شبکه

لایه Distribution جایی است که شبکه از حالت پراکنده و خام خارج می‌شود و به یک ساختار قابل فهم تبدیل می‌گردد. تمام نوسان‌ها و بی‌نظمی‌های Access در این نقطه به هم می‌رسند و برای اولین‌بار باید تحت یک منطق واحد قرار بگیرند. به همین دلیل، Distribution محل شکل‌گیری نظم شبکه است؛ جایی که طراحی معماری معنا پیدا می‌کند.

در شبکه‌هایی که با تجهیزات Ubiquiti پیاده‌سازی می‌شوند، Distribution نقش تعادل‌دهنده را بازی می‌کند. نه آن‌قدر ساده است که فقط ترافیک را عبور دهد و نه آن‌قدر پیچیده که به گلوگاه تصمیم‌گیری تبدیل شود. این لایه باید بتواند جریان‌های مختلف را تجمیع کند، بدون اینکه رفتار شبکه را غیرقابل پیش‌بینی کند.

Distribution جایی است که تفکیک منطقی به‌صورت عملی اجرا می‌شود. VLANها، تجمیع لینک‌ها و سیاست‌های کلی ترافیک در این لایه معنا پیدا می‌کنند. اگر این تصمیم‌ها در Access گرفته شوند، شبکه شکننده می‌شود. اگر به Core منتقل شوند، شبکه کند و پرریسک خواهد شد. Distribution نقطه تعادل این دو افراط است.

نظم شبکه فقط در تنظیمات خلاصه نمی‌شود؛ در رفتار هم دیده می‌شود. Distribution خوب باعث می‌شود تغییرات در Access اثر کنترل‌شده‌ای داشته باشند و نوسان‌ها قبل از رسیدن به Core جذب شوند. این جذب رفتاری، یکی از مهم‌ترین ویژگی‌های یک Distribution سالم است و مستقیماً روی پایداری کل شبکه اثر می‌گذارد.

لایه Core؛ عبور سریع بدون تفسیر

لایه Core جایی نیست که شبکه در آن فکر کند؛ جایی است که شبکه باید بدون مکث حرکت کند. Core برای تصمیم‌گیری طراحی نشده، برای عبور دادن ترافیک با بیشترین سرعت و کمترین تأخیر ساخته شده است. هر نوع تفسیر، سیاست‌گذاری یا پیچیدگی در این لایه، مستقیماً به پایداری کل شبکه آسیب می‌زند. Core اگر مجبور به فکر کردن شود، یعنی طراحی در لایه‌های پایین‌تر درست انجام نشده است.

در شبکه‌هایی که با تجهیزات Ubiquiti پیاده‌سازی می‌شوند، Core معمولاً آگاهانه مینیمال نگه داشته می‌شود. لینک‌های پرظرفیت، تأخیر کم و مسیرهای شفاف، مهم‌ترین ویژگی‌های این لایه هستند. Core قرار نیست بداند این ترافیک مربوط به کدام VLAN یا کدام کاربر است؛ فقط باید آن را سریع، پایدار و بدون تغییر عبور دهد.

عبور بدون تفسیر یعنی کاهش ریسک. هر قابلیتی که به Core اضافه می‌شود، یک نقطه بالقوه خطاست. سیاست‌های پیچیده، فیلترهای اضافی یا تصمیم‌های منطقی در این لایه، نه‌تنها عیب‌یابی را سخت می‌کنند، بلکه در شرایط فشار می‌توانند به گلوگاه تبدیل شوند. Core سالم، Core‌ای است که کمتر به آن دست زده می‌شود.

نکته مهم این است که Core محل جبران اشتباهات نیست. اگر VLANها درست طراحی نشده باشند یا Distribution بیش‌ازحد ساده یا شلوغ باشد، Core اولین جایی است که علائم این ضعف را نشان می‌دهد. اما درمان این مشکلات در Core انجام نمی‌شود. Core فقط پیامد طراحی است، نه ابزار اصلاح آن.

تفکیک لایه‌ها؛ تفاوت نقش، نه تفاوت دستگاه

یکی از برداشت‌های اشتباه در پیاده‌سازی مدل سه لایه‌ای این است که هر لایه الزاماً باید با یک نوع دستگاه متفاوت ساخته شود. این نگاه سخت‌افزارمحور، خیلی زود شبکه را پرهزینه یا بیش‌ازحد پیچیده می‌کند. در حالی که اصل مدل سه لایه‌ای بر تفاوت نقش‌ها بنا شده است، نه تفاوت دستگاه‌ها. آنچه اهمیت دارد این است که هر بخش شبکه چگونه رفتار می‌کند، نه اینکه چه نامی روی سخت‌افزار آن نوشته شده است.

در شبکه‌هایی که با تجهیزات Ubiquiti طراحی می‌شوند، این موضوع حتی ملموس‌تر است. بسیاری از سوئیچ‌ها از نظر توان سخت‌افزاری قابلیت ایفای نقش‌های مختلف را دارند. یک مدل می‌تواند در یک پروژه Access باشد و در پروژه‌ای دیگر Distribution یا حتی Core سبک. تفاوت نه در خود دستگاه، بلکه در نحوه استفاده از آن است.

تفکیک نقش یعنی محدود کردن رفتار. سوئیچی که در Access استفاده می‌شود، حتی اگر قابلیت‌های پیشرفته‌تری داشته باشد، نباید وارد تصمیم‌گیری‌های سنگین شود. به همان شکل، سوئیچی که در Core قرار گرفته، نباید درگیر جزئیات شود، حتی اگر توان انجام آن را داشته باشد. این خودداری آگاهانه، یکی از نشانه‌های طراحی بالغ است.

وقتی تفکیک نقش رعایت نشود، مرزها مبهم می‌شوند. VLANهایی که بی‌دلیل همه‌جا کشیده شده‌اند، سیاست‌هایی که در چند لایه تکرار شده‌اند و تصمیم‌هایی که معلوم نیست کجا گرفته شده‌اند، همگی نشانه شکست این تفکیک هستند. در چنین شبکه‌ای، عیب‌یابی بیشتر به حدس و گمان شبیه می‌شود تا تحلیل مهندسی.

مدل سه لایه‌ای در شبکه‌های کوچک و متوسط یوبیکیوتی

یکی از تصورات رایج این است که مدل سه لایه‌ای فقط برای شبکه‌های بزرگ و سازمانی کاربرد دارد. در حالی که در شبکه‌های کوچک و متوسط، این مدل حتی می‌تواند ارزشمندتر هم باشد. دلیلش ساده است؛ در شبکه‌های کوچک، منابع محدودترند و هر اشتباه طراحی اثر سریع‌تری روی کل شبکه می‌گذارد. مدل سه لایه‌ای کمک می‌کند همین منابع محدود به‌صورت هدفمند استفاده شوند.

در شبکه‌هایی که با تجهیزات Ubiquiti پیاده‌سازی می‌شوند، معمولاً امکان تفکیک کامل فیزیکی هر لایه وجود ندارد. Distribution و Core ممکن است روی یک سوئیچ قرار بگیرند یا حتی همه لایه‌ها به‌صورت فشرده در چند دستگاه اجرا شوند. اما نکته مهم این است که نقش‌ها همچنان تفکیک‌شده باقی بمانند، حتی اگر سخت‌افزار مشترک باشد.

مدل سه لایه‌ای در این شبکه‌ها به‌صورت یک چارچوب ذهنی عمل می‌کند. یعنی قبل از هر تصمیم، این سؤال پرسیده می‌شود که «این تصمیم مربوط به کدام لایه است؟». همین سؤال ساده، جلوی بسیاری از پیچیدگی‌های ناخواسته را می‌گیرد. مثلاً سیاست‌هایی که باید در Distribution باشند، ناخواسته وارد Access نمی‌شوند یا Core درگیر جزئیات نمی‌شود.

مزیت دیگر این مدل در شبکه‌های کوچک و متوسط، آمادگی برای رشد است. شبکه‌ای که از ابتدا با تفکیک نقش‌ها طراحی شده باشد، هنگام توسعه نیاز به بازطراحی دردناک ندارد. اضافه شدن کاربران یا سرویس‌ها به‌جای شکستن ساختار، در چارچوب موجود جذب می‌شود. این موضوع در پروژه‌هایی که رشد تدریجی دارند، اهمیت زیادی دارد.

اشتباهات رایج در پیاده‌سازی مدل سه لایه‌ای

بیشتر شکست‌ها در پیاده‌سازی مدل سه لایه‌ای نه به‌خاطر خود مدل، بلکه به‌خاطر برداشت سطحی از آن اتفاق می‌افتند. رایج‌ترین اشتباه، اجرای ظاهری مدل است؛ کشیدن یک دیاگرام سه‌لایه روی کاغذ بدون اینکه تفکیک واقعی مسئولیت‌ها در رفتار شبکه رعایت شود. در چنین شبکه‌ای، لایه‌ها نام دارند، اما نقش ندارند.

یکی از اشتباهات متداول، انتقال تصمیم‌ها به لایه اشتباه است. Access شروع به اعمال سیاست‌های پیچیده می‌کند، Distribution تبدیل به مسیر عبور ساده می‌شود یا Core وارد جزئیات می‌شود. این جابه‌جایی نقش‌ها معمولاً در ابتدا مشکل‌ساز نیست، اما به‌مرور شبکه را شکننده و غیرقابل پیش‌بینی می‌کند. شبکه‌ای که مرزهایش مبهم است، در زمان خطا بیشترین آسیب را می‌بیند.

اشتباه دیگر، پیچیده کردن بی‌دلیل Distribution است. این لایه باید شفاف و منطقی باشد، نه پر از سیاست‌های متداخل و تنظیمات متناقض. در بسیاری از پروژه‌ها، Distribution به انبار تصمیم‌هایی تبدیل می‌شود که جای مشخصی ندارند. نتیجه، لایه‌ای است که نه ساده است و نه قابل تحلیل، و هر تغییر در آن ریسک بالایی دارد.

نادیده گرفتن مقیاس شبکه هم یکی از خطاهای رایج است. پیاده‌سازی سخت‌گیرانه مدل سه لایه‌ای در شبکه‌های کوچک، بدون توجه به اندازه و نیاز واقعی، می‌تواند هزینه و پیچیدگی غیرضروری ایجاد کند. مدل سه لایه‌ای باید با مقیاس شبکه تطبیق داده شود، نه اینکه شبکه مجبور به تطبیق با مدل شود.

جمع‌بندی

مدل سه لایه‌ای یوبیکیوتی یک چارچوب فکری برای طراحی شبکه است، نه یک قانون سخت‌گیرانه. Access برای تحمل واقعیت، Distribution برای ایجاد نظم و Core برای عبور پایدار ترافیک طراحی شده‌اند. وقتی این نقش‌ها درست تفکیک شوند، شبکه حتی با رشد و تغییر هم پایدار باقی می‌ماند.

سه لایه‌ای بودن یعنی هر بخش شبکه بداند مسئول چیست و در چه نقطه‌ای نباید دخالت کند. این تفکیک، مهم‌ترین عامل پایداری در شبکه‌های مدرن است.
