پیکربندی VLAN و مسیریابی در روترهای سیسکو: راه‌کارهای پیشرفته و تجربی

در این مقاله، ما به بررسی مفصل پیکربندی VLAN و مسیریابی در روترهای سیسکو می‌پردازیم، همراه با شرح سناریوها و تجربیات واقعی در پروژه‌ها. هدف این است که مفاهیم فنی و عملی این حوزه را به‌طور کامل پوشش دهیم و به مدیران شبکه و مهندسان IT کمک کنیم تا تصمیمات صحیحی در هنگام پیاده‌سازی VLAN و مسیریابی در شبکه‌های پیچیده اتخاذ کنند. در این محتوا، نکات کلیدی از پیکربندی VLAN و مسیریابی به‌ویژه با استفاده از روترهای سیسکو، روش‌های مختلف Static Routing و Sub-interface، و تجربیات عملی در پروژه‌ها آورده می‌شود.

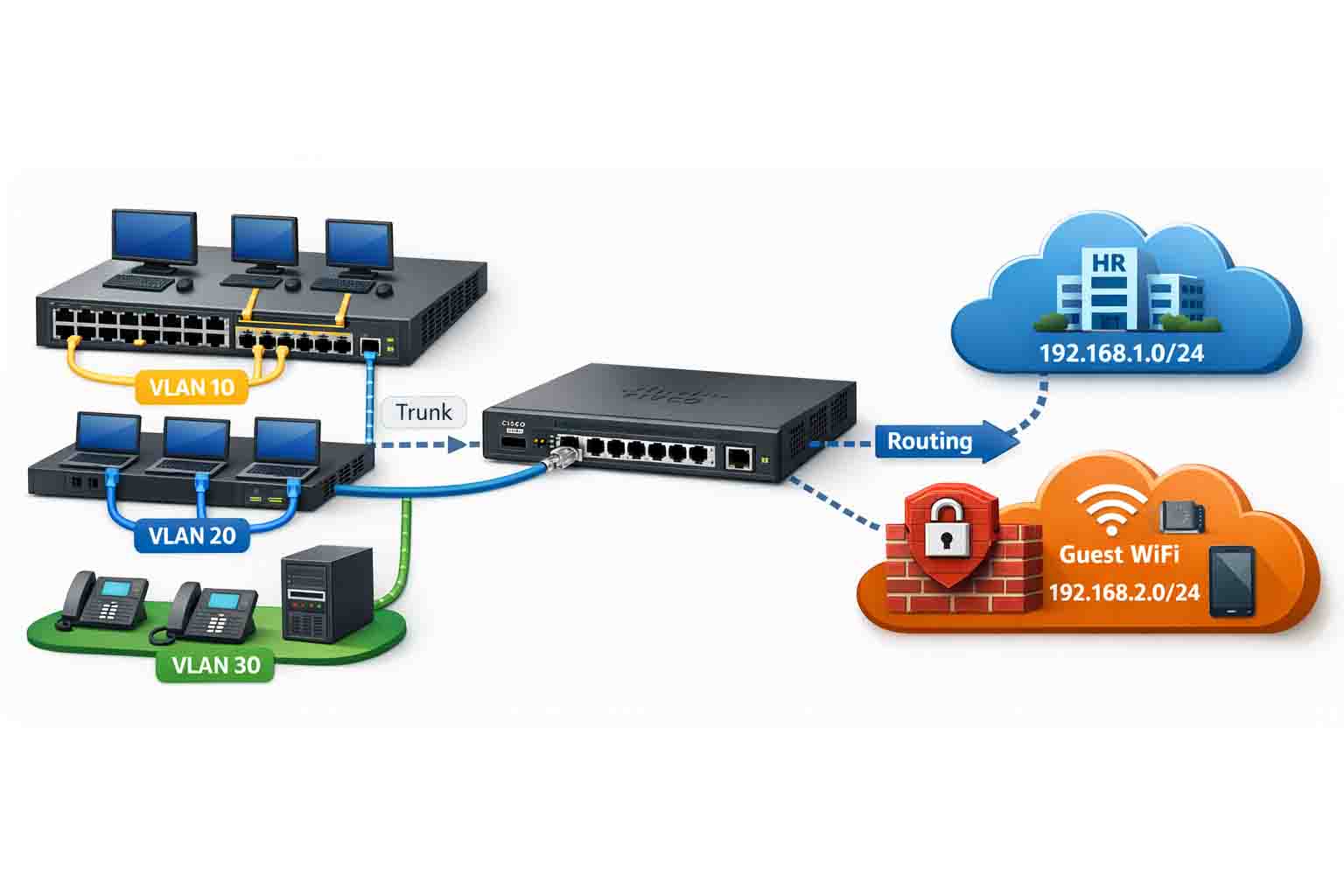

درک مفهوم VLAN و نقش آن در طراحی شبکه

VLAN یا Virtual Local Area Network یک فناوری شبکه است که به مدیران شبکه این امکان را می‌دهد تا شبکه‌های فیزیکی را به چندین بخش منطقی تقسیم کنند. در واقع، با استفاده از VLAN، دستگاه‌ها می‌توانند در بخش‌های جداگانه‌ای از شبکه قرار بگیرند، بدون اینکه الزامی به ارتباط فیزیکی بین آن‌ها وجود داشته باشد. این تقسیم‌بندی منطقی به‌ویژه در شبکه‌های بزرگ که تعداد زیادی دستگاه و کاربر در آن‌ها فعالیت می‌کنند، به‌عنوان یک ابزار حیاتی در مدیریت ترافیک، امنیت و کارایی شناخته می‌شود.

یکی از مهم‌ترین مزایای استفاده از VLAN در طراحی شبکه، بهبود مدیریت ترافیک است. با جدا کردن ترافیک در VLANهای مختلف، می‌توان از ایجاد ترافیک زیاد و مشکلات ناشی از آن جلوگیری کرد. به‌عنوان مثال، دستگاه‌های مختلف که نیاز به ارتباط مداوم دارند می‌توانند در یک VLAN مشترک قرار گیرند، در حالی که دستگاه‌های دیگر که با یکدیگر ترافیک زیادی ندارند، در VLANهای جداگانه قرار می‌گیرند. این امر باعث کاهش تداخل و تأخیر در انتقال داده‌ها می‌شود و به شبکه این امکان را می‌دهد تا به‌طور مؤثرتری عمل کند.

امنیت شبکه نیز یکی دیگر از دلایلی است که استفاده از VLAN در طراحی شبکه اهمیت پیدا می‌کند. VLANها به‌طور طبیعی می‌توانند به‌عنوان یک ابزار امنیتی عمل کنند، زیرا این فناوری به‌طور پیش‌فرض ترافیک بین VLANها را ایزوله می‌کند. به عبارت دیگر، دستگاه‌های موجود در یک VLAN نمی‌توانند به‌طور مستقیم با دستگاه‌های موجود در VLAN دیگر ارتباط برقرار کنند، مگر اینکه مدیر شبکه به‌طور خاص برای این کار تنظیمات مسیریابی یا سیاست‌های دسترسی را پیاده‌سازی کند. این ویژگی به‌ویژه در شبکه‌هایی که حاوی داده‌های حساس یا نیاز به کنترل دقیق دسترسی به منابع هستند، بسیار مفید است.

در پروژه‌های عملی، به‌عنوان مثال، در یک شرکت بزرگ که نیاز به تفکیک شبکه‌های مختلف برای دپارتمان‌های مالی، منابع انسانی، و مهمانان دارد، از VLANهای مختلف برای ایجاد این تقسیم‌بندی‌ها استفاده می‌شود. VLAN مالی می‌تواند به‌طور کامل ایزوله از سایر بخش‌ها عمل کند تا اطمینان حاصل شود که هیچ کاربری از خارج از این بخش به اطلاعات حساس دسترسی پیدا نخواهد کرد. در حالی که VLAN مهمانان به‌طور محدود و با تنظیمات خاص امنیتی، تنها به اینترنت دسترسی دارد و از منابع داخلی شرکت محروم است.

پیکربندی Sub-interface برای مسیریابی بین VLAN‌ها

پیکربندی Sub-interface‌ها در روترهای سیسکو یکی از روش‌های رایج برای مدیریت مسیریابی بین VLAN‌ها است. این تکنیک به روتر این امکان را می‌دهد که با استفاده از یک رابط فیزیکی واحد (مانند یک پورت Ethernet)، ترافیک مربوط به چندین VLAN مختلف را مدیریت و مسیریابی کند. هر Sub-interface به یک VLAN خاص اختصاص داده می‌شود و به روتر اجازه می‌دهد تا مسیریابی بین VLAN‌ها را به‌طور مؤثر انجام دهد. این روش به‌ویژه در شبکه‌های پیچیده و بزرگ که نیاز به تقسیم‌بندی VLAN‌های متعدد دارند، بسیار مفید است.

1. ایجاد Sub-interface‌ها

برای ایجاد Sub-interface‌ها در روتر سیسکو، باید از دستور interface همراه با مشخصات VLAN مربوطه استفاده کنید. هر Sub-interface معمولاً با یک شماره خاص و یک VLAN شناسایی می‌شود. همچنین، باید پروتکل 802.1Q را برای برچسب‌گذاری بسته‌ها و تفکیک ترافیک بین VLAN‌ها پیکربندی کنید.

برای مثال، در یک سناریو که شامل دو VLAN است (VLAN 10 و VLAN 20)، مراحل زیر را می‌توان برای پیکربندی Sub-interface‌ها در روتر سیسکو انجام داد:

در این پیکربندی، دو Sub-interface به روتر اضافه شده‌اند: یکی برای VLAN 10 و دیگری برای VLAN 20. دستور encapsulation dot1Q به‌وضوح نشان‌دهنده استفاده از پروتکل 802.1Q برای برچسب‌گذاری بسته‌هاست. همچنین، هر Sub-interface یک آدرس IP جداگانه برای مدیریت ترافیک بین VLAN‌ها دریافت می‌کند.

2. چگونگی کارکرد Sub-interface‌ها

Sub-interface‌ها در روترهای سیسکو به‌طور خاص طراحی شده‌اند تا هر VLAN را به‌صورت منطقی از یکدیگر ایزوله کنند. وقتی ترافیک از یک دستگاه در یک VLAN به دستگاه دیگری در VLAN متفاوت می‌رود، این ترافیک از طریق Sub-interface‌ها مسیریابی می‌شود. به‌عبارت دیگر، روتر از Sub-interface‌های مختلف برای مدیریت مسیریابی ترافیک بین VLAN‌های مختلف استفاده می‌کند، بدون اینکه نیازی به پورت‌های فیزیکی متعدد باشد.

در صورتی که VLANها در یک شبکه بزرگ با نیاز به مقیاس‌پذیری زیاد به‌کار رفته باشند، استفاده از Sub-interface‌ها یک راه‌حل مقرون به‌صرفه است، زیرا نیازی به ایجاد پورت‌های فیزیکی اضافی برای هر VLAN ندارید.

3. مدیریت ترافیک بین VLAN‌ها

هنگامی که Sub-interface‌ها به‌طور صحیح پیکربندی شوند، روتر می‌تواند مسیریابی بین VLAN‌ها را انجام دهد. این مسیریابی می‌تواند به‌صورت دینامیک با استفاده از پروتکل‌های مسیریابی مانند RIP یا OSPF، یا به‌صورت ایستا با استفاده از Static Routing تنظیم شود.

در یک سناریوی واقعی، فرض کنید که روتر برای مسیریابی ترافیک بین دو دفتر از یک سازمان بزرگ استفاده می‌شود. VLAN 10 مربوط به دفتر اول و VLAN 20 مربوط به دفتر دوم است. ترافیک بین این دو دفتر از طریق Sub-interface‌ها مسیریابی می‌شود.

برای مثال، در صورتی که شما نیاز به مسیریابی بین این دو شبکه با استفاده از Static Routing داشته باشید، می‌توانید از دستور زیر برای تعیین مسیر ثابت استفاده کنید:

این دستور به روتر سیسکو می‌گوید که برای مسیریابی به شبکه 192.168.20.0، باید ترافیک را از طریق آدرس IP مربوط به Sub-interface VLAN 10 به مسیریاب بعدی هدایت کند.

4. مزایای استفاده از Sub-interface‌ها

• مقیاس‌پذیری: با استفاده از Sub-interface‌ها، می‌توان چندین VLAN را بر روی یک پورت فیزیکی روتر پیکربندی کرد، که این امر به‌ویژه در شبکه‌هایی با تعداد زیاد VLAN بسیار مفید است.

• کاهش هزینه‌ها: به جای استفاده از چندین پورت فیزیکی برای هر VLAN، با استفاده از Sub-interface‌ها می‌توان ترافیک را به‌صورت مجازی بین VLAN‌ها مسیریابی کرد.

• سهولت در پیکربندی و مدیریت: تنظیمات Sub-interface‌ها ساده بوده و مدیریت آن‌ها بسیار راحت است. مدیر شبکه می‌تواند به‌طور متمرکز پیکربندی‌های مربوط به VLAN‌ها را از طریق یک پورت واحد انجام دهد.

• افزایش امنیت: چون Sub-interface‌ها ترافیک بین VLAN‌ها را ایزوله می‌کنند، می‌توان امنیت شبکه را با تفکیک ترافیک‌های مختلف تقویت کرد. به‌عنوان مثال، VLAN 10 ممکن است برای دستگاه‌های کاری حساس و VLAN 20 برای مهمانان باشد، و هرکدام ترافیک خود را به‌طور ایمن از طریق Sub-interface‌های خود عبور دهند.

در پروژه‌ای که به‌تازگی در یک سازمان بزرگ انجام شد، از این روش برای پیکربندی و مسیریابی بین VLAN‌های مختلف استفاده شد. این پیاده‌سازی باعث بهینه‌سازی استفاده از منابع سخت‌افزاری و کاهش نیاز به کابل‌کشی‌های اضافی در داخل سازمان شد.

5. نکات پیشرفته در پیکربندی Sub-interface‌ها

برای اطمینان از عملکرد بهینه، باید توجه ویژه‌ای به تنظیمات امنیتی و کیفیت سرویس (QoS) داشته باشید. در پروژه‌های پیچیده‌تر، ممکن است نیاز به پیاده‌سازی فیلترهای دسترسی (Access Control Lists یا ACLs) برای محدود کردن دسترسی به VLAN‌ها و Sub-interface‌ها باشد. همچنین، ممکن است نیاز باشد که کیفیت سرویس (QoS) به‌طور دقیق تنظیم شود تا ترافیک حیاتی مانند VoIP یا ترافیک داده‌های حساس با اولویت بالا منتقل شود.

مسیریابی ایستا (Static Routing) برای کنترل ترافیک بین VLAN‌ها

مسیریابی ایستا (Static Routing) یکی از روش‌های پایه‌ای برای مدیریت مسیریابی در شبکه‌های سیسکو است که در آن مسیرهای شبکه به‌صورت دستی توسط مدیر شبکه پیکربندی می‌شوند. این روش، برخلاف مسیریابی پویا که از پروتکل‌های مسیریابی مانند OSPF یا EIGRP استفاده می‌کند، در آن مسیرهای شبکه به‌طور ثابت و بدون تغییر باقی می‌مانند، مگر اینکه توسط مدیر شبکه به‌روزرسانی شوند. استفاده از مسیریابی ایستا برای کنترل ترافیک بین VLAN‌ها در شبکه‌های سیسکو می‌تواند بسیار مؤثر و کاربردی باشد، به‌ویژه در شبکه‌هایی که نیاز به کنترل دقیق و امنیت بالایی دارند.

1. مفهوم مسیریابی ایستا در شبکه‌های VLAN

در شبکه‌هایی که شامل چندین VLAN هستند، مسیریابی ایستا به مدیر شبکه این امکان را می‌دهد که مسیرهای خاصی برای ترافیک بین VLAN‌ها تعریف کند. در چنین شبکه‌هایی، هر VLAN به‌طور معمول به یک Sub-interface از روتر اختصاص می‌یابد و برای مسیریابی بین این VLAN‌ها نیاز به مسیریابی ایستا یا پویا وجود دارد.

مسیریابی ایستا برای اتصال دو VLAN به یکدیگر از طریق آدرس‌های IP خاص در هر Sub-interface انجام می‌شود. این فرآیند به مدیر شبکه این امکان را می‌دهد که مسیرهای مشخصی برای ارسال ترافیک از یک VLAN به VLAN دیگر تعیین کند. این روش معمولاً زمانی استفاده می‌شود که نیاز به کنترل دقیق و ساده‌ای بر روی مسیرهای شبکه وجود داشته باشد و شبکه پیچیدگی بالایی نداشته باشد.

2. نحوه پیکربندی مسیریابی ایستا بین VLAN‌ها

برای پیکربندی مسیریابی ایستا در روترهای سیسکو جهت اتصال VLAN‌ها، باید ابتدا Sub-interface‌ها برای هر VLAN را ایجاد کرده و سپس مسیر ایستا را برای مسیریابی ترافیک بین VLAN‌ها تنظیم کنید. این مراحل به شرح زیر است:

1. پیکربندی Sub-interface‌ها
   در ابتدا باید Sub-interface‌هایی برای هر VLAN پیکربندی کنید. برای مثال، فرض کنید که VLAN 10 و VLAN 20 وجود دارند. شما باید Sub-interface‌ها را به شکل زیر پیکربندی کنید:

   interface gigabitethernet0/0.10
encapsulation dot1Q 10
ip address 192.168.10.1 255.255.255.0interface gigabitethernet0/0.20
   encapsulation dot1Q 20
   ip address 192.168.20.1 255.255.255.0

   در این پیکربندی، هر Sub-interface به یک VLAN خاص اختصاص داده شده است و هرکدام دارای یک آدرس IP برای مسیریابی ترافیک در همان VLAN هستند.

2. پیکربندی مسیریابی ایستا
   پس از پیکربندی Sub-interface‌ها، باید مسیری ایستا را برای هدایت ترافیک بین این VLAN‌ها تنظیم کنید. برای مثال، اگر بخواهید ترافیک از VLAN 10 به VLAN 20 هدایت شود، باید یک مسیر ایستا برای انتقال ترافیک از شبکه 192.168.10.0/24 به 192.168.20.0/24 تنظیم کنید. این کار به‌صورت زیر انجام می‌شود:

   ip route 192.168.20.0 255.255.255.0 192.168.10.1


   در این دستور:

   • 192.168.20.0 255.255.255.0 مشخص‌کننده شبکه مقصد است.

   • 192.168.10.1 آدرس IP Sub-interface روتر سیسکو است که به‌عنوان دروازه پیش‌فرض برای این مسیر استفاده می‌شود.

   این دستور به روتر می‌گوید که برای مسیریابی ترافیک به شبکه 192.168.20.0، از آدرس IP 192.168.10.1 که مربوط به Sub-interface VLAN 10 است، استفاده کند.

3. مزایای مسیریابی ایستا در VLAN‌ها

• سادگی و کنترل بیشتر: مسیریابی ایستا بسیار ساده است و نیاز به هیچ‌گونه پروتکل پیچیده‌ای ندارد. این روش برای شبکه‌هایی که تغییرات کمتری دارند و یا در آن‌ها نیاز به کنترل دقیق بر ترافیک است، مناسب است.

• امنیت بالاتر: مسیریابی ایستا برخلاف مسیریابی پویا، هیچ‌گونه اطلاعاتی را به‌طور خودکار در شبکه ارسال نمی‌کند. این ویژگی به‌ویژه در محیط‌های حساس که نیاز به حفظ امنیت بالاست، مفید است.

• عدم نیاز به منابع اضافی: مسیریابی ایستا به منابع کمتری نسبت به مسیریابی پویا نیاز دارد، زیرا نیازی به ارسال پیام‌های مسیریابی و جدول‌های مسیریابی پویا نیست.

• قابلیت پیش‌بینی و ثبات بیشتر: چون مسیرهای ایستا ثابت هستند، رفتار شبکه پیش‌بینی‌پذیرتر خواهد بود و مشکلاتی مانند تغییرات غیرمنتظره در جدول مسیریابی به‌وجود نخواهد آمد.

4. چالش‌های مسیریابی ایستا در VLAN‌ها

در حالی که مسیریابی ایستا مزایای زیادی دارد، اما چالش‌هایی هم به همراه دارد:

• مدیریت پیچیده در شبکه‌های بزرگ: در شبکه‌های بزرگ که شامل تعداد زیادی VLAN هستند، پیکربندی و نگهداری مسیرهای ایستا می‌تواند زمان‌بر و پیچیده شود. در این شرایط، استفاده از پروتکل‌های مسیریابی پویا مانند OSPF یا EIGRP می‌تواند کارایی را افزایش دهد.

• عدم انعطاف‌پذیری در تغییرات شبکه: در صورتی که تغییراتی در توپولوژی شبکه به‌وجود آید، مدیر شبکه باید مسیرهای ایستا را به‌صورت دستی به‌روزرسانی کند. این امر می‌تواند در شبکه‌هایی که تغییرات مکرر دارند، به یک چالش تبدیل شود.

5. سناریوی عملی: استفاده از Static Routing برای مسیریابی بین VLAN‌ها

در یک سناریوی واقعی، فرض کنید که در یک سازمان بزرگ، شبکه‌های مختلفی با VLANهای متعدد وجود دارند. یکی از این شبکه‌ها مربوط به بخش مالی است که در VLAN 10 قرار دارد و دیگری مربوط به بخش منابع انسانی است که در VLAN 20 قرار دارد. برای جلوگیری از دسترسی غیرمجاز و برای مدیریت بهتر ترافیک بین این دو بخش، از مسیریابی ایستا برای کنترل مسیر ترافیک استفاده می‌شود.

در این شبکه، تنظیمات مسیریابی ایستا به‌صورت زیر انجام می‌شود:

این دستور باعث می‌شود که ترافیک بین VLAN 10 و VLAN 20 به‌طور مستقیم از طریق روتر مسیریابی شود، بدون اینکه نیاز به استفاده از پروتکل‌های مسیریابی پویا باشد.

سیاست‌های مسیریابی مبتنی بر سیاست (PBR)

یکی دیگر از روش‌های پیشرفته مسیریابی در شبکه‌های سیسکو، استفاده از PBR (Policy-Based Routing) است. این تکنیک به مدیران شبکه این امکان را می‌دهد که مسیریابی ترافیک را بر اساس قوانین و سیاست‌های خاصی مانند آدرس مبدا یا نوع ترافیک تنظیم کنند. PBR برای سناریوهایی که نیاز به کنترل دقیق‌تر ترافیک دارند، مانند انتقال ترافیک حساس از یک مسیر خاص، بسیار مفید است.

در یک پروژه عملی که در آن شبکه‌ای با چندین مسیریاب و ترافیک‌های حساس و غیرحساس وجود داشت، از PBR برای هدایت ترافیک حساس به یک مسیر خاص استفاده شد. به‌عنوان مثال، برای هدایت ترافیک مربوط به ایمیل‌های سازمانی از مسیر اختصاصی استفاده شد تا ترافیک دیگر به مسیر عمومی منتقل شود. در این پروژه، تنظیمات PBR به‌صورت زیر انجام شد:

در این تنظیمات، مسیریابی به‌صورت هدفمند بر اساس سیاست‌های از پیش تعریف‌شده انجام می‌شود.

نتیجه‌گیری و معرفی وینو سرور

در این مقاله، به‌طور کامل به مفاهیم پیکربندی VLAN و مسیریابی در روترهای سیسکو پرداخته و تجربیات عملی در پروژه‌های مختلف را به اشتراک گذاشتیم. با استفاده از Sub-interface‌ها، Static Routing و PBR، می‌توان مسیریابی بین VLAN‌ها را به‌طور مؤثر و ایمن مدیریت کرد.
