نصب ماژولهای SFP و SFP+ در شبکههای واقعی را نمیتوان صرفاً بهعنوان یک اقدام فیزیکی یا مرحلهای در چکلیست اجرا در نظر گرفت. این ماژولها در عمل بخشی از مسیر حیاتی انتقال داده هستند و رفتار آنها مستقیماً روی پایداری، تأخیر و حتی الگوی خطاهای شبکه اثر میگذارد. تحلیل مهندسی این مرحله به این معناست که ماژول نه بهعنوان یک قطعه مصرفی، بلکه بهعنوان مؤلفهای فعال در معماری شبکه دیده شود.
از منظر سازگاری، مسئله فقط همخوانی سرعت اسمی ماژول با پورت سوئیچ نیست. هر پورت SFP یا SFP+ دارای محدودیتهای الکتریکی، حرارتی و منطقی مشخصی است که باید با ویژگیهای ماژول همراستا باشد. در پروژههای واقعی بارها دیده شده که ماژولی از نظر سرعت کاملاً سازگار است، اما به دلیل تفاوت در توان نوری یا حساسیت گیرنده، لینک در شرایط خاص دچار ناپایداری میشود. این نوع مشکلات معمولاً در تستهای اولیه دیده نمیشوند و فقط در بهرهبرداری طولانیمدت یا تحت بار خود را نشان میدهند.
تحلیل مهندسی نصب همچنین شامل بررسی محیط فیزیکی است. ماژولهای SFP/SFP+ بهشدت به شرایط دمایی حساس هستند. نصب آنها در رکهایی با تهویه نامناسب یا تراکم بالای تجهیزات میتواند باعث افزایش دمای کاری و کاهش عمر مفید ماژول شود. این مسئله بهویژه در لینکهای Backbone که همیشه فعال هستند، اهمیت بیشتری دارد. نادیده گرفتن این عامل، یکی از دلایل پنهان بروز خطاهای intermittent در شبکه است.
در مرحله بهرهبرداری، ماژولها باید بهصورت مستمر مانیتور شوند. لینک نوری یا DAC حتی اگر در لحظه نصب سالم به نظر برسد، ممکن است در طول زمان دچار افت کیفیت شود. افزایش Error Rate، تغییرات غیرعادی در وضعیت لینک یا Flapهای مقطعی، همگی نشانههایی هستند که نیاز به بررسی دارند. تحلیل مهندسی بهرهبرداری به کارشناس اجازه میدهد این نشانهها را قبل از تبدیل شدن به اختلال جدی شناسایی کند.
یکی از جنبههای مهم بهرهبرداری، درک رفتار ماژول در سناریوهای بار واقعی است. ماژولی که در حالت Idle بدون مشکل کار میکند، ممکن است در شرایط ترافیک سنگین رفتار متفاوتی نشان دهد. این تفاوت رفتاری معمولاً بهدلیل نزدیک شدن ماژول به مرز تحمل الکتریکی یا نوری پورت است. تحلیل این رفتارها نیازمند نگاه سیستمی به لینک است، نه تمرکز صرف روی خود ماژول.
ماژول SFP در نگاه سطحی، تنها یک واسط فیزیکی برای اتصال سوئیچها از طریق فیبر نوری یا کابل DAC به نظر میرسد؛ قطعهای کوچک که وظیفه آن تبدیل سیگنال الکتریکی به نوری یا بالعکس است. اما در معماری واقعی شبکه، نقش SFP بهمراتب فراتر از این تعریف ساده است. این ماژول بخشی از مسیر انتقال داده است که کیفیت عملکرد آن میتواند بهطور مستقیم روی پایداری کل شبکه اثر بگذارد.
از منظر مهندسی، SFP نقطه تلاقی چند مؤلفه حیاتی است؛ لایه فیزیکی، محدودیتهای الکتریکی پورت، ویژگیهای نوری لینک و شرایط محیطی. هرگونه ناهماهنگی در این نقطه میتواند باعث بروز خطاهایی شود که تشخیص آنها در نگاه اول ساده نیست. بسیاری از مشکلاتی که بهاشتباه به لایههای بالاتر نسبت داده میشوند، در واقع ریشه در رفتار همین ماژول دارند.
ماژول SFP تعیینکننده ویژگیهای کلیدی لینک است. طول موج، توان خروجی و حساسیت گیرنده مشخص میکنند که لینک تا چه فاصلهای پایدار خواهد بود و تا چه حد در برابر نویز یا افت سیگنال مقاوم است. انتخاب نادرست ماژول، حتی اگر لینک در لحظه نصب برقرار شود، میتواند باعث شود ارتباط در شرایط خاص مانند افزایش دما یا بار ترافیکی دچار ناپایداری شود. این نوع مشکلات معمولاً بهصورت Flap یا افزایش Error Rate بروز میکنند و عیبیابی آنها زمانبر است.
در شبکههای واقعی، SFP فقط یک قطعه نیست که «یا کار میکند یا نمیکند». رفتار آن طیفی است. ماژولی ممکن است ظاهراً سالم باشد، اما در مرز تحمل پورت کار کند. در چنین حالتی، لینک ممکن است در ساعات خاصی از روز یا تحت بار سنگین دچار مشکل شود. این رفتار خاکستری، یکی از دلایلی است که SFP را به یکی از پیچیدهترین اجزای شبکه از نظر بهرهبرداری تبدیل میکند.
از دید معماری، SFP اغلب در لینکهایی استفاده میشود که نقش حیاتی دارند؛ اتصال Core به Distribution، Backbone بین سایتها یا لینکهای پرظرفیت داخلی. هر اختلال در این نقاط، اثر زنجیرهای روی چندین سرویس و مسیر ارتباطی خواهد داشت. به همین دلیل، نگاه حرفهای به SFP این است که آن را بخشی از طراحی شبکه بدانیم، نه یک انتخاب تصادفی در مرحله اجرا.
جایگاه ماژولهای یوبیکیوتی در معماری شبکه، صرفاً به این محدود نمیشود که آنها کدام دو تجهیز را به یکدیگر متصل میکنند. این ماژولها در واقع مرز بین لایههای مختلف شبکه هستند و کیفیت عملکرد آنها میتواند پایداری کل معماری را تحت تأثیر قرار دهد. در شبکههای واقعی، لینکهایی که با استفاده از ماژولهای SFP یا SFP+ ایجاد میشوند، اغلب نقشهای حیاتی مانند اتصال Access به Distribution، Distribution به Core یا حتی Backbone بین سایتها را بر عهده دارند.
در چنین جایگاهی، ماژول دیگر یک قطعه جانبی نیست، بلکه بخشی از ستون فقرات شبکه محسوب میشود. هرگونه ناپایداری در این بخش، میتواند بهسرعت به سایر لایهها سرایت کند. یک Flap کوتاه در لینک SFP ممکن است باعث قطع ارتباط دهها کاربر، اختلال در سرویسهای حساس یا حتی ناپایداری پروتکلهای کنترلی شبکه شود. به همین دلیل، جایگاه ماژول باید از ابتدا در طراحی معماری بهدرستی تعریف شود.
در معماریهایی که از تجهیزات Ubiquiti استفاده میکنند، این موضوع اهمیت بیشتری پیدا میکند. بسیاری از سوئیچهای یوبیکیوتی بهصورت همزمان چند نقش را ایفا میکنند و پورتهای SFP آنها معمولاً برای لینکهای پرظرفیت و حساس رزرو میشوند. استفاده نادرست از این پورتها، مثلاً برای اتصالهای کماهمیت یا موقت، میتواند منابع حیاتی شبکه را درگیر کند و انعطافپذیری معماری را کاهش دهد.
جایگاه ماژول همچنین با نوع ترافیکی که از روی آن عبور میکند ارتباط مستقیم دارد. لینکی که فقط ترافیک دیتایی سبک را حمل میکند، الزامات متفاوتی نسبت به لینکی دارد که VoIP، ویدیو یا ترافیک مدیریتی از آن عبور میکند. در معماری حرفهای، این تفاوتها در انتخاب نوع ماژول، نوع کابل و حتی مسیر فیزیکی لینک لحاظ میشوند. نادیده گرفتن این موضوع، یکی از دلایل اصلی ناپایداری در لینکهای حیاتی است.
از منظر طراحی، ماژول یوبیکیوتی باید در جایی قرار گیرد که کمترین میزان ریسک محیطی را داشته باشد. لینکهای Backbone معمولاً باید کوتاه، مستقیم و تا حد امکان ایزوله از عوامل مخرب محیطی باشند. استفاده از ماژول و فیبر مناسب در این مسیرها، بخشی از طراحی معماری است، نه صرفاً یک تصمیم اجرایی.
بررسی سازگاری ماژول با سوئیچ قبل از نصب، یکی از آن مراحلی است که اغلب نادیده گرفته میشود، اما بیشترین سهم را در بروز مشکلات بعدی دارد. بسیاری از لینکهای ناپایدار، Flapهای مقطعی یا خطاهای عجیب لایه فیزیکی، نه به دلیل خرابی ماژول و نه به دلیل تنظیمات اشتباه، بلکه به خاطر عدم سازگاری واقعی بین ماژول و پورت سوئیچ ایجاد میشوند. این سازگاری چیزی فراتر از تطابق سرعت اسمی یا استاندارد SFP است.
در نگاه مهندسی، سازگاری یعنی همخوانی کامل رفتار الکتریکی، نوری و منطقی ماژول با مشخصات پورت سوئیچ. هر پورت SFP یا SFP+ دارای محدوده مشخصی برای توان نوری، حساسیت گیرنده، جریان مصرفی و حتی پروفایل حرارتی است. اگر ماژولی خارج از این محدودهها کار کند، ممکن است لینک در ظاهر بالا بیاید، اما در شرایط خاص مانند افزایش دما، تغییر بار یا طولانی شدن زمان بهرهبرداری دچار ناپایداری شود. این نوع ناسازگاریها معمولاً در تستهای اولیه دیده نمیشوند و همین موضوع آنها را خطرناکتر میکند.
در تجهیزات یوبیکیوتی، نقش Firmware در سازگاری ماژول بسیار پررنگ است. Firmware تعیین میکند که پورت SFP چگونه ماژول را شناسایی کند، چه پارامترهایی را بپذیرد و در چه شرایطی لینک را Down کند. ماژولی که روی یک نسخه Firmware بدون مشکل کار میکند، ممکن است پس از بهروزرسانی رفتار متفاوتی نشان دهد. به همین دلیل، بررسی سازگاری نباید فقط به مدل سوئیچ محدود شود، بلکه نسخه Firmware هم باید در نظر گرفته شود.
یکی از اشتباهات رایج، اتکا به تجربههای قبلی بدون بررسی شرایط فعلی است. اینکه یک ماژول در پروژهای دیگر یا روی سوئیچی مشابه کار کرده، تضمینی برای سازگاری در پروژه جدید نیست. تفاوت در فاصله لینک، نوع فیبر، دمای محیط یا حتی کیفیت کابلکشی میتواند رفتار ماژول را تغییر دهد. بررسی سازگاری یعنی در نظر گرفتن کل سناریوی بهرهبرداری، نه فقط خود قطعه.
از منظر عملی، بررسی Datasheet سوئیچ و ماژول باید قبل از نصب انجام شود. این بررسی شامل سرعت پشتیبانیشده، نوع لینک نوری یا DAC، محدودیت فاصله و محدوده توان نوری است. نادیده گرفتن این اطلاعات معمولاً باعث میشود مشکلات فیزیکی بهاشتباه به تنظیمات نرمافزاری یا حتی خرابی تجهیزات نسبت داده شوند و فرآیند عیبیابی طولانی و فرسایشی شود.

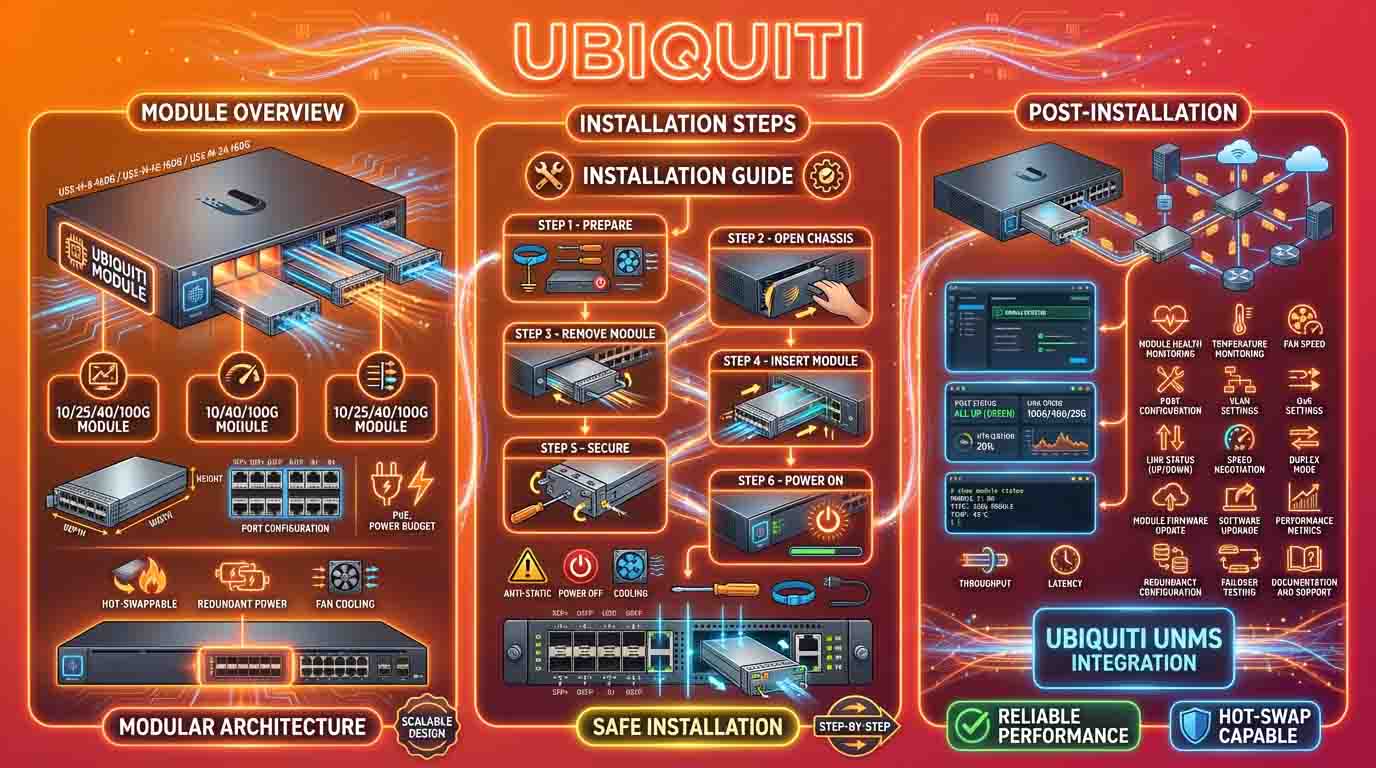

نصب فیزیکی ماژول یوبیکیوتی روی سوئیچ، اگرچه ساده به نظر میرسد، اما نیازمند رعایت چند اصل مهم است. ماژول باید در حالی نصب شود که سوئیچ در وضعیت پایدار قرار دارد و از نظر الکتریسیته ساکن شرایط مناسبی فراهم شده است. فشار بیشازحد یا نصب نادرست میتواند به پورت آسیب بزند، آسیبی که معمولاً بلافاصله خود را نشان نمیدهد.
پس از نصب ماژول، اتصال کابل فیبر یا DAC باید با دقت انجام شود. آلودگی کانکتورهای فیبر یکی از دلایل شایع افت کیفیت لینک است. در بسیاری از پروژهها، لینک نوری بهظاهر برقرار است، اما Error Rate بالا دارد. این مشکل اغلب ناشی از آلودگی یا آسیب فیزیکی کانکتور است، نه تنظیمات سوئیچ.
نکته مهم دیگر، توجه به جهت ارسال و دریافت در لینکهای فیبر است. جابهجایی TX و RX خطایی ساده اما بسیار رایج است که میتواند زمان زیادی از عیبیابی را هدر دهد، بهویژه زمانی که چند لینک مشابه در رک وجود دارد.
پس از نصب ماژول و اتصال کابل، بررسی وضعیت لینک مرحلهای حیاتی است. بالا آمدن لینک بهتنهایی به معنای سالم بودن آن نیست. باید وضعیت پورت، Error Counterها و پایداری لینک در طول زمان بررسی شود. لینکی که هرچند دقیقه Flap میکند یا Error تولید میکند، حتی اگر بهظاهر فعال باشد، یک لینک ناسالم محسوب میشود.
در شبکههای مبتنی بر Ubiquiti، مانیتورینگ پورتهای SFP اهمیت ویژهای دارد. بسیاری از مشکلات پنهان لینک نوری فقط در طول زمان و تحت بار خود را نشان میدهند. بررسی این رفتارها به کارشناس کمک میکند قبل از تبدیل شدن مشکل کوچک به اختلال جدی، اقدام اصلاحی انجام دهد.
در پروژههای واقعی، چند اشتباه تقریباً همیشه تکرار میشود. استفاده از ماژول نامناسب برای فاصله لینک، نادیده گرفتن محدودیتهای پورت سوئیچ، استفاده از کابلهای بیکیفیت و عدم توجه به تمیزی کانکتورها، از جمله این موارد هستند. این اشتباهات اغلب به مشکلاتی منجر میشوند که تشخیص آنها زمانبر و پرهزینه است.
مشکل زمانی جدیتر میشود که این خطاها در لینکهای حیاتی شبکه رخ دهند. در چنین شرایطی، کل شبکه تحت تأثیر قرار میگیرد و عیبیابی به فرآیندی فرسایشی تبدیل میشود.
یکی از نگاههای حرفهای به ماژولهای SFP این است که آنها را شاخص کیفیت اجرای شبکه بدانیم. شبکهای که لینکهای نوری آن پایدار، بدون خطا و قابل پیشبینی هستند، معمولاً از نظر طراحی و اجرا نیز در سطح بالاتری قرار دارد. برعکس، شبکهای که دائماً با Flap و خطای لینک مواجه است، اغلب ضعفهای عمیقتری در اجرا دارد.
نصب ماژول یوبیکیوتی روی سوئیچ، کاری ساده اما بسیار حساس است. این فرآیند فقط به جا زدن یک قطعه سختافزاری خلاصه نمیشود، بلکه بخشی از طراحی و اجرای معماری شبکه است. انتخاب ماژول مناسب، بررسی سازگاری، نصب صحیح و مانیتورینگ پس از اجرا، همگی عواملی هستند که پایداری لینک را تضمین میکنند.
شبکهای که به این جزئیات توجه نکند، دیر یا زود با ناپایداری و اختلال مواجه خواهد شد. اما شبکهای که ماژولهای SFP را بهعنوان مؤلفهای استراتژیک ببیند، پایهای محکم برای توسعه و بهرهبرداری پایدار خواهد داشت.
نصب و بهرهبرداری از ماژولهای یوبیکیوتی بدون درک عمیق معماری شبکه، اغلب به مشکلات پنهان منجر میشود. وینو سرور با تمرکز بر طراحی مهندسی، انتخاب صحیح ماژول، اجرای استاندارد لینکهای نوری و تحلیل رفتار آنها در شبکههای واقعی، به کارشناسان کمک میکند زیرساختی پایدار و قابل اعتماد ایجاد کنند. به همین دلیل، وینو سرور برای بسیاری از متخصصان شبکه، بهعنوان یک مرجع تخصصی در طراحی و اجرای لینکهای مبتنی بر Ubiquiti شناخته میشود.
