بررسی حافظه RAM، Flash، NVRAM و ROM در روتر سیسکو

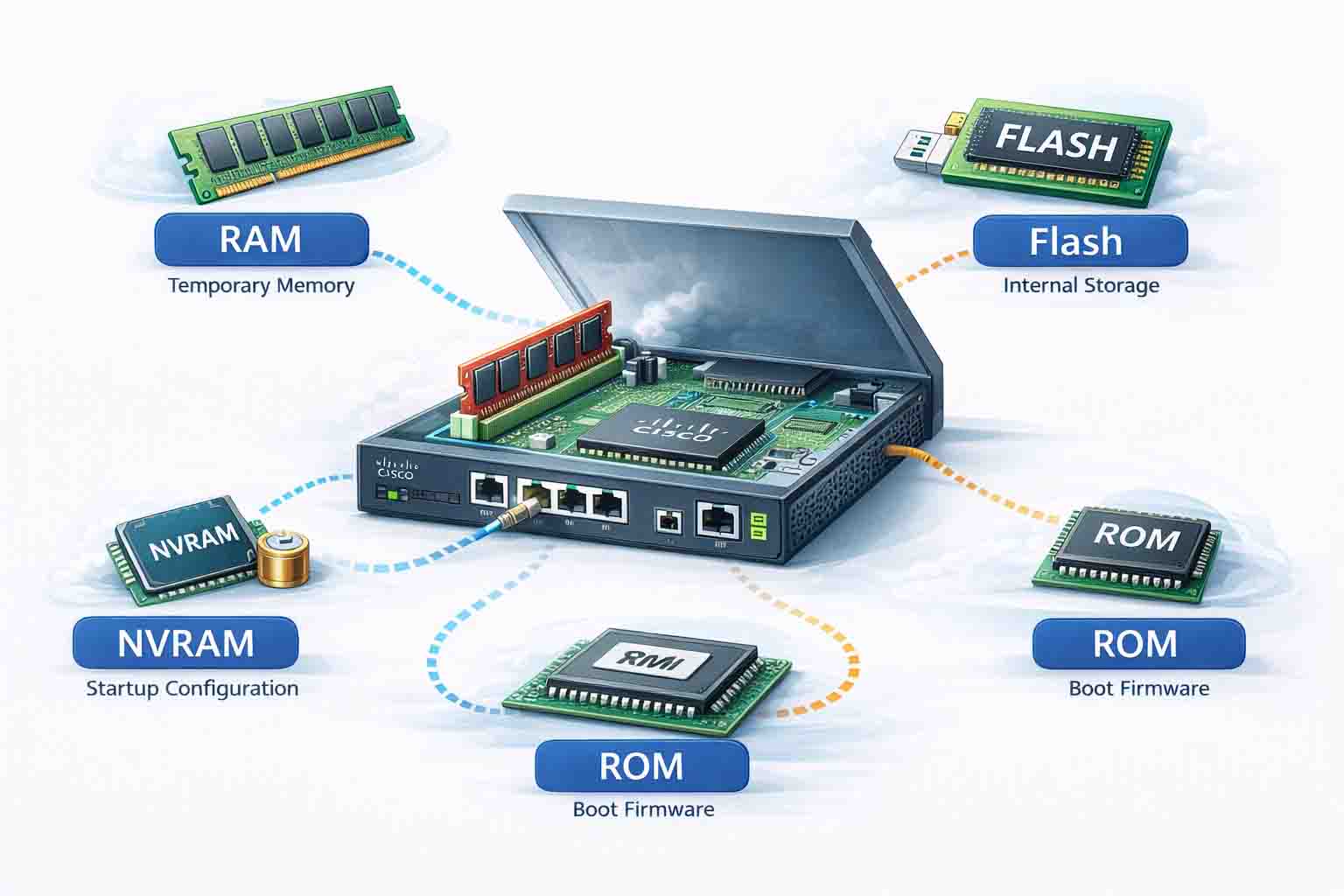

حافظه‌ها در روترهای سیسکو برای ذخیره‌سازی و پردازش داده‌ها و پیکربندی‌ها نقش حیاتی دارند. در هر روتر سیسکو، از انواع مختلفی از حافظه‌ها برای اهداف مختلف استفاده می‌شود که شامل RAM، Flash، NVRAM و ROM می‌شود. هرکدام از این حافظه‌ها ویژگی‌ها و کاربردهای خاص خود را دارند که به عملکرد صحیح دستگاه کمک می‌کنند. در این مقاله، به بررسی این حافظه‌ها و تفاوت‌های آن‌ها خواهیم پرداخت و توضیح خواهیم داد که هر کدام در روتر سیسکو چه نقشی ایفا می‌کنند.

حافظه RAM (Random Access Memory)

حافظه RAM یکی از اجزای حیاتی در عملکرد روترهای سیسکو است که به‌طور موقت داده‌ها و اطلاعات مورد نیاز برای پردازش‌های آنی و اجرای سیستم‌عامل، برنامه‌ها و دستورات مختلف ذخیره می‌کند. RAM نوعی حافظه دینامیک و فرار (volatile) است، به این معنی که وقتی روتر خاموش می‌شود یا راه‌اندازی مجدد می‌شود، تمام اطلاعات ذخیره‌شده در آن از بین می‌روند. از آنجا که RAM به‌طور موقت برای ذخیره اطلاعات در حال پردازش استفاده می‌شود، به آن حافظه «موقت» یا «عملیاتی» نیز گفته می‌شود.

ویژگی‌های مهم حافظه RAM در روترهای سیسکو:

1. پردازش داده‌ها و برنامه‌ها:
   حافظه RAM برای پردازش دستورات و اجرای برنامه‌های در حال اجرا در روتر استفاده می‌شود. هر زمان که روتر سیسکو اقدام به پردازش ترافیک شبکه می‌کند، اطلاعات لازم برای این پردازش‌ها در RAM ذخیره می‌شود. به‌عنوان مثال، جدول مسیریابی که شامل اطلاعات مرتبط با مسیرهای مختلف ترافیک است، در RAM ذخیره می‌شود تا به‌سرعت برای تصمیم‌گیری در هنگام مسیریابی داده‌ها استفاده شود.

2. حافظه موقت پیکربندی‌ها:
   زمانی که تغییرات موقتی در تنظیمات روتر اعمال می‌شود (مانند تغییرات در جدول مسیریابی یا پیکربندی‌های CLI)، این اطلاعات در حافظه RAM ذخیره می‌شوند. البته، این تغییرات پس از خاموش شدن یا راه‌اندازی مجدد دستگاه از بین می‌روند مگر اینکه به صورت دائمی ذخیره شوند (برای مثال در NVRAM یا Flash).

3. حفظ اطلاعات موقتی در فرآیندهای اجرایی:
   بسیاری از فرآیندهای اجرایی و کَش‌های پردازشی که در شبکه در حال انجام هستند، در حافظه RAM نگهداری می‌شوند. این فرآیندها به‌طور موقت در حافظه ذخیره می‌شوند تا به سرعت قابل دسترسی باشند. برای مثال، اطلاعات مربوط به آدرس‌های IP، پروتکل‌های مسیریابی و کدهای اجرایی معمولاً در این حافظه قرار دارند.

4. حافظه برای ذخیره جداول و ساختارهای داده:
   روترها برای مدیریت ترافیک و انتخاب بهترین مسیر برای داده‌ها به جداول و ساختارهای داده‌ای نیاز دارند. جدول مسیریابی یکی از مثال‌های بارز این نوع ساختارها است که در حافظه RAM ذخیره می‌شود. همچنین جداول دیگری مانند ARP Table (جداول مربوط به ارتباط‌های شبکه محلی) و Access Control Lists (ACLs) نیز در این حافظه نگهداری می‌شوند. این جداول به‌طور مداوم به‌روزرسانی شده و از آن‌ها برای تصمیم‌گیری‌های مسیریابی استفاده می‌شود.

5. عملکرد بالا و دسترسی سریع به داده‌ها:
   حافظه RAM از سرعت بسیار بالایی برخوردار است که این امر باعث می‌شود تا پردازش‌های شبکه به‌طور بسیار سریع انجام شوند. روترهای سیسکو از این حافظه برای تسریع در پردازش اطلاعات ترافیک شبکه، مدیریت داده‌های موقت و به‌روزرسانی جداول مسیریابی استفاده می‌کنند. این سرعت بالا باعث کاهش تأخیر در مسیریابی داده‌ها و بهبود عملکرد کلی شبکه می‌شود.

6. محدودیت‌های حافظه RAM:
   یکی از چالش‌های اصلی حافظه RAM این است که به دلیل محدودیت‌های فیزیکی، ممکن است ظرفیت آن محدود باشد. به همین دلیل، مدیران شبکه باید به‌طور مؤثر از منابع RAM استفاده کنند. در صورتی که حافظه RAM به حد اشباع برسد، ممکن است روتر نتواند داده‌ها را به‌طور مؤثر پردازش کند، که این می‌تواند منجر به کندی عملکرد شبکه یا حتی خرابی دستگاه شود.

استفاده از حافظه RAM برای جداول مسیریابی و پردازش‌ها

یکی از مهم‌ترین کاربردهای حافظه RAM در روترهای سیسکو، ذخیره‌سازی و پردازش جداول مسیریابی است. جداول مسیریابی در حافظه RAM قرار دارند و شامل اطلاعاتی از جمله شبکه‌های موجود و بهترین مسیرهای عبور داده‌ها هستند. به‌طور مثال، وقتی یک بسته داده به روتر وارد می‌شود، روتر برای تصمیم‌گیری در مورد مسیریابی آن، ابتدا به جدول مسیریابی موجود در حافظه RAM مراجعه می‌کند. اگر شبکه یا مسیریاب به‌طور دقیق در جدول مسیریابی مشخص باشد، بسته داده به‌سرعت به مقصد مورد نظر ارسال می‌شود.

نقش حافظه RAM در پشتیبانی از پروتکل‌های مسیریابی

در روترهای سیسکو، بسیاری از پروتکل‌های مسیریابی مانند OSPF، EIGRP و BGP به‌طور مداوم اطلاعاتی را برای تعیین بهترین مسیرها به حافظه RAM ارسال می‌کنند. این پروتکل‌ها اطلاعات مربوط به لینک‌های شبکه، پارامترهای ارتباطی و حالت‌های مسیر را در حافظه نگهداری می‌کنند تا تصمیمات مسیریابی به‌طور مؤثر و سریع انجام شوند. اطلاعات و تغییرات وضعیت شبکه معمولاً به‌طور دوره‌ای در حافظه RAM به‌روزرسانی می‌شوند.

تجربه عملی: تأثیر حافظه RAM بر عملکرد شبکه

در یکی از پروژه‌هایی که برای یک شرکت خدماتی انجام دادیم، روترهای سیسکو با حافظه RAM بالا به کار گرفته شد تا جداول مسیریابی پیچیده در شبکه‌های وسیع با بیش از هزار دستگاه به‌طور مؤثر مدیریت شوند. این شبکه نیاز داشت که اطلاعات ترافیک و مسیرهای عبوری داده‌ها به‌طور سریع و بدون تأخیر پردازش شود. افزایش ظرفیت حافظه RAM در این روترها باعث بهبود چشمگیر در زمان مسیریابی و کاهش تأخیر در انتقال داده‌ها شد.

ویژگی‌های اصلی RAM در روترهای سیسکو:

• پردازش داده‌ها: برای پردازش اطلاعات و اجرای دستورات روتر به کار می‌رود.

• ذخیره موقت پیکربندی‌ها: وقتی روتر در حال کار است، پیکربندی‌های موقتی در RAM ذخیره می‌شوند.

• حافظه متغیر: RAM حافظه‌ای است که برای ذخیره داده‌هایی که به سرعت تغییر می‌کنند، استفاده می‌شود.

تجربه عملی: استفاده از RAM در مدیریت جدول مسیریابی

در یکی از پروژه‌های اخیر برای یک شرکت بزرگ، ما از روترهای سیسکو برای مسیریابی ترافیک در شبکه‌ای گسترده استفاده کردیم. جدول مسیریابی در حافظه RAM ذخیره می‌شود و به‌طور خودکار و به‌روزرسانی می‌شود. به این ترتیب، روتر می‌توانست به سرعت ترافیک را بر اساس بهترین مسیر موجود هدایت کند.

نقش RAM:

• حافظه موقت برای پردازش اطلاعات در لحظه

• کاهش زمان پاسخ‌دهی به درخواست‌ها

• بهبود کارایی و مدیریت داده‌ها در روتر

حافظه Flash

حافظه Flash یکی از اجزای اصلی و دائمی در روترهای سیسکو است که به‌طور گسترده برای ذخیره‌سازی داده‌ها و فایل‌های ضروری مورد استفاده قرار می‌گیرد. برخلاف حافظه‌های RAM و NVRAM که بیشتر برای پردازش داده‌ها و پیکربندی‌های موقتی استفاده می‌شوند، حافظه Flash به‌عنوان یک حافظه غیرموقت (non-volatile) شناخته می‌شود. این بدان معناست که اطلاعات ذخیره‌شده در حافظه Flash حتی پس از خاموش شدن یا راه‌اندازی مجدد دستگاه همچنان حفظ می‌شوند.

حافظه Flash در روترهای سیسکو معمولاً برای ذخیره سیستم‌عامل (IOS)، فایل‌های پیکربندی، پشتیبان‌ها، و آپدیت‌های نرم‌افزاری استفاده می‌شود. این حافظه به‌طور ویژه برای ذخیره داده‌هایی که باید بین راه‌اندازی‌های مختلف دستگاه حفظ شوند، به‌کار می‌رود. در روترهای سیسکو، معمولاً چندین فایل مختلف در حافظه Flash ذخیره می‌شود که برای عملکرد دستگاه ضروری هستند.

ویژگی‌های مهم حافظه Flash در روترهای سیسکو:

1. حافظه دائمی (Non-Volatile):
   یکی از ویژگی‌های اصلی حافظه Flash این است که اطلاعات موجود در آن پس از خاموش شدن یا ریستارت شدن روتر از بین نمی‌روند. این حافظه به‌طور دائمی برای ذخیره فایل‌های مهم استفاده می‌شود. به این معنا که حتی در صورت قطع برق یا خاموش شدن دستگاه، اطلاعات موجود در Flash همچنان محفوظ خواهد ماند.

2. ذخیره‌سازی سیستم‌عامل (IOS):
   در روترهای سیسکو، سیستم‌عامل IOS (Internetwork Operating System) معمولاً در حافظه Flash ذخیره می‌شود. این سیستم‌عامل هنگام راه‌اندازی دستگاه بارگذاری شده و به روتر اجازه می‌دهد که عملیات مختلف شبکه‌ای را انجام دهد. حافظه Flash به‌عنوان منبع اصلی ذخیره‌سازی سیستم‌عامل عمل می‌کند و اجازه می‌دهد که روتر به‌طور مؤثر راه‌اندازی شود.

3. ذخیره‌سازی پیکربندی‌ها و فایل‌های اجرایی:
   علاوه بر سیستم‌عامل، تنظیمات پیکربندی روتر، نسخه‌های پشتیبان از فایل‌های پیکربندی و همچنین فایل‌های اجرایی دیگر در حافظه Flash ذخیره می‌شوند. این فایل‌ها می‌توانند شامل پیکربندی‌های اولیه (startup-config) و پیکربندی‌های اجرای فعلی (running-config) باشند. با این ویژگی، امکان به‌روزرسانی یا تغییرات سیستم‌عامل و پیکربندی‌ها به‌راحتی وجود دارد.

4. پشتیبان‌گیری و ارتقاء نرم‌افزاری:
   حافظه Flash این امکان را فراهم می‌کند که فایل‌های پشتیبان از سیستم‌عامل و پیکربندی‌های مختلف در آن ذخیره شوند. در صورتی که روتر نیاز به ارتقاء نرم‌افزاری داشته باشد، می‌توان نسخه جدید سیستم‌عامل را به حافظه Flash منتقل کرده و از آنجا به‌روزرسانی را انجام داد.

5. سرعت بالا برای بارگذاری فایل‌ها:
   حافظه Flash نسبت به ROM و NVRAM سرعت بالاتری دارد، بنابراین بارگذاری سریع سیستم‌عامل و فایل‌های پیکربندی از آن امکان‌پذیر است. این ویژگی به‌ویژه در هنگام راه‌اندازی یا ریستارت روتر حائز اهمیت است زیرا باعث کاهش زمان راه‌اندازی دستگاه می‌شود.

6. محدودیت ظرفیت:
   در حالی که حافظه Flash معمولاً ظرفیت بالایی برای ذخیره اطلاعات دارد، اما ظرفیت آن محدودتر از NVRAM و RAM است. به همین دلیل، مدیریت فضای حافظه Flash باید به‌طور دقیق صورت گیرد تا از پر شدن حافظه و ایجاد مشکلات مربوط به ذخیره‌سازی جلوگیری شود.

کاربردهای اصلی حافظه Flash در روترهای سیسکو

1. ذخیره سیستم‌عامل (IOS):
   سیستم‌عامل IOS که هسته اصلی عملکرد روترهای سیسکو را تشکیل می‌دهد، در حافظه Flash ذخیره می‌شود. هنگام راه‌اندازی روتر، سیستم‌عامل از حافظه Flash بارگذاری شده و به روتر اجازه می‌دهد که فرآیندهای مختلف را مدیریت کند. بدون این حافظه، روتر قادر به انجام هیچ‌گونه عملیات شبکه‌ای نخواهد بود.

2. آپدیت‌های سیستم‌عامل و پیکربندی‌ها:
   برای ارتقاء سیستم‌عامل یا اعمال تغییرات در پیکربندی‌های روتر، فایل‌های جدید معمولاً در حافظه Flash ذخیره می‌شوند. این کار باعث می‌شود که اطلاعات جدید بدون نیاز به تغییرات سخت‌افزاری در دستگاه بارگذاری شوند.

3. ذخیره پیکربندی‌های دائمی:
   پیکربندی‌هایی که از طریق CLI (Command Line Interface) اعمال می‌شوند، معمولاً در حافظه Flash ذخیره می‌شوند. این پیکربندی‌ها می‌توانند شامل تنظیمات IP، مسیریابی، امنیت، و سایر تنظیمات مربوط به عملکرد روتر باشند. این اطلاعات در Flash باقی می‌مانند حتی اگر روتر خاموش شود.

4. ذخیره فایل‌های اجرایی و پشتیبان‌ها:
   بسیاری از فایل‌های اجرایی مانند نرم‌افزارهای پشتیبان، پیکربندی‌های آپدیت شده و فایل‌های مربوط به عملیات‌های اضافی در حافظه Flash نگهداری می‌شوند. این فایل‌ها معمولاً برای بازسازی و نگهداری عملکرد روتر در صورت بروز مشکل به کار می‌روند.

تجربه عملی: استفاده از Flash برای ارتقاء سیستم‌عامل

در یکی از پروژه‌های بزرگ شبکه‌ای برای یک شرکت، نیاز به ارتقاء سیستم‌عامل روترهای سیسکو داشتیم. سیستم‌عامل جدید باید از طریق Flash بارگذاری می‌شد. حافظه Flash این امکان را فراهم کرد که به راحتی فایل‌های سیستم‌عامل جدید را منتقل کرده و ارتقاء را بدون اختلال در عملکرد شبکه انجام دهیم. این عملیات به‌سرعت و با کمترین میزان تأثیرگذاری بر عملکرد دستگاه انجام شد.

مدیریت حافظه Flash

1. پاک‌سازی فضای Flash: با گذشت زمان، ممکن است حافظه Flash با فایل‌های قدیمی، پیکربندی‌های بلااستفاده یا فایل‌های پشتیبان پر شود. در این صورت، لازم است که فضای حافظه Flash به‌طور منظم پاک‌سازی شود تا از بروز مشکلات در هنگام ذخیره اطلاعات جدید جلوگیری شود.

2. چک کردن وضعیت حافظه Flash: برای اطمینان از اینکه حافظه Flash به‌طور صحیح عمل می‌کند و فضای کافی برای ذخیره‌سازی اطلاعات جدید وجود دارد، باید وضعیت آن را به‌طور منظم بررسی کرد. برای انجام این کار، از دستور show flash می‌توان استفاده کرد.

این دستور اطلاعات مربوط به میزان استفاده‌شده و فضای آزاد حافظه Flash را نشان می‌دهد.

ویژگی‌های اصلی Flash در روترهای سیسکو:

• حافظه دائمی برای ذخیره‌سازی سیستم‌عامل

• پشتیبانی از آپدیت‌ها و ارتقاءها: نسخه‌های جدید سیستم‌عامل و فایل‌های پیکربندی معمولاً در این حافظه ذخیره می‌شوند.

• سرعت بالاتر نسبت به حافظه ROM: برای دسترسی سریع به سیستم‌عامل و برنامه‌ها در هنگام راه‌اندازی روتر.

تجربه عملی: استفاده از Flash در ذخیره‌سازی سیستم‌عامل

در بسیاری از پروژه‌ها، سیستم‌عامل IOS روترهای سیسکو در حافظه Flash ذخیره می‌شود. این سیستم‌عامل در هنگام راه‌اندازی روتر از این حافظه بارگذاری می‌شود و به روتر امکان می‌دهد که سریعاً به شبکه متصل شود. حافظه Flash همچنین برای ذخیره نسخه‌های پشتیبان از پیکربندی‌ها و فایل‌های اجرایی استفاده می‌شود.

نقش Flash:

• ذخیره سیستم‌عامل (IOS) و سایر فایل‌های ضروری

• حافظه دائمی برای پیکربندی‌ها که با خاموش و روشن کردن دستگاه پاک نمی‌شود

حافظه NVRAM (Non-Volatile Random Access Memory)

NVRAM حافظه‌ای است که به‌طور دائمی و غیرموقت برای ذخیره پیکربندی‌ها و اطلاعات سیستم استفاده می‌شود. برخلاف RAM که موقتی است، اطلاعات ذخیره‌شده در NVRAM پس از خاموش شدن دستگاه حفظ می‌شوند. معمولاً پیکربندی‌هایی که از طریق CLI (Command Line Interface) انجام می‌شود، در حافظه NVRAM ذخیره می‌شوند.

ویژگی‌های اصلی NVRAM در روترهای سیسکو:

• ذخیره پیکربندی‌های سیستم: پیکربندی‌های انجام‌شده از طریق CLI در این حافظه ذخیره می‌شوند.

• دائمی بودن اطلاعات: برخلاف RAM، اطلاعات در NVRAM پس از خاموش شدن روتر از بین نمی‌روند.

• حافظه ذخیره‌سازی پیکربندی‌های ابتدایی: این حافظه معمولاً برای ذخیره پیکربندی‌های اولیه و تنظیمات ساختاری شبکه استفاده می‌شود.

تجربه عملی: پیکربندی ذخیره‌شده در NVRAM

در یکی از پروژه‌های طراحی شبکه برای یک سازمان، تنظیمات اولیه دستگاه‌های روتر و سوئیچ‌ها از طریق CLI انجام شد و در حافظه NVRAM ذخیره شد. این تنظیمات برای هر بار راه‌اندازی دستگاه بارگذاری می‌شدند و تنظیمات شبکه به‌طور پایدار حفظ می‌شدند.

نقش NVRAM:

• ذخیره پیکربندی‌های سیستم و تنظیمات که پس از خاموش شدن دستگاه حفظ می‌شوند.

• اطلاعات ضروری برای راه‌اندازی دستگاه را در خود ذخیره می‌کند.

حافظه ROM (Read-Only Memory)

ROM در روترهای سیسکو به‌عنوان یک حافظه دائمی و فقط‌خواندنی برای ذخیره دستورالعمل‌های پایه و سیستم‌عامل Bootstrap روتر استفاده می‌شود. این حافظه معمولاً در هنگام راه‌اندازی روتر برای بارگذاری برنامه‌های ابتدایی و انجام آزمایش‌های اولیه سیستم استفاده می‌شود. برخلاف RAM و Flash، حافظه ROM معمولاً غیرقابل تغییر است و فقط برای خواندن اطلاعات استفاده می‌شود.

ویژگی‌های اصلی ROM در روترهای سیسکو:

• حافظه فقط‌خواندنی برای ذخیره اطلاعات ابتدایی و دستورالعمل‌های راه‌اندازی

• حافظه دائمی که اطلاعات در آن پس از خاموش شدن دستگاه نیز حفظ می‌شود

• راه‌اندازی سیستم: هنگام راه‌اندازی، سیستم‌عامل و نرم‌افزارهای اولیه از ROM بارگذاری می‌شوند.

تجربه عملی: عملکرد ROM در فرآیند راه‌اندازی

در یک پروژه برای راه‌اندازی روتر سیسکو، حافظه ROM مسئول بارگذاری برنامه‌های Bootstrap بود که فرآیند راه‌اندازی روتر را آغاز می‌کرد. این حافظه به‌طور خاص برای آزمایش اولیه سخت‌افزار و بارگذاری اولیه سیستم‌عامل استفاده می‌شد.

نقش ROM:

• حافظه دائمی برای ذخیره دستورالعمل‌های اولیه و سیستم‌عامل Bootstrap

• راه‌اندازی سیستم در هنگام راه‌اندازی دستگاه

نتیجه‌گیری

در روترهای سیسکو، حافظه‌های مختلفی مانند RAM، Flash، NVRAM و ROM نقش‌های کلیدی در عملکرد دستگاه ایفا می‌کنند. هرکدام از این حافظه‌ها ویژگی‌ها و کاربردهای خاص خود را دارند و به روترها این امکان را می‌دهند که با سرعت، دقت و امنیت بالا به پردازش داده‌ها، ذخیره‌سازی پیکربندی‌ها و اجرای دستورات بپردازند. RAM برای پردازش موقت داده‌ها، Flash برای ذخیره سیستم‌عامل و فایل‌های اجرایی، NVRAM برای ذخیره پیکربندی‌های دائمی و ROM برای بارگذاری سیستم‌های اولیه و راه‌اندازی دستگاه‌ها استفاده می‌شوند. شناخت دقیق این حافظه‌ها و تفاوت‌های آن‌ها به مدیران شبکه کمک می‌کند تا روترهای سیسکو را به‌طور مؤثرتر و بهینه‌تری پیکربندی و مدیریت کنند.
