نصب کیج هارد سرور اچ پی HP

نصب کیج هارد سرور اچ پی HP زمانی به یک ضرورت تبدیل می‌شود که اسلات‌های پیش‌فرض شاسی، دیگر پاسخ‌گوی رشد حجم داده‌ها نباشند. این فرآیند در چهار مرحله کلیدی خلاصه می‌شود: بررسی سازگاری کیج با مدل و نسل سرور، نصب مکانیکی دقیق در شاسی، اتصال کابل‌های SAS یا Mini-SAS به کنترلر RAID و در نهایت پیکربندی آرایه از طریق ابزارهای رسمی HPE. اگر حتی یک مرحله نادیده گرفته شود، دیسک‌ها یا در زمان بوت شناسایی نمی‌شوند یا در طول کار دچار ناپایداری خواهند شد. در ادامه هر مرحله را با نکات اجرایی، تجربه‌های واقعی و خطاهای رایج بررسی می‌کنیم.

فهرست مطالب

نقش کیج هارد در معماری ذخیره‌سازی سرورهای اچ پی

کیج هارد در سرورهای HPE ProLiant ماژولی است که دیسک‌های SFF یا LFF را در جایگاه‌های استاندارد نگه می‌دارد و از طریق بک‌پلین به کنترلر RAID متصل می‌کند. این قطعه صرفاً یک قاب فلزی نیست؛ بلکه واسط فیزیکی و مسیر سیگنالینگ بین هارد و مادربرد است و کیفیت اتصال آن مستقیماً بر پایداری لینک SAS اثر می‌گذارد. به همین دلیل در مستندات رسمی، کیج بخشی از زیرسیستم ذخیره‌سازی محسوب می‌شود، نه یک قطعه جانبی ساده.

در یکی از پروژه‌های ارتقای زیرساخت روی HPE ProLiant DL380 Gen10، سازمانی قصد افزایش تعداد دیسک‌ها را از 8 به 16 عدد داشت، اما شاسی استاندارد ظرفیت بیشتری نداشت. بدون نصب کیج دوم و اتصال آن به کنترلر Smart Array، این ارتقا عملاً غیرممکن بود. پس از نصب، ظرفیت ذخیره‌سازی سرور دو برابر شد و نیازی به جایگزینی کامل سرور پیش نیامد. این تجربه نشان می‌دهد کیج هارد بخشی از معماری توسعه‌پذیری سرور است؛ اگر برای انتخاب دیسک‌های سازگار با این معماری نیاز به قیمت‌گذاری دارید، می‌توانید لیست

قیمت هارد سرور اچ پی را بررسی کنید.

پیش‌نیازهای نصب کیج هارد سرور اچ پی

بیشترین توقف‌های پروژه‌های ارتقای ظرفیت، نه در لحظه نصب بلکه در مرحله آماده‌سازی رقم می‌خورد؛ زمانی که کیج یا کابل نامناسب خریداری شده یا نسل سرور به‌درستی تشخیص داده نشده است. پیش از باز کردن درب سرور، موارد زیر باید فراهم و تأیید شده باشد:

  • Part Number دقیق کیج و تطبیق آن با مستندات QuickSpecs مدل سرور
  • شناسایی نسل سرور؛ کیج‌های Gen9، Gen10 و Gen11 اغلب قابل جایگزینی متقابل نیستند
  • تعیین نوع شاسی: SFF برای دیسک‌های 2.5 اینچی و LFF برای دیسک‌های 3.5 اینچی
  • کنترلر RAID هوشمند HPE با حداقل یک پورت خالی و سازگار با کیج
  • کابل SAS یا Mini-SAS HD با کانکتور و طول متناسب با مسیر داخلی شاسی
  • بند آنتی‌استاتیک و ابزار مناسب برای بستن پیچ‌های ریز شاسی
  • تهیه بکاپ کامل از آرایه‌های موجود و دسترسی به آخرین نسخه Service Pack for ProLiant

هرچند نصب کیج به‌طور معمول با داده‌های موجود تماس مستقیمی ندارد، کار روی زیرسیستم ذخیره‌سازی بدون بکاپ یک ریسک غیرضروری است. همچنین به یک محدودیت مهم توجه کنید: ظرفیت اسلات‌های هر کیج و حداکثر تعداد درایوهای مجاز هر مدل سرور، مقدار ثابتی است که در QuickSpecs مشخص شده و با نصب کیج بیشتر نمی‌شود. توصیه می‌شود پیش از تغییر سخت‌افزار، فریمور کنترلر و بک‌پلین از طریق SPP به آخرین نسخه پایدار به‌روزرسانی شود تا خطاهای شناسایی ناشی از ناسازگاری نسخه‌ها رخ ندهد.

بررسی سازگاری کیج با مدل سرور و نسل آن

پیش از خرید و نصب، باید سازگاری کیج با نسل سرور، نوع شاسی و کنترلر RAID بررسی شود تا از بروز خطای شناسایی یا ناسازگاری جلوگیری گردد. شباهت ظاهری میان کیج‌های نسل‌های مختلف فریب‌دهنده است و در عمل، کانکتورها، فریمور بک‌پلین و نقاط اتصال برق آن‌ها متفاوت است. مرجع نهایی این بررسی، مستندات QuickSpecs هر مدل است که فهرست Part Numberهای مجاز را مشخص می‌کند و از طریق

مرکز پشتیبانی رسمی HPE قابل استعلام است.

در یک پروژه واقعی، کیج نسل Gen9 روی سرور Gen10 نصب شد اما بک‌پلین به‌درستی شناسایی نشد. بررسی بعدی نشان داد کانکتور و فریمور این دو نسل متفاوت است و این اشتباه، هزینه زمانی و مالی قابل‌توجهی به پروژه تحمیل کرد. درس این تجربه روشن است: همیشه Part Number را با مستندات رسمی تطبیق دهید و صرف شباهت ظاهری ملاک تصمیم نیست. اگر در تشخیص قطعه صحیح مطمئن نیستید، پیش از خرید با کارشناسان حوزه

هارد استوریج اچ پی مشورت کنید تا مسیر ارتقا بدون توقف طی شود.

مراحل نصب فیزیکی کیج هارد در شاسی سرور

نصب فیزیکی مرحله‌ای است که ساده به نظر می‌رسد، اما کیفیت اتصال مکانیکی آن تعیین‌کننده پایداری سیگنال است. کیج ناقص‌نصب باعث لرزش، اتصال ناپایدار و حتی قطعی متناوب دیسک‌ها می‌شود. ترتیب پیشنهادی کار به این صورت است:

  • گام 1: سرور را به‌صورت طبیعی از طریق iLO یا سیستم‌عامل خاموش کنید، کابل‌های برق و شبکه را جدا کنید و چند لحظه برای تخلیه بار باقیمانده صبر کنید.
  • گام 2: بند آنتی‌استاتیک را به مچ دست بزنید و آن را به بدنه فلزی شاسی متصل کنید.
  • گام 3: پنل جلویی یا درب قفل شاسی را باز کنید و فضای نصب کیج را از نظر تمیزی و سالم بودن ریل‌ها بازبینی کنید.
  • گام 4: کیج را هم‌راستا با ریل‌های مخصوص قرار داده و با فشار یکنواخت تا قفل شدن کامل جلو ببرید.
  • گام 5: پیچ‌های نگهدارنده را در همه نقاط تعیین‌شده ببندید تا هیچ لقی مکانیکی باقی نماند.
  • گام 6: پنل جلویی را نصب کنید و پیش از روشن کردن سرور، یک بازبینی بصری نهایی روی تراز و نشستن کامل کیج انجام دهید.

در یک پروژه دیتاسنتری، به‌دلیل قفل نشدن کامل کیج در جای خود، یکی از دیسک‌ها به‌صورت متناوب از آرایه خارج می‌شد و تیم عملیات بارها با هشدار درایو در ساعات غیرکاری مواجه می‌شد. پس از بازبینی مشخص شد کیج به‌طور کامل در جای خود ننشسته بود. پس از مستقر کردن صحیح و بستن پیچ‌های نگهدارنده، مشکل قطع ارتباط دیسک به‌طور کامل برطرف شد. این تجربه نشان می‌دهد حتی در سطح سخت‌افزار، دقت مکانیکی اهمیت حیاتی دارد.

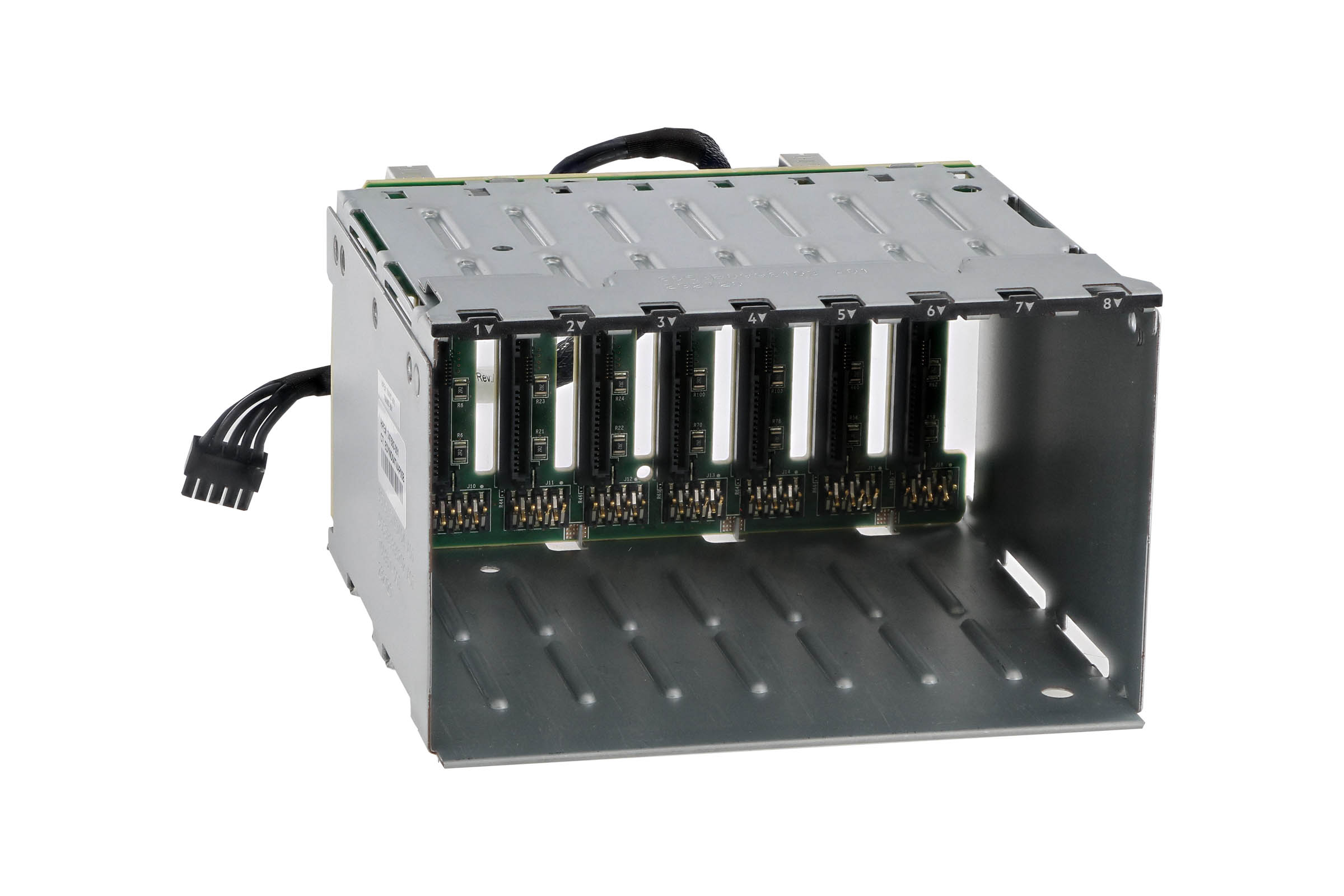

نصب کیج هارد سرور اچ پی HP؛ نصب کیج هارد SFF در شاسی سرور اچ پی HP

اتصال کابل‌های SAS و Mini-SAS به کنترلر RAID

پس از استقرار کیج، نوبت به اتصال سیگنال می‌رسد. کابل‌های SAS یا Mini-SAS باید از بک‌پلین کیج به پورت‌های کنترلر Smart Array متصل شوند؛ بدون این اتصال، کیج صرفاً یک قاب خالی است. در نسل‌های جدیدتر معمولاً از کانکتورهای Mini-SAS HD مانند SFF-8643 استفاده می‌شود و در نسل‌های قدیمی‌تر کانکتور SFF-8087 رایج است. هنگام اتصال به جهت درج کانکتور و کلیپس قفل دقت کنید، کابل‌ها را با شعاع ملایم مسیریابی کنید و از تلاقی بی‌ضرورت با کابل‌های برق خودداری نمایید.

در پروژه‌ای با کنترلر Smart Array P408i، کیج دوم نصب شده بود اما کابل دوم بک‌پلین به کنترلر متصل نشده بود. در نتیجه تنها نیمی از اسلات‌ها در محیط مدیریت دیده می‌شدند. با اتصال کابل دوم و بازبینی وضعیت درایوها از طریق Intelligent Provisioning، تمام دیسک‌ها شناسایی شدند. این مرحله ساده اما حیاتی است و در ارتقاهای سریع، به‌ویژه وقتی فشار زمانی وجود دارد، اغلب نادیده گرفته می‌شود.

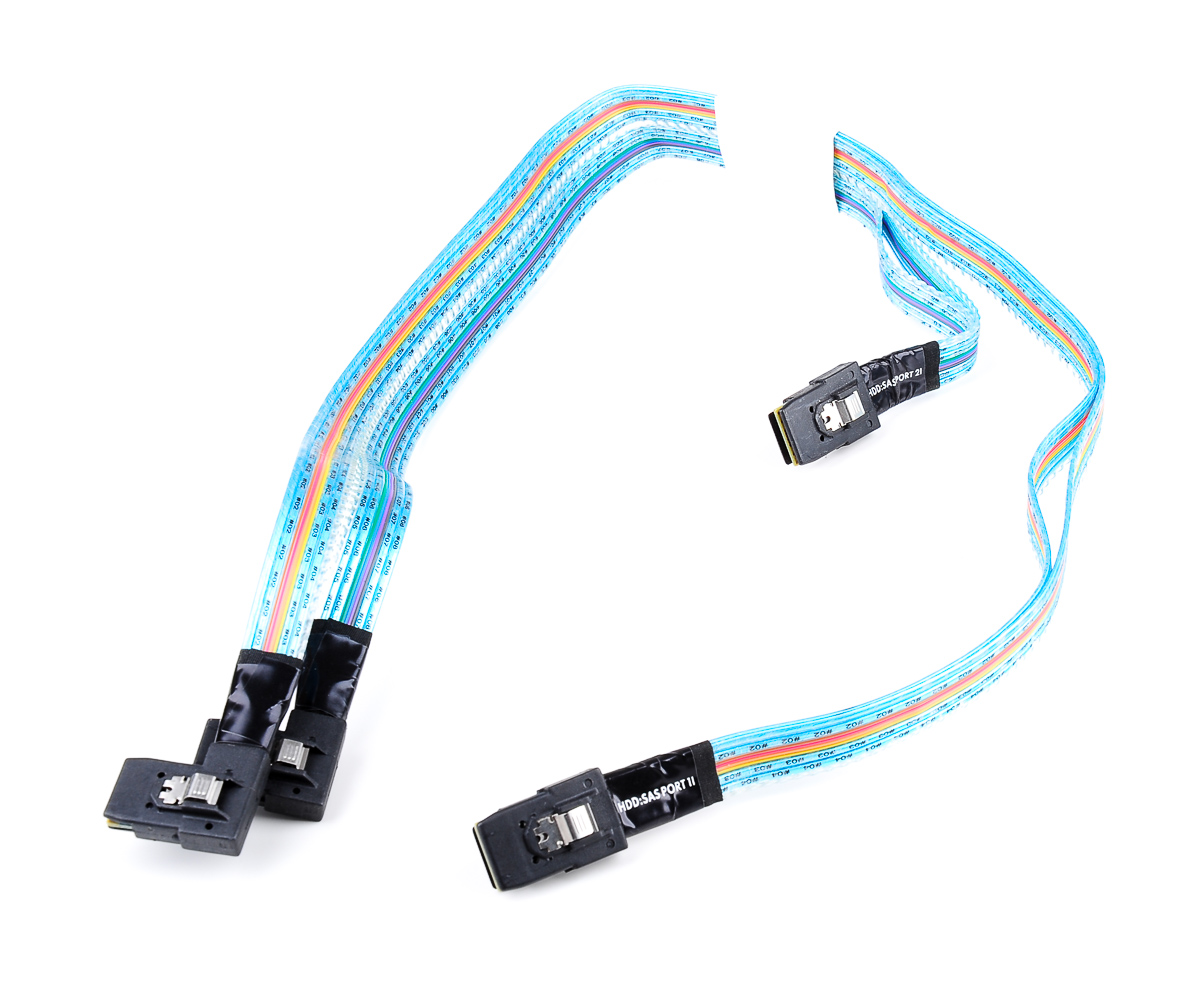

نصب کیج هارد سرور اچ پی HP؛ اتصال کابل Mini SAS به بک‌پلین کیج هارد سرور اچ پی HP

پیکربندی RAID پس از شناسایی دیسک‌ها

وقتی همه دیسک‌ها شناسایی شدند، باید از طریق ابزارهای رسمی HPE آرایه منطقی ساخته شود. پیکربندی کیج هارد سرور HP عملاً در همین مرحله به پایان می‌رسد و ابزار اصلی آن، HPE Smart Storage Administrator است که هم درون Intelligent Provisioning و هم درون سیستم‌عامل در دسترس است. مسیر متداول در زمان بوت به این صورت است:

  • گام 1: سرور را روشن کنید و هنگام نمایش منوی بوت، کلید F10 را برای ورود به Intelligent Provisioning فشار دهید.
  • گام 2: گزینه Perform Maintenance را انتخاب و وارد HPE Smart Storage Administrator شوید.
  • گام 3: کنترلر مربوط به کیج جدید را برگزینید و فهرست درایوهای فیزیکی شناسایی‌شده را بازبینی کنید.
  • گام 4: با گزینه ایجاد Logical Drive، سطح RAID و درایوهای عضو آرایه را تعیین کنید.
  • گام 5: تنظیمات کش نوشتن را متناسب با نوع دیسک و الگوی بار تنظیم کنید، پیکربندی را ذخیره کنید و سرور را ری‌استارت نمایید.

انتخاب سطح RAID باید بر اساس الگوی بار کاری انجام شود، نه صرفاً بر اساس ظرفیت خام. RAID10 برای بارهای نوشتن‌محور و محیط‌های مجازی‌سازی، RAID5 برای الگوهای خواندن‌محور با اولویت ظرفیت و RAID6 برای آرایه‌های بزرگ‌تر با نیاز به تحمل خطای بیشتر، انتخاب‌های رایجی هستند. در یک پروژه مالی، پس از افزودن کیج جدید، RAID5 روی بار نوشتن سنگین پیکربندی شده بود و کارایی افت کرد؛ با تغییر طرح به RAID10، تاخیر پاسخ‌دهی بهبود یافت. در نسل‌های قدیمی‌تر سرور نیز همین کار از طریق منوی بوت خود کنترلر در مرحله POST قابل انجام است.

افزودن کیج صرفاً ظرفیت را زیاد می‌کند و پیکربندی صحیح RAID است که عملکرد نهایی را تعیین می‌کند.

اگر بخشی از دیسک‌های جدید SSD هستند و قصد دارید از آن‌ها به‌عنوان کش برای آرایه هاردهای مکانیکی استفاده کنید، قابلیت Smart Cache روی ریدکنترلرهای HPE می‌تواند کارایی خواندن را بهبود دهد؛ جزئیات عملکرد و شرایط لایسنس این قابلیت را در مقاله مربوطه بررسی کرده‌ایم.

تست و مانیتورینگ پس از نصب کیج هارد

پس از نصب و پیکربندی، وضعیت دیسک‌ها و سلامت آرایه باید از طریق iLO و Smart Storage Administrator بررسی شود تا از عملکرد پایدار اطمینان حاصل گردد. در رابط وب iLO، مسیر System Information و بخش Storage، فهرست درایوها و وضعیت سلامت هر کنترلر را نشان می‌دهد؛ چراغ‌های LED جلویی هر درایو نیز شناسایی سریع وضعیت را ممکن می‌کنند. رخدادهای مرتبط با درایو و کنترلر در Integrated Management Log ثبت می‌شوند و بازبینی این لاگ برای تشخیص خطاهای متناوب ضروری است.

در یکی از پروژه‌ها، پس از نصب کیج جدید، یکی از دیسک‌ها معیوب بود که همان تست اولیه و بررسی وضعیت در Smart Storage Administrator آن را مشخص کرد و پیش از ورود سرور به محیط Production تعویض شد. این مرحله ساده، تضمین‌کننده پایداری زیرساخت است. پس از ورود به محیط عملیاتی نیز توصیه می‌شود هشدارهای iLO برای رخدادهای درایو فعال باشد و سلامت آرایه به‌صورت دوره‌ای بازبینی شود تا خرابی‌های زودهنگام پیش از تبدیل شدن به بحران شناسایی شوند.

دو سناریوی واقعی از پروژه‌های ارتقای ظرفیت

سناریوی اول: ارتقای ظرفیت برای محیط مجازی‌سازی

در یک محیط مجازی‌سازی با 12 هاست، یکی از سرورها به‌واسطه رشد ماشین‌های مجازی با کمبود Storage مواجه شده بود و فشار به سایر هاست‌ها منتقل می‌شد. راهکار پیشنهادی، نصب کیج اضافی، افزودن 8 دیسک SSD و ایجاد RAID10 بود. پس از نصب، فضای Datastore افزایش یافت و فشار روی سایر هاست‌ها کاهش پیدا کرد. اگر به‌جای این ارتقا سرور جدید خریداری می‌شد، هزینه پروژه به‌شکل محسوسی بالاتر می‌بود. این پروژه نشان داد گاهی توسعه کیج هارد، هم تصمیم اقتصادی‌تر است و هم از نظر فنی کم‌ریسک‌تر. اگر مقایسه هزینه میان ارتقای داخلی و راهکار ذخیره‌سازی مستقل برایتان مهم است، گزینه‌های

خرید استوریج اچ پی را نیز در کنار ارتقای سرور موجود بررسی کنید.

سناریوی دوم: انتخاب اشتباه کیج و درس آن

در سازمانی دیگر، برای سروری با شاسی SFF یک کیج LFF خریداری شد. از نظر ظاهری قطعه مشابه به نظر می‌رسید، اما ابعاد اسلات‌ها و بک‌پلین کاملاً متفاوت بود و نصب فیزیکی عملاً ممکن نشد؛ نتیجه، توقف پروژه تا رسیدن قطعه صحیح بود. پس از بررسی دقیق Part Number و نسل سرور، کیج مناسب تهیه و نصب شد. پیشگیری از این خطا نیازمند یک چک‌لیست ساده است: تعیین نسل، تعیین نوع شاسی و تأیید Part Number پیش از خرید، نه پس از باز کردن بسته.

اشتباهات رایج و عیب‌یابی پس از نصب کیج هارد سرور اچ پی

اکثر مشکلاتی که پس از نصب کیج هارد اچ پی بروز می‌کنند، در چند الگوی محدود خلاصه می‌شوند. جدول زیر نشانه‌های متداول، علت احتمالی و راه‌حل عملی را جمع‌بندی می‌کند تا پیش از ثبت درخواست پشتیبانی، بتوانید بازبینی اولیه را خودتان انجام دهید:

نشانه علت احتمالی راه‌حل
دیسک در سیستم شناسایی نمی‌شود نشستن ناقص درایو در اسلات یا اتصال ناپایدار برق بک‌پلین درایو را خارج و دوباره با قفل کامل قرار دهید؛ اتصال برق بک‌پلین را بررسی کنید
نیمی از اسلات‌های کیج دیده نمی‌شوند متصل نبودن کابل دوم Mini-SAS به کنترلر کابل دوم را متصل و وضعیت را در Smart Storage Administrator بازبینی کنید
خروج متناوب دیسک از آرایه قفل نشدن کامل کیج یا لقی مکانیکی در شاسی پیچ‌های نگهدارنده را ببندید و کیج را از نو مستقر و تراز کنید
خطای فریمور بک‌پلین هنگام بوت قدیمی بودن فریمور کنترلر یا بک‌پلین آخرین Service Pack for ProLiant را اعمال و سرور را ری‌استارت کنید
خطای ناسازگاری سخت‌افزار در مرحله POST ناسازگاری نسل کیج و سرور Part Number را با QuickSpecs مدل سرور تطبیق دهید
