کابل Straight و Crossover از آن دسته مفاهیمی هستند که تقریباً همه کارشناسان شبکه نامشان را شنیدهاند، اما در عمل، در پروژههای واقعی کمتر بهصورت آگاهانه درباره آنها تصمیمگیری میشود. بسیاری از شبکهها امروز بدون توجه به نوع کابل کار میکنند و همین موضوع باعث شده این تصور شکل بگیرد که تفاوت این دو کابل دیگر اهمیتی ندارد. اما در شبکههایی که مبتنی بر تجهیزات یوبیکیوتی هستند، این تفاوت هنوز هم میتواند در عیبیابی، طراحی و درک درست رفتار لینک نقش داشته باشد.
در این مقاله، تفاوت کابل شبکه Crossover و Straight را نه بهصورت تئوریک و کتابی، بلکه از زاویه رفتار آنها در معماری شبکههای یوبیکیوتی بررسی میکنیم. هدف این است که بدانیم این تفاوت کجا واقعاً بیاثر شده و کجا هنوز دانستن آن ضروری است.

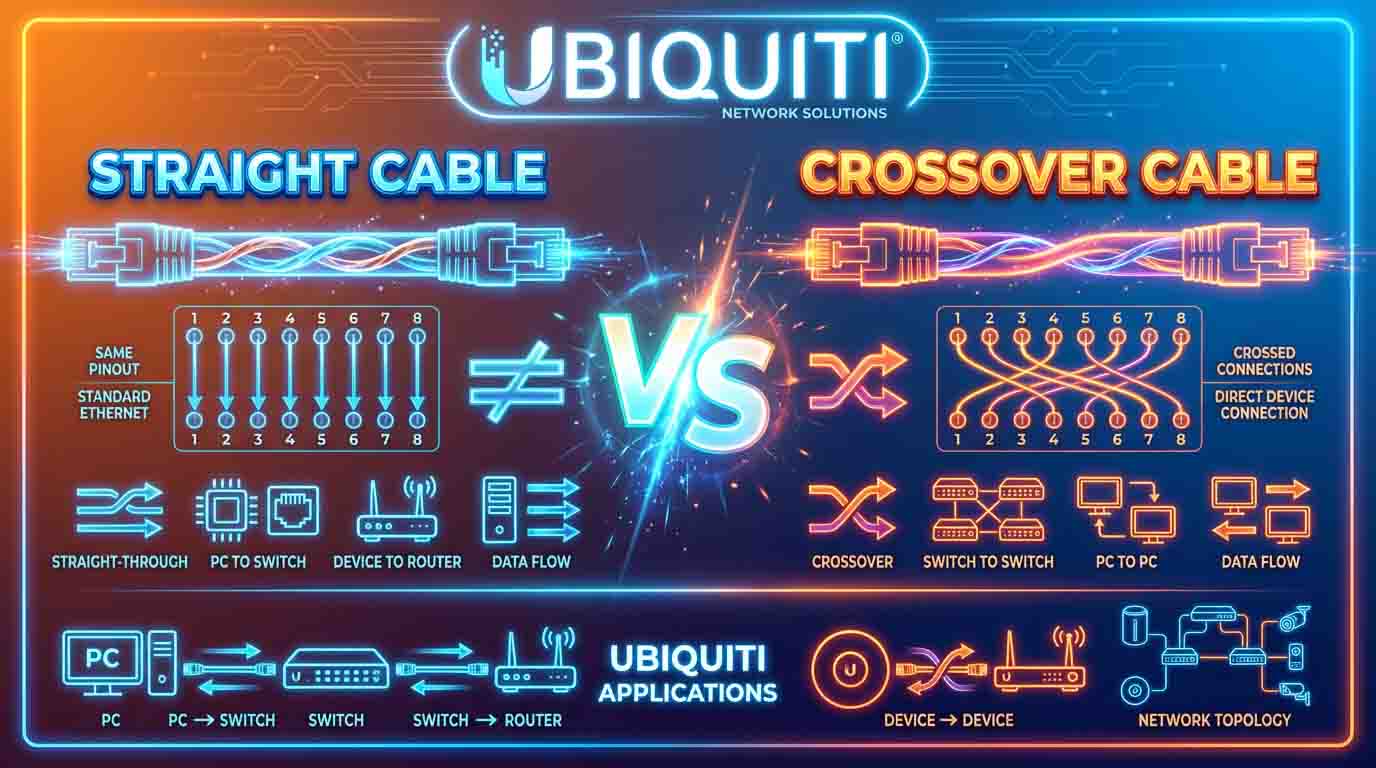

در بسیاری از توضیحهای ساده، تفاوت کابل Straight و Crossover به جابهجایی رنگ چند زوج سیم در سوکت RJ45 خلاصه میشود. این نوع توضیح اگرچه از نظر فنی درست است، اما تصویر ناقصی از دلیل وجود این دو نوع کابل ارائه میدهد. رنگبندی سیمها فقط نمایش ظاهری یک تفاوت عمیقتر در منطق ارتباط اترنت است، نه خود مسئله اصلی.
کابل Straight زمانی معنا پیدا میکند که دو تجهیز با نقشهای متفاوت به یکدیگر متصل میشوند. در این حالت، زوجهایی که یک طرف برای ارسال استفاده میکند، در طرف مقابل بهعنوان زوجهای دریافت در نظر گرفته شدهاند. این تطابق باعث میشود بدون نیاز به جابهجایی داخلی، ارتباط برقرار شود. در مقابل، کابل Crossover برای زمانی طراحی شده که دو تجهیز با نقش مشابه مستقیماً به هم متصل میشوند و هر دو انتظار دارند روی یک زوج مشخص ارسال کنند و روی زوج دیگری دریافت داشته باشند.
دلیل اصلی تفاوت این دو کابل، محدودیتهای سختافزاری نسلهای اولیه تجهیزات شبکه بوده است. پورتهای اترنت قدیمی نمیتوانستند نقش خود را بهصورت پویا تغییر دهند. آنها بهطور ثابت تعریف شده بودند که کدام زوج برای ارسال و کدام برای دریافت استفاده شود. کابل Crossover با جابهجا کردن این زوجها، این محدودیت را دور میزد و اجازه میداد دو دستگاه همنوع بدون واسطه به هم متصل شوند.
نکته مهم این است که این تفاوت فقط در سطح اتصال فیزیکی باقی نمیماند. نوع کابل میتواند روی رفتار لینک در لحظه برقراری ارتباط اثر بگذارد. اگر تطابق ارسال و دریافت بهدرستی انجام نشود، لینک یا اصلاً بالا نمیآید یا رفتاری ناپایدار خواهد داشت. در گذشته، همین مسئله یکی از دلایل اصلی قطع و وصلهای عجیب یا عدم برقراری لینک در برخی شبکهها بود.
در شبکههای مدرن و بهویژه در تجهیزات یوبیکیوتی، این منطق تا حد زیادی به داخل پورتها منتقل شده است. اما درک اینکه چرا اساساً دو نوع کابل وجود داشته، هنوز هم برای تحلیل رفتار لایه فیزیکی ضروری است. این درک به کارشناس شبکه کمک میکند بداند چه زمانی مشکل واقعاً به نوع کابل مربوط است و چه زمانی باید دنبال علت در جای دیگری باشد.
برای درک واقعی تفاوت کابلهای Straight و Crossover، باید به لایه فیزیکی شبکه و نحوه رفتار پورتهای اترنت نگاه کرد. در این لایه، ارتباط فقط درباره عبور داده نیست، بلکه درباره جهت، زمان و هماهنگی ارسال و دریافت سیگنالهای الکتریکی است. هر پورت اترنت بهصورت ذاتی با این فرض طراحی میشود که روی زوجهای مشخصی ارسال انجام دهد و روی زوجهای دیگری دریافت کند.
در نسلهای ابتدایی تجهیزات شبکه، این نقشها ثابت بودند. یک کامپیوتر یا روتر همیشه روی زوج مشخصی ارسال میکرد و روی زوج مشخص دیگری دریافت. همین موضوع باعث میشد وقتی دو تجهیز با نقش یکسان مستقیماً به هم متصل میشدند، هر دو طرف تلاش کنند داده را روی یک زوج ارسال کنند و هیچکدام منتظر دریافت روی آن زوج نباشد. نتیجه این عدم تطابق، عدم برقراری لینک یا لینک کاملاً ناپایدار بود.
کابل Crossover دقیقاً برای حل این مشکل در لایه فیزیکی بهوجود آمد. با جابهجا کردن زوجهای ارسال و دریافت در یک سمت کابل، مسیر سیگنال طوری تنظیم میشد که ارسال یک طرف به دریافت طرف دیگر برسد. این راهکار کاملاً فیزیکی بود و هیچ تغییری در منطق تجهیزات ایجاد نمیکرد. به همین دلیل، تفاوت Crossover و Straight ذاتاً یک تفاوت در نحوه هدایت سیگنال در سطح سیم و پینهای کانکتور است، نه یک تفاوت نرمافزاری یا تنظیماتی.
نکته مهم این است که این تفاوت در لایه فیزیکی، اثر خود را قبل از هرگونه مذاکره در لایههای بالاتر نشان میدهد. اگر ارسال و دریافت بهدرستی تطبیق داده نشوند، حتی فرآیند Auto-Negotiation نیز بهدرستی آغاز نمیشود. به همین دلیل، در گذشته بسیاری از مشکلات «لینک بالا نمیآید» ریشه در انتخاب نادرست نوع کابل داشتند.
با پیشرفت سختافزار پورتهای اترنت، بخشی از این منطق به داخل خود پورت منتقل شد. فناوری Auto-MDI/MDIX به پورت اجازه میدهد جهت ارسال و دریافت را تشخیص دهد و در صورت نیاز آن را تغییر دهد. اما این پیشرفت، منطق اصلی لایه فیزیکی را تغییر نداده، بلکه آن را هوشمندتر کرده است. سیگنال همچنان باید در نهایت به زوج درست برسد؛ فقط تصمیمگیری درباره این تطبیق بهجای کابل، به پورت واگذار شده است.
ورود تجهیزات مدرن به شبکه، بهویژه در اکوسیستم Ubiquiti، باعث شد بسیاری از قواعد سنتی کابلکشی که سالها بدون تغییر اجرا میشدند، بهتدریج اهمیت عملی خود را از دست بدهند. یکی از مهمترین این تغییرات، جابهجایی نقش کابل از یک عنصر «تصمیمگیرنده» به یک عنصر «شفاف» در فرآیند برقراری لینک است.
در معماریهای قدیمی، نوع کابل میتوانست تعیین کند لینک بالا بیاید یا نه. انتخاب اشتباه بین Straight و Crossover بهسادگی باعث قطع کامل ارتباط میشد. در تجهیزات یوبیکیوتی، این تصمیمگیری تا حد زیادی به داخل پورت منتقل شده است. فناوری Auto-MDI/MDIX به پورت اجازه میدهد نقش ارسال و دریافت را بهصورت خودکار تشخیص دهد و خود را با کابل موجود تطبیق دهد. در نتیجه، کابل Straight در بیشتر سناریوها بدون هیچ تنظیم اضافی کار میکند.
این تغییر رفتار، تأثیر مستقیمی روی طراحی و اجرای شبکه دارد. در پروژههای یوبیکیوتی، تمرکز طراح شبکه کمتر روی نوع کابل و بیشتر روی کیفیت کابل، مسیر عبور و پایداری PoE قرار میگیرد. کابل دیگر عامل محدودکننده نیست، بلکه زیرساختی است که باید رفتاری پایدار و قابل پیشبینی داشته باشد. این جابهجایی تمرکز، یکی از دلایل سادهتر شدن پیادهسازی شبکههای توزیعشده است.
با این حال، تغییر رفتار سنتی کابلها بهمعنای حذف کامل دانش قدیمی نیست. تجهیزات یوبیکیوتی هوشمندتر شدهاند، اما همچنان بر پایه همان اصول لایه فیزیکی کار میکنند. اگر پورت به هر دلیل نتواند نقش خود را تشخیص دهد یا با تجهیزات قدیمی و ناسازگار مواجه شود، همان قواعد سنتی دوباره خود را نشان میدهند. در چنین شرایطی، دانستن تفاوت Crossover و Straight همچنان اهمیت پیدا میکند.
نکته مهم دیگر این است که تغییر رفتار سنتی کابلها باعث تغییر انتظارات از تیم شبکه شده است. در گذشته، داشتن کابل درست کافی بود. امروز، انتظار میرود کارشناس شبکه بتواند تشخیص دهد که آیا مشکل واقعاً به نوع کابل مربوط است یا به عواملی مثل کیفیت ترمینیشن، افت ولتاژ PoE یا تنظیمات پورت. تجهیزات یوبیکیوتی این امکان را فراهم کردهاند که کابل در بیشتر موارد «کار کند»، اما این نباید باعث شود تحلیل فنی جای خود را به فرضیات ساده بدهد.
در شبکههای مبتنی بر Ubiquiti، کابل Straight عملاً به انتخاب پیشفرض و غالب تبدیل شده است. این موضوع صرفاً بهدلیل سادگی یا عادت اجرایی نیست، بلکه نتیجه مستقیم تغییر رفتار پورتهای اترنت و انتقال هوشمندی لایه فیزیکی به داخل تجهیزات است. کابل Straight در این معماری نهتنها کافی است، بلکه در بسیاری از سناریوها بهترین انتخاب محسوب میشود.
رفتار کابل Straight در تجهیزات یوبیکیوتی بهگونهای است که بدون نیاز به توجه به نقش دو طرف ارتباط، لینک بهدرستی برقرار میشود. پورتهای مجهز به Auto-MDI/MDIX تشخیص میدهند که طرف مقابل چگونه ارسال و دریافت میکند و خود را با آن تطبیق میدهند. در نتیجه، اتصال بین دو رادیو، رادیو و سوئیچ یا حتی دو دستگاه همنوع یوبیکیوتی با کابل Straight بهصورت شفاف انجام میشود.
این شفافیت رفتاری، تأثیر مستقیمی روی طراحی و نگهداری شبکه دارد. وقتی کابل Straight در همه سناریوها قابل استفاده باشد، مدیریت موجودی کابل سادهتر میشود، احتمال اشتباه انسانی کاهش مییابد و عیبیابی سریعتر انجام میشود. کارشناس شبکه میتواند تمرکز خود را از نوع کابل به کیفیت کابل، مسیر عبور و شرایط محیطی منتقل کند؛ عواملی که در پایداری واقعی شبکه نقش مهمتری دارند.
نکته مهم دیگر، رفتار کابل Straight در لینکهای مبتنی بر PoE است. در شبکههای یوبیکیوتی، بسیاری از تجهیزات از طریق همان کابل اترنت تغذیه میشوند. کابل Straight بهخوبی با این سناریو سازگار است و هیچ محدودیتی از نظر انتقال همزمان دیتا و انرژی ایجاد نمیکند. آنچه اهمیت دارد، کیفیت هادی، شیلدینگ و ترمینیشن کابل است، نه Straight یا Crossover بودن آن.
در عیبیابی شبکه نیز، رفتار قابل پیشبینی کابل Straight یک مزیت محسوب میشود. وقتی فرض اولیه این است که کابل Straight باید کار کند، اگر لینکی برقرار نشود، تمرکز بهسرعت به سمت عوامل دیگر مثل کیفیت کابل، تنظیمات پورت، یا وضعیت تجهیزات معطوف میشود. این رویکرد باعث میشود زمان کمتری صرف آزمونوخطای غیرضروری شود.
با وجود همه این تغییرات، کابل Crossover هنوز کاملاً منسوخ نشده است. در برخی سناریوهای خاص، دانستن تفاوت و حتی در اختیار داشتن کابل Crossover میتواند حیاتی باشد. اتصال به تجهیزات قدیمی، تست پورتهای خاص یا عیبیابی در شرایطی که Auto-MDI/MDIX بهدرستی عمل نمیکند، از جمله این موارد هستند.
در پروژههای یوبیکیوتی، این سناریوها کمتر دیده میشوند، اما در محیطهای ترکیبی که تجهیزات قدیمی یا برندهای مختلف حضور دارند، کابل Crossover هنوز میتواند ابزار نجات باشد. مهمتر از خود کابل، درک این است که چرا در برخی شرایط لینک بالا نمیآید و چه نقشی کابل در آن دارد.
یکی از مهمترین کاربردهای دانستن تفاوت Crossover و Straight، عیبیابی است. وقتی لینکی بالا نمیآید، کارشناس شبکه باید بتواند تشخیص دهد مشکل از کابل است، از پورت است یا از نقش دو طرف ارتباط. اگر این تفاوت مفهومی درک نشده باشد، عیبیابی به آزمونوخطا محدود میشود.
در شبکههای یوبیکیوتی، اگرچه اغلب مشکلات به نوع کابل مربوط نمیشوند، اما دانستن این تفاوت کمک میکند سریعتر فرضیات نادرست کنار گذاشته شوند و تمرکز روی عامل واقعی مشکل قرار بگیرد.
از منظر طراحی مدرن شبکه، پاسخ معمولاً منفی است. برای اغلب پروژههای یوبیکیوتی، کابل Straight تمام نیازها را پوشش میدهد. اما از منظر عملیاتی و پشتیبانی، داشتن حداقل آگاهی و حتی یک کابل Crossover در جعبه ابزار میتواند منطقی باشد.
این موضوع بیشتر به سطح حرفهای بودن تیم شبکه برمیگردد. تیمی که رفتار لایه فیزیکی را درک میکند، حتی اگر هرگز از کابل Crossover استفاده نکند، میداند چه زمانی نبود آن میتواند مشکلساز شود.
یکی از اشتباهات رایج، تصور بیاهمیت شدن کامل تفاوت این دو کابل است. اشتباه دیگر، استفاده از Crossover بدون درک دلیل آن، صرفاً بر اساس تجربههای قدیمی است. در مقابل، برخی پروژهها هر مشکلی را به نوع کابل نسبت میدهند، در حالی که ریشه مشکل در تنظیمات یا کیفیت کابل است، نه در Straight یا Crossover بودن آن.
این سوءبرداشتها معمولاً باعث اتلاف زمان در عیبیابی میشوند و تمرکز تیم را از مسئله اصلی دور میکنند.
تفاوت کابل شبکه Crossover و Straight در شبکههای یوبیکیوتی بیشتر یک تفاوت مفهومی و دانشی است تا یک الزام اجرایی روزمره. در بیشتر سناریوهای مدرن، کابل Straight بهتنهایی کافی است و تجهیزات یوبیکیوتی بهخوبی خود را با آن تطبیق میدهند. با این حال، درک ریشه این تفاوت و دانستن اینکه چرا Crossover وجود داشته و کجا هنوز میتواند کاربرد داشته باشد، بخشی از دانش پایه یک کارشناس شبکه حرفهای است.
شبکهای که این مفاهیم را درست درک کند، در عیبیابی سریعتر عمل میکند، تصمیمهای دقیقتری میگیرد و کمتر در دام فرضیات اشتباه میافتد.
