آموزش تنظیم QoS در سوئیچ‌های Cisco

وقتی Quality of Service یک Feature نیست، بلکه یک تصمیم مهندسی است

QoS دقیقاً از همان مفاهیمی است که اگر با ذهنیت Feature به آن نگاه شود، تقریباً حتماً به شکست می‌انجامد. Feature یعنی چیزی که یا روشن است یا خاموش، یا هست یا نیست. اما QoS چنین ماهیتی ندارد. QoS یک تصمیم آگاهانه درباره نحوه مدیریت کمبود منابع است، نه یک قابلیت اضافی که صرفاً با فعال شدن، کیفیت شبکه را بهتر کند. اگر شبکه‌ای هیچ‌وقت با محدودیت واقعی منابع روبه‌رو نشود، QoS عملاً وجود خارجی ندارد، حتی اگر تمام Policyها روی سوئیچ تعریف شده باشند.

مشکل از جایی شروع می‌شود که QoS بدون سؤال‌پرسیدن فعال می‌شود. بدون اینکه مشخص باشد کدام ترافیک واقعاً حیاتی است، کجا Congestion رخ می‌دهد و هزینه اشتباه در اولویت‌دهی چیست. در این حالت، QoS به‌جای حل مسئله، وارد بازی حدس و گمان می‌شود. ترافیکی Priority می‌گیرد چون «فکر می‌کنیم» مهم است، نه چون در شرایط واقعی Congestion باید زنده بماند. نتیجه معمولاً این است که QoS در بهترین حالت بی‌اثر است و در بدترین حالت، رفتار شبکه را غیرقابل پیش‌بینی می‌کند.

نگاه مهندسی به QoS یعنی پذیرفتن یک واقعیت ناخوشایند: منابع شبکه محدودند و نمی‌شود همه‌چیز را هم‌زمان مهم دانست. هر تصمیم QoS، به‌طور مستقیم یا غیرمستقیم، به این معناست که یک ترافیک سود می‌برد و ترافیک دیگری هزینه آن را می‌پردازد. اگر این معامله آگاهانه نباشد، QoS تبدیل به ابزاری می‌شود که فقط توزیع مشکل را تغییر می‌دهد، نه اینکه آن را حل کند. به همین دلیل است که در بسیاری از پروژه‌ها، بعد از فعال‌سازی QoS، مشکل از یک نقطه به نقطه دیگر منتقل می‌شود.

از زاویه مهندسی، QoS باید پاسخی به یک سؤال مشخص باشد، نه یک اقدام پیش‌فرض. سؤال‌هایی مثل: در بدترین حالت شبکه، چه ترافیکی نباید Drop شود؟ چه ترافیکی می‌تواند Delay یا Loss را تحمل کند؟ و اگر Priority Queue اشباع شود، کدام سرویس قربانی خواهد شد؟ تا زمانی که پاسخ این سؤال‌ها روشن نباشد، هر Policy QoS بیشتر شبیه یک آزمایش است تا یک طراحی.

نکته مهم‌تر این است که QoS همیشه در شرایط عادی قضاوت نمی‌شود. شبکه در حالت نرمال تقریباً همیشه خوب کار می‌کند. جایی که QoS ارزش واقعی خود را نشان می‌دهد، لحظه Congestion است؛ همان لحظه‌ای که همه Flowها هم‌زمان برای عبور رقابت می‌کنند. اگر QoS به‌عنوان یک تصمیم مهندسی طراحی نشده باشد، دقیقاً در همین لحظه بحرانی است که به‌جای کمک، به عامل تشدید مشکل تبدیل می‌شود.

چرا QoS در سوئیچ‌های سیسکو اغلب اشتباه پیاده‌سازی می‌شود

دلیل اصلی شکست بسیاری از پیاده‌سازی‌های QoS این نیست که QoS پیچیده است، بلکه این است که با مسئله اشتباه به آن نزدیک می‌شوند. در بخش زیادی از پروژه‌ها، QoS نه به‌عنوان پاسخ به یک مشکل مشخص، بلکه به‌عنوان یک «الزام طراحی» یا حتی یک Best Practice از پیش‌فرض اجرا می‌شود. یعنی قبل از اینکه Congestion واقعی دیده شود، قبل از اینکه رفتار Application تحلیل شود و حتی قبل از اینکه مشخص شود کدام لینک واقعاً گلوگاه است، QoS وارد شبکه می‌شود. در چنین شرایطی، QoS از همان ابتدا روی فرضیات اشتباه بنا می‌گردد.

عامل مهم دیگر، کپی‌برداری کورکورانه از کانفیگ است. QoS بیش از هر بخش دیگری در شبکه به سخت‌افزار وابسته است. Queueها، Bufferها، Schedulerها و حتی نحوه اعمال Policy در مدل‌های مختلف Catalyst متفاوت است. با این حال، در عمل بارها دیده می‌شود که یک کانفیگ QoS بدون تغییر، از یک سوئیچ به سوئیچ دیگر منتقل می‌شود؛ صرفاً چون «قبلاً جواب داده». این نوع پیاده‌سازی معمولاً فقط تا زمانی کار می‌کند که شرایط شبکه تغییر نکرده باشد. به‌محض افزایش Load یا تغییر الگوی ترافیک، ضعف طراحی آشکار می‌شود.

اشتباه رایج دیگر، تمرکز بیش از حد روی Command و بی‌توجهی به رفتار واقعی ترافیک است. QoS در سوئیچ‌های Cisco به‌شدت مبتنی بر این است که ترافیک چگونه وارد Queue می‌شود و در چه شرایطی Drop یا Delay می‌گیرد. اگر مهندس شبکه فقط Policy Map و Class Map را ببیند، اما نداند چه زمانی Queue پر می‌شود و کدام Flowها هم‌زمان رقابت می‌کنند، QoS عملاً به یک لایه انتزاعی و غیرقابل پیش‌بینی تبدیل می‌شود. در این حالت، هر تغییری بیشتر شبیه آزمون و خطاست تا طراحی.

Trust Boundary هم یکی از نقاطی است که بیشترین اشتباه در آن رخ می‌دهد. Trust کردن DSCP یا CoS بدون درک اینکه چه کسی این مارکینگ را تولید کرده و آیا قابل اعتماد است یا نه، معمولاً QoS را به‌جای ابزار کنترل، به ابزار سوءاستفاده تبدیل می‌کند. در بسیاری از شبکه‌ها، QoS به این دلیل شکست می‌خورد که از همان ورودی، داده اشتباه را «درست» فرض کرده است. وقتی پایه تصمیم‌گیری غلط باشد، بهترین Queue هم نمی‌تواند نتیجه خوبی بسازد.

نکته مهم دیگر این است که QoS اغلب بدون در نظر گرفتن Failure Mode طراحی می‌شود. یعنی تمرکز فقط روی حالت ایده‌آل است. همه‌چیز زمانی که Queue پر نشده خوب به نظر می‌رسد. اما QoS دقیقاً باید در بدترین حالت قضاوت شود. بسیاری از پیاده‌سازی‌ها در شرایط عادی کاملاً سالم به نظر می‌رسند، اما در لحظه Congestion واقعی، Priority Queue اشباع می‌شود، Policing باعث Drop ناخواسته می‌گردد و ترافیک‌های حیاتی آسیب می‌بینند. این دقیقاً همان لحظه‌ای است که QoS باید کار کند، اما به‌دلیل طراحی اشتباه، خودش به بخشی از مشکل تبدیل می‌شود.

در نهایت، یکی از دلایل پنهان ولی بسیار مهم شکست QoS، نبود مانیتورینگ و بازخورد است. QoS تنظیم می‌شود و رها می‌گردد. Queueها دیده نمی‌شوند، Dropها تحلیل نمی‌شوند و رفتار واقعی در ساعات Peak بررسی نمی‌گردد. بدون این بازخورد، QoS تبدیل به یک جعبه سیاه می‌شود که فقط وقتی مشکل ایجاد می‌کند، به آن توجه می‌شود. در حالی که QoS موفق، یک فرآیند زنده است، نه یک کانفیگ ایستا.

QoS از دید سیسکو؛ مدیریت رقابت، نه افزایش پهنای باند

یکی از پایه‌ای‌ترین سوءبرداشت‌ها درباره QoS این است که تصور می‌شود QoS قرار است شبکه را «سریع‌تر» کند. در حالی که از دید Cisco، QoS اساساً هیچ ارتباطی با افزایش پهنای باند یا بهبود ذاتی عملکرد شبکه ندارد. QoS نه لینک را عریض‌تر می‌کند، نه Delay ذاتی را کاهش می‌دهد و نه Packetی را جادویی سریع‌تر به مقصد می‌رساند. QoS فقط زمانی معنا پیدا می‌کند که چند ترافیک هم‌زمان برای استفاده از یک منبع محدود با هم رقابت می‌کنند.

در معماری سیسکو، این منبع محدود معمولاً Queue خروجی است. تا زمانی که Queue خالی یا نیمه‌پر است، QoS عملاً وجود ندارد. همه Flowها بدون تبعیض عبور می‌کنند و هیچ اولویتی اعمال نمی‌شود. لحظه‌ای که Queue پر می‌شود و Congestion شکل می‌گیرد، QoS وارد عمل می‌شود و تصمیم می‌گیرد کدام ترافیک زودتر عبور کند، کدام منتظر بماند و کدام Drop شود. به همین دلیل است که بسیاری از مهندسان فکر می‌کنند QoS کار نمی‌کند؛ چون آن را در شرایطی تست می‌کنند که هنوز رقابتی وجود ندارد.

این نگاه سیسکو به QoS یک پیام مهم دارد: QoS همیشه درباره «شرایط بد» قضاوت می‌شود، نه شرایط عادی. شبکه در حالت نرمال تقریباً همیشه خوب کار می‌کند. جایی که QoS اهمیت پیدا می‌کند، لحظه‌ای است که همه‌چیز هم‌زمان می‌خواهد عبور کند. Backup، Voice، Application، Replication و Trafficهای Background همگی وارد Queue می‌شوند و منابع کافی برای همه وجود ندارد. در این نقطه، QoS باید مشخص کند کدام Flowها باید زنده بمانند و کدام‌یک می‌توانند قربانی شوند.

در بسیاری از پروژه‌ها، مشکل از اینجا شروع می‌شود که QoS بدون درک این رقابت طراحی می‌شود. ترافیک‌ها Class می‌شوند، Queue تعریف می‌شود، اما هیچ‌وقت بررسی نمی‌شود که در عمل چه Flowهایی هم‌زمان وارد Congestion می‌شوند. نتیجه این می‌شود که در لحظه بحران، QoS تصمیم‌هایی می‌گیرد که از دید مهندس «غیرمنطقی» به نظر می‌رسد. در حالی که QoS دقیقاً طبق طراحی عمل کرده، اما طراحی بر اساس واقعیت رقابت نبوده است.

نکته مهم دیگر این است که QoS نمی‌تواند همه را برنده کند. اگر لینک اشباع شود، یکی باید ببازد. نگاه سیسکو به QoS این است که این باخت باید آگاهانه و کنترل‌شده باشد، نه تصادفی. بدون QoS، Drop شدن Packetها شانسی و غیرقابل پیش‌بینی است. با QoS، شما تصمیم می‌گیرید چه چیزی Drop شود. اگر این تصمیم از قبل و با شناخت درست گرفته نشده باشد، QoS فقط تصادف را با تصمیم اشتباه جایگزین می‌کند.

Trust Boundary؛ مهم‌ترین و در عین حال خطرناک‌ترین تصمیم QoS

اولین تصمیم واقعی در QoS این است که مشخص کنیم به چه چیزی Trust داریم. Trust یعنی قبول کنیم مارکینگ ترافیک از قبل درست انجام شده است. این مارکینگ می‌تواند DSCP، CoS یا حتی IP Precedence باشد. مشکل از جایی شروع می‌شود که Trust بدون فکر و بر اساس عادت انجام می‌شود.

در پروژه‌های واقعی، بارها دیده شده که روی پورت Access به کاربران نهایی، DSCP Trust شده است. نتیجه این کار معمولاً فاجعه است. هر کاربری می‌تواند ترافیک خودش را با DSCP بالا ارسال کند و Queueهای Priority را اشغال نماید. Trust Boundary باید دقیقاً جایی تعریف شود که کنترل ترافیک در اختیار شماست؛ مثلاً روی پورت اتصال به IP Phone، AP یا یک سرور مشخص با Policy کنترل‌شده.

در سوئیچ‌های سیسکو، اشتباه در Trust Boundary معمولاً باعث می‌شود QoS ظاهراً فعال باشد، اما عملاً برعکس عمل کند و ترافیک‌های حیاتی در شرایط Congestion آسیب ببینند.

Classification و Marking؛ جایی که QoS واقعاً شروع می‌شود

QoS بدون Classification معنایی ندارد. اگر ندانیم کدام ترافیک مهم است، تمام Queueها بی‌معنا هستند. در سوئیچ‌های سیسکو، Classification می‌تواند بر اساس DSCP، CoS، ACL یا ترکیبی از آن‌ها انجام شود. نکته مهم این است که Classification باید ساده و هدفمند باشد. طراحی‌هایی که ده‌ها Class مختلف دارند، معمولاً در عمل شکست می‌خورند.

در تجربه‌های پروژه‌ای، بهترین QoSها آن‌هایی بوده‌اند که فقط روی چند ترافیک حیاتی تمرکز کرده‌اند. Voice، Control Plane و شاید یک یا دو Application حساس. هرچه تعداد Classها بیشتر شود، احتمال خطا و تداخل در Queueها بالاتر می‌رود.

Marking هم باید در نزدیک‌ترین نقطه به Source انجام شود. هرچه Marking دیرتر اتفاق بیفتد، کنترل شما کمتر می‌شود. سوئیچ‌های Access معمولاً بهترین نقطه برای Marking هستند، نه Core.

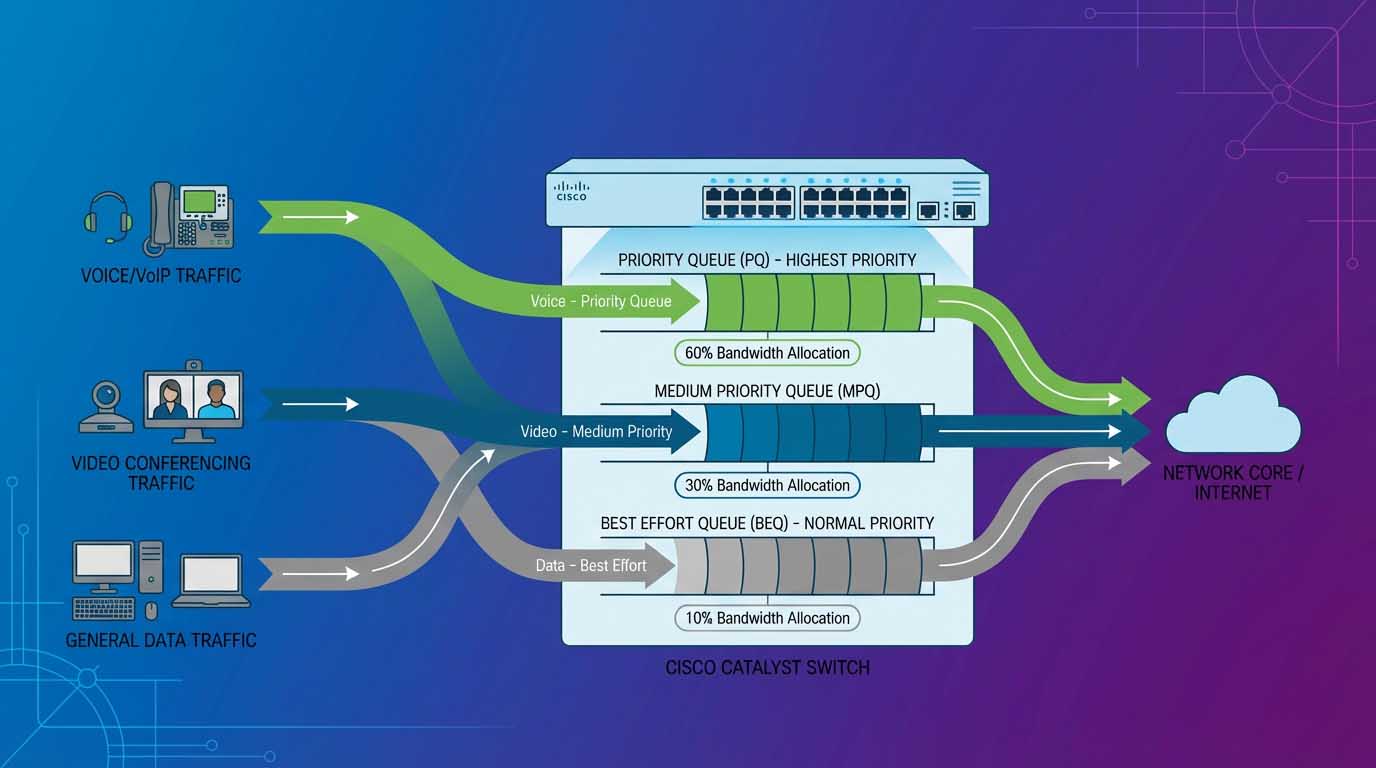

Queueing؛ جایی که QoS دیده می‌شود، نه تعریف می‌شود

بیشتر مهندسان شبکه QoS را در حد Policy Map و Class Map می‌شناسند، اما رفتار واقعی QoS در Queue اتفاق می‌افتد. Queueها منابع فیزیکی هستند. تعدادشان محدود است و هرکدام Buffer مشخصی دارند. در بسیاری از Catalystها، Queueها به‌صورت سخت‌افزاری پیاده‌سازی شده‌اند و قابل تغییر اساسی نیستند.

درک این موضوع حیاتی است که Priority Queue یک شمشیر دولبه است. اگر Voice یا ترافیک حساس شما به‌درستی محدود نشود، Priority Queue می‌تواند باعث Starvation سایر ترافیک‌ها شود. در پروژه‌های واقعی، بارها دیده شده که فعال‌سازی Priority Queue بدون Policing، باعث Drop شدن ترافیک‌های حیاتی دیگر شده است.

Policing و Shaping؛ تفاوتی که اغلب نادیده گرفته می‌شود

یکی از اشتباهات رایج در تنظیم QoS، استفاده نادرست از Policing است. Policing ترافیک اضافی را Drop می‌کند. Shaping ترافیک را نگه می‌دارد و با تأخیر ارسال می‌کند. در سوئیچ‌های Access، Policing معمولاً منطقی‌تر است. اما در لینک‌های Uplink یا WAN Edge، Shaping رفتار بسیار سالم‌تری دارد.

در سوئیچ‌های سیسکو، استفاده افراطی از Policing روی ترافیک‌های حساس می‌تواند باعث Packet Loss پنهان شود؛ Lossی که در Application به شکل Timeout یا Retry دیده می‌شود، نه Error واضح شبکه‌ای.

QoS و Congestion؛ چرا تست آزمایشگاهی کافی نیست

یکی از دلایل شکست بسیاری از پیاده‌سازی‌های QoS این است که در شرایط واقعی تست نمی‌شوند. QoS تا زمانی که Congestion واقعی وجود نداشته باشد، خودش را نشان نمی‌دهد. تست در ساعات کم‌ترافیک یا روی لینک‌های خلوت، تصویر کاملاً اشتباهی از رفتار QoS می‌دهد.

در پروژه‌های موفق، QoS یا در محیطی با Load مصنوعی تست شده، یا حداقل رفتار آن در ساعات Peak به‌دقت مانیتور شده است. بدون دیدن رفتار Queueها در Congestion، هیچ تضمینی وجود ندارد که QoS همان کاری را بکند که انتظارش را دارید.

QoS در Access، Distribution و Core؛ یکسان نیست

یکی از اشتباهات خطرناک، پیاده‌سازی QoS یکسان در تمام لایه‌های شبکه است. نقش QoS در Access با Core تفاوت دارد. در Access، هدف Classification و Marking است. در Distribution، هدف مدیریت Congestion بین Segmentهاست. در Core، QoS معمولاً باید حداقلی و بسیار محافظه‌کارانه باشد.

Core جایی برای Experiment با QoS نیست. هر تصمیم اشتباه در Core می‌تواند کل شبکه را تحت تأثیر قرار دهد. به همین دلیل، بسیاری از طراحی‌های حرفه‌ای، QoS سنگین را به Edge محدود می‌کنند و Core را تا حد ممکن ساده نگه می‌دارند.

چرا QoS اغلب مقصر شناخته می‌شود

QoS یکی از اولین چیزهایی است که بعد از بروز مشکل، خاموش می‌شود. دلیلش هم مشخص است؛ چون پیچیده است و اثرات غیرمستقیم دارد. اما در بسیاری از پروژه‌ها، مشکل از خود QoS نیست، بلکه از نبود درک درست از رفتار آن است. QoS چیزی را خراب نمی‌کند، بلکه ضعف طراحی را آشکار می‌سازد.

اگر بدون شناخت Flow ترافیک، ظرفیت لینک و رفتار Application سراغ QoS برویم، نتیجه معمولاً بدتر از نبود QoS خواهد بود.

جمع‌بندی

QoS در سوئیچ‌های سیسکو یک ابزار تزئینی یا یک Feature آماده نیست. QoS یک تصمیم مهندسی است که باید بر اساس شناخت دقیق ترافیک، نقاط Congestion و رفتار سخت‌افزار گرفته شود. پیاده‌سازی موفق QoS نیازمند سادگی، هدفمندی و تست در شرایط واقعی است، نه کپی کردن چند دستور از یک Template.

مهندس شبکه‌ای که QoS را به‌درستی درک کند، می‌داند چه زمانی آن را فعال کند و مهم‌تر از آن، چه زمانی سراغ آن نرود.
