رایزر کارت چند پورت یا تک پورت؛ کدام را انتخاب کنیم؟

رایزر کارت چند پورت

رایزر کارت قطعه‌ای است که اسلات‌های PCIe مادربرد را از حالت افقی به عمودی یا زاویه‌دار تغییر می‌دهد تا در فضای محدود کیس سرور یا رک، جای بیشتری برای نصب کارت‌های شبکه، ذخیره‌سازی و گرافیک فراهم شود. انتخاب بین مدل تک‌پورت و چند پورت به تعداد کارت‌هایی که قصد نصب دارید، پهنای باند موردنیاز هر اسلات و چیدمان فیزیکی سرور بستگی دارد؛ اگر فقط یک کارت دارید، رایزر تک‌پورت اقتصادی‌تر است و برای نصب هم‌زمان چند کارت، رایزر کارت چند پورت گزینه درست‌تر خواهد بود. برای بررسی مدل‌های موجود و مقایسه قیمت‌ها می‌توانید از صفحه خرید رایزر کارت وینو سرور استفاده کنید.

رایزر کارت چیست و چه نقشی در سرور دارد؟

رایزر کارت (Riser Card) یک برد مدار چاپی است که به مادربرد سرور متصل می‌شود و مسیر اسلات‌های PCIe را تغییر می‌دهد تا کارت‌های توسعه در فضای محدود سرورهای رک‌مونت قابل نصب باشند. طبق تعریف ویکی‌پدیا، این قطعه به مادربرد امکان می‌دهد کارت‌های توسعه اضافی در سیستم نصب شوند.

در سرورهای رک با ارتفاع 1U یا 2U، مادربرد به‌صورت افقی نصب می‌شود و ارتفاع موجود برای نصب عمودی کارت‌های استاندارد PCIe کافی نیست. رایزر با تغییر جهت اسلات، این محدودیت فیزیکی را برطرف می‌کند و به‌طور هم‌زمان از مسیرهای PCIe مادربرد برای ایجاد یک یا چند اسلات استفاده می‌کند. همین قابلیت است که مدل‌های تک‌پورت و چند پورت را از هم متمایز می‌کند.

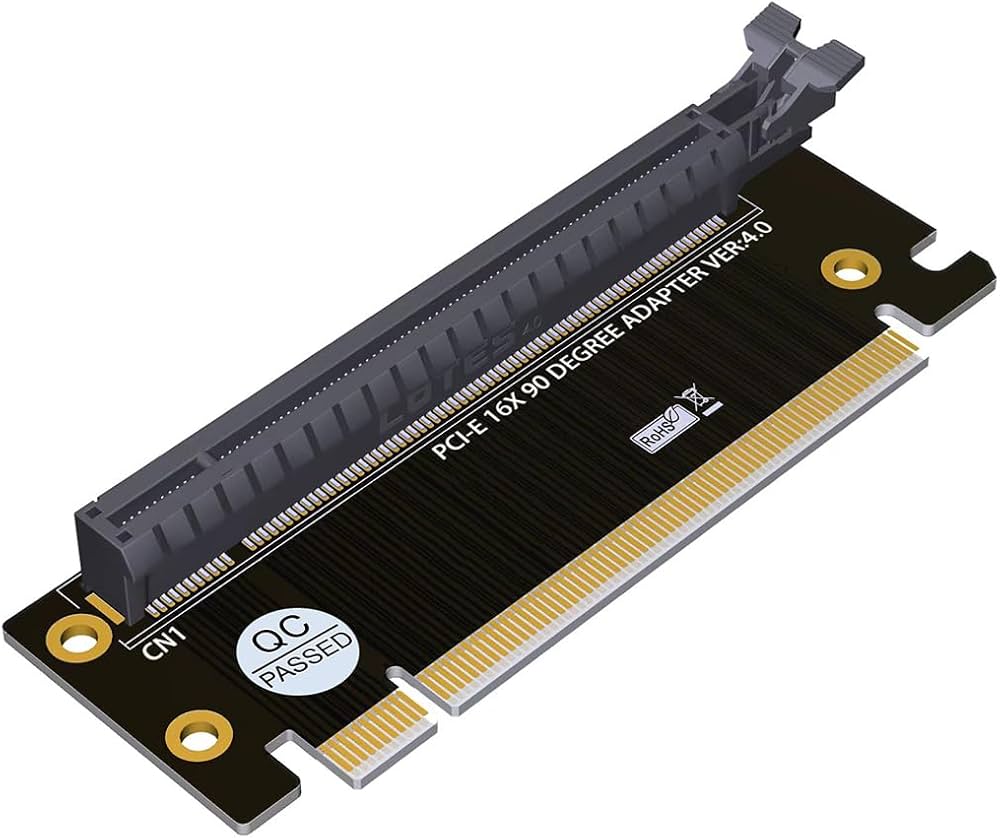

رایزر کارت چند پورت؛ نصب رایزر کارت تک پورت روی مادربرد سرور

نکته‌ای که در پروژه‌های مختلف به آن برخورده‌ایم اهمیت سازگاری رایزر با مدل مشخص سرور است. رایزرهای هر سازنده معمولاً برای شماره برد و چیدمان مشخص طراحی می‌شوند و کانکتور آن‌ها مستقیماً روی رزرو مخصوص خود روی مادربرد سوار می‌شود؛ بنابراین پیش از خرید، مطمئن شوید مدل رایزر با مدل سرور و شماره برد آن تطابق دارد.

تفاوت رایزر کارت تک پورت و چند پورت

تفاوت اصلی این دو مدل در تعداد اسلات‌هایی است که از مسیرهای PCIe مادربرد فراهم می‌کنند. رایزر کارت PCIe تک‌پورت معمولاً یک مسیر x8 یا x16 را از مادربرد دریافت کرده و آن را در قالب یک اسلات فیزیکی در اختیار شما می‌گذارد. مدل‌های چند پورت این همان مسیر را بین دو یا سه اسلات تقسیم می‌کنند یا از چند رزرو مادربرد تغذیه می‌شوند تا چند کارت به‌صورت هم‌زمان نصب شوند.

در عمل، رایزرهای چند پورت دو نوع رایج دارند: نوع اول که مسیر PCIe را بین اسلات‌ها تقسیم می‌کند (مثلاً یک مسیر x16 به دو اسلات x8) و نوع دوم که از چند رزرو جداگانه روی مادربرد تغذیه می‌شود و پهنای باند هر کارت مستقل باقی می‌ماند. نوع دوم به‌طور معمول در سرورهای 2U و بالاتر دیده می‌شود و برای کارت‌های شبکه پرسرعت انتخاب مطمئن‌تری است.

از نظر کاربرد هم تفاوت واضح است: رایزر تک‌پورت برای سروری طراحی شده که فقط یک کارت شبکه یا یک کارت RAID نصب می‌کند، در حالی که رایزر کارت چند پورت برای سرورهایی مناسب است که هم‌زمان چند کارت شبکه، کارت HBA/RAID یا کارت‌های شتاب‌دهنده را در خود جای می‌دهند. اگر می‌خواهید بار کاری سرور را با توجه به کارت‌های نصب‌شده بهینه کنید، انتخاب درست نوع رایزر نقش مستقیمی در نتیجه دارد.

مزایا و معایب رایزر کارت تک پورت

مدل تک‌پورت ساده‌ترین و رایج‌ترین نوع رایزر در سرورهای نیم‌رک و کیس‌های فشرده است و مزایای مشخصی دارد:

  • هزینه پایین‌تر: قیمت این مدل‌ها به‌طور معمول از رایزرهای چند پورت کمتر است و در خرید رایزر کارت سرور برای نیازهای ساده، بودجه کمتری نیاز می‌شود.
  • سادگی نصب و عیب‌یابی: با یک اسلات و یک مسیر PCIe، پیکربندی و رفع اشکال بسیار ساده‌تر انجام می‌شود و در صورت بروز مشکل، متغیرهای کمتری باید بررسی شوند.
  • پهنای باند کامل برای یک کارت: کل پهنای باند مسیر PCIe بدون تقسیم در اختیار یک کارت قرار می‌گیرد؛ برای کارت شبکه 10Gb یا کارت‌های گرافیکی حرفه‌ای مزیت مهمی است.

معایب آن نیز واضح است: محدودیت در توسعه. اگر فردا به کارت دوم نیاز پیدا کنید، رایزر تک‌پورت جایی ندارد و باید یا سرور را عوض کنید یا رایزر جدید تهیه کنید. در سناریوهایی که رشد بار کاری پیش‌بینی‌شده است، این محدودیت می‌تواند هزینه بیشتری از اختلاف قیمت خرید ایجاد کند.

تجربه عملی هم همین را تأیید می‌کند: در یک پروژه برای یک شرکت کوچک که سرورش فقط برای نصب یک کارت گرافیک برای پردازش خاص طراحی شده بود، رایزر تک‌پورت انتخاب اقتصادی و کاملاً کافی بود و هزینه اضافه برای مدل چند پورت توجیهی نداشت.

مزایا و معایب رایزر کارت چند پورت

مدل چند پورت برای سرورهایی که باید چند کارت را هم‌زمان در خود جای دهند طراحی شده است. مزایای اصلی آن عبارت‌اند از:

  • مقیاس‌پذیری بیشتر: بدون نیاز به سرور اضافی یا تغییر سخت‌افزار می‌توانید چند کارت شبکه و ذخیره‌سازی را در یک دستگاه نصب کنید.
  • صرفه‌جویی در فضا: با یک برد کوچک، دو یا سه اسلات x8 فراهم می‌شود؛ برای سرورهای 1U که هر میلی‌متر فضا اهمیت دارد ارزشمند است.
  • کاهش هزینه کل مالکیت در بلندمدت: به‌جای خرید چند سرور برای جدا کردن کارت‌ها، همه‌چیز در یک دستگاه ادغام می‌شود.

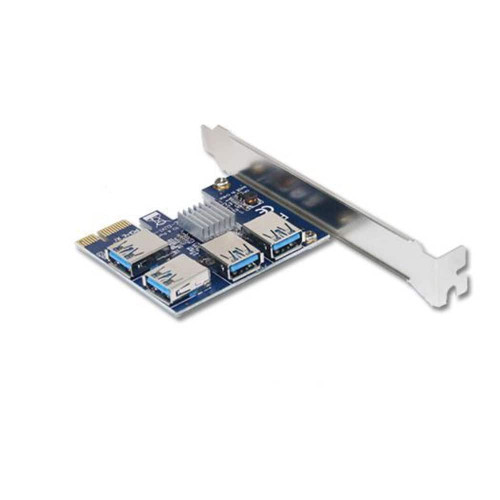

اتصال چند کارت شبکه و ذخیره‌سازی با رایزر کارت چند پورت

در مقابل، دو نکته باید در نظر بگیرید. اول، هزینه بالاتر خرید. دوم، و مهم‌تر، ملاحظات پهنای باند: اگر رایزر مسیر PCIe را تقسیم کند، هر اسلات از پهنای باند کمتری استفاده می‌کند و برای کارت‌های پرکاربرد مثل HBA های SAS پرسرعت یا کارت‌های شبکه 25Gb بهتر است مدل‌هایی را انتخاب کنید که از رزروهای مستقل مادربرد تغذیه می‌شوند. علاوه بر این، تهویه و عبور جریان هوا در نصب چند کارت در فضای فشرده باید از قبل بررسی شود.

در یک پروژه برای مرکز داده که سرورهای آن باید چند کارت شبکه و کارت ذخیره‌سازی را هم‌زمان پشتیبانی می‌کردند، استفاده از رایزرهای چند پورت باعث شد فضای داخلی سرور بهینه استفاده شود و نیاز به سرورهای اضافی از بین برود.

چگونه مدل مناسب را انتخاب کنیم؟

برای رسیدن به انتخاب درست، این مراحل را به ترتیب طی کنید:

  1. فهرست کارت‌های موردنیاز را تهیه کنید: مشخص کنید چند کارت و با چه پهنای باندی (x8 یا x16) نصب خواهید کرد. اگر عددی بالای یک است، رایزر کارت چند پورت در دستور کار قرار می‌گیرد.
  2. مدل مادربرد و شماره برد را بررسی کنید: رایزر باید دقیقاً با رزروها و چیدمان مادربرد سازگار باشد. شماره برد روی برچسب سرور و لیست سازگاری فروشنده مبنا باشد.
  3. نوع تقسیم پهنای باند را بپرسید: اگر رایزر چند اسلات دارد، بفهمید مسیرها مستقل‌اند یا تقسیم می‌شوند. برای کارت‌های شبکه پرکاربرد، مسیرهای مستقل را اولویت بدهید.
  4. فضای فیزیکی و ارتفاع کارت‌ها را چک کنید: طول کارت‌های شبکه با پورت‌های RJ45 یا SFP+ معمولاً کم‌تر از کارت‌های گرافیک است، اما کیس، دریچه پشت و مسیر کابلکشی باید بررسی شود.
  5. تهویه را در نظر بگیرید: نصب چند کارت مجاور می‌تواند جریان هوای سرور را مختل کند؛ در صورت لزوم از هیت‌سینک و جهت‌گیری درست کارت‌ها مطمئن شوید.

اگر کارت‌های شبکه می‌بایست به سوئیچ‌های پرپورت متصل شوند، ظرفیت سمت سوئیچ هم مهم است. برای مثال در شبکه‌های بزرگ‌تر که نصب چند کارت شبکه در سرور برای پایداری و افزایش ظرفیت انجام می‌شود، انتخاب سوئیچ متناسب مثل سوئیچ 12 پورت سیسکو یا مدل‌های پرپورت‌تر، بخشی از همان تصمیم کلی است.

نکته دیگر این است که رایزر جایگزین کارت نیست؛ فقط بستر فیزیکی اسلات است. کارت‌های شبکه، HBA یا ماژول‌های توسعه جداگانه خریداری می‌شوند. اگر شبکه شما بر پایه تجهیزات سیسکو است، برای توسعه پورت‌ها می‌توانید از محصولات مکمل مثل کارت ماژول سیسکو یا لاین کارت سیسکو در سمت سوئیچ استفاده کنید.

پرسش‌های متداول درباره رایزر کارت چند پورت

آیا می‌توانم رایزر تک‌پورت را به مدل چند پورت ارتقا بدهم؟
خیر، رایزر قابل ارتقا نیست؛ باید مدل جدید متناسب با مادربرد سرور خریداری شود. به همین دلیل در خرید اولیه، رشد بار کاری را از قبل تخمین بزنید.

آیا رایزر چند پورت سرعت کارت‌ها را کاهش می‌دهد؟
بستگی به طراحی دارد. اگر رایزر یک مسیر x16 را به دو x8 تقسیم کند، پهنای باند هر اسلات نصف می‌شود؛ اما مدل‌هایی که از رزروهای مستقل مادربرد تغذیه می‌شوند، پهنای باند کامل هر کارت را حفظ می‌کنند.

آیا رایزر هر سروری روی هر مادربردی نصب می‌شود؟
نه. رایزرها برای مدل مشخص سرور طراحی می‌شوند و کانکتور، محل پیچ و مسیرهای PCIe آن‌ها با هر مادربردی سازگار نیست. حتماً لیست سازگاری را از فروشنده بخواهید.

جمع‌بندی: رایزر کارت چند پورت

انتخاب بین رایزر کارت چند پورت و تک‌پورت در نهایت به یک معادله ساده برمی‌گردد: تعداد کارت‌های نصب‌شده و پهنای باند موردنیاز هرکدام. برای سروری که فقط یک کارت شبکه یا گرافیک دارد، رایزر تک‌پورت اقتصادی، ساده و کاملاً کافی است. اما هرجا نصب هم‌زمان چند کارت رویordo است، رایزر چند پورت هم فضا را بهینه می‌کند و هم از خرید سرورهای اضافی جلوگیری می‌کند. در هر دو حالت، سازگاری با مدل دقیق مادربرد شرط اول است و بر همین اساس، برای خرید رایزر کارت سرور، مدل‌های موجود در صفحه رایزر کارت وینو سرور را مطابق مشخصات سرور خودتان بررسی کنید.
