آموزش قدم‌به‌قدم کانفیگ F5 LTM به عنوان Load Balancer لایه 4 و 7

راه‌اندازی F5 LTM به‌عنوان Load Balancer معمولاً اولین برخورد عملی تیم فنی با پلتفرم F5 است، اما همین مرحله به‌ظاهر ساده، اگر بدون درک درست از تفاوت لایه 4 و لایه 7 انجام شود، می‌تواند منجر به معماری ناپایدار، مشکلات Performance و تصمیم‌های اشتباه در ادامه مسیر شود. LTM فقط ترافیک را بین چند سرور تقسیم نمی‌کند، بلکه در نقطه‌ای قرار می‌گیرد که می‌تواند رفتار ارتباط را در سطوح مختلف تحلیل و کنترل کند. هدف این مقاله ارائه یک آموزش کاملاً عملی و مهندسی برای کانفیگ F5 BIG-IP LTM به‌عنوان Load Balancer در لایه 4 و لایه 7 است؛ به‌گونه‌ای که تفاوت‌ها، کاربردها و پیامدهای هر انتخاب به‌وضوح روشن شود.

این آموزش فرض را بر این می‌گذارد که BIG-IP از قبل نصب شده، لایسنس فعال است و تنظیمات پایه شبکه انجام شده است. تمرکز ما صرفاً روی منطق LTM و نحوه پیاده‌سازی صحیح Load Balancing خواهد بود.

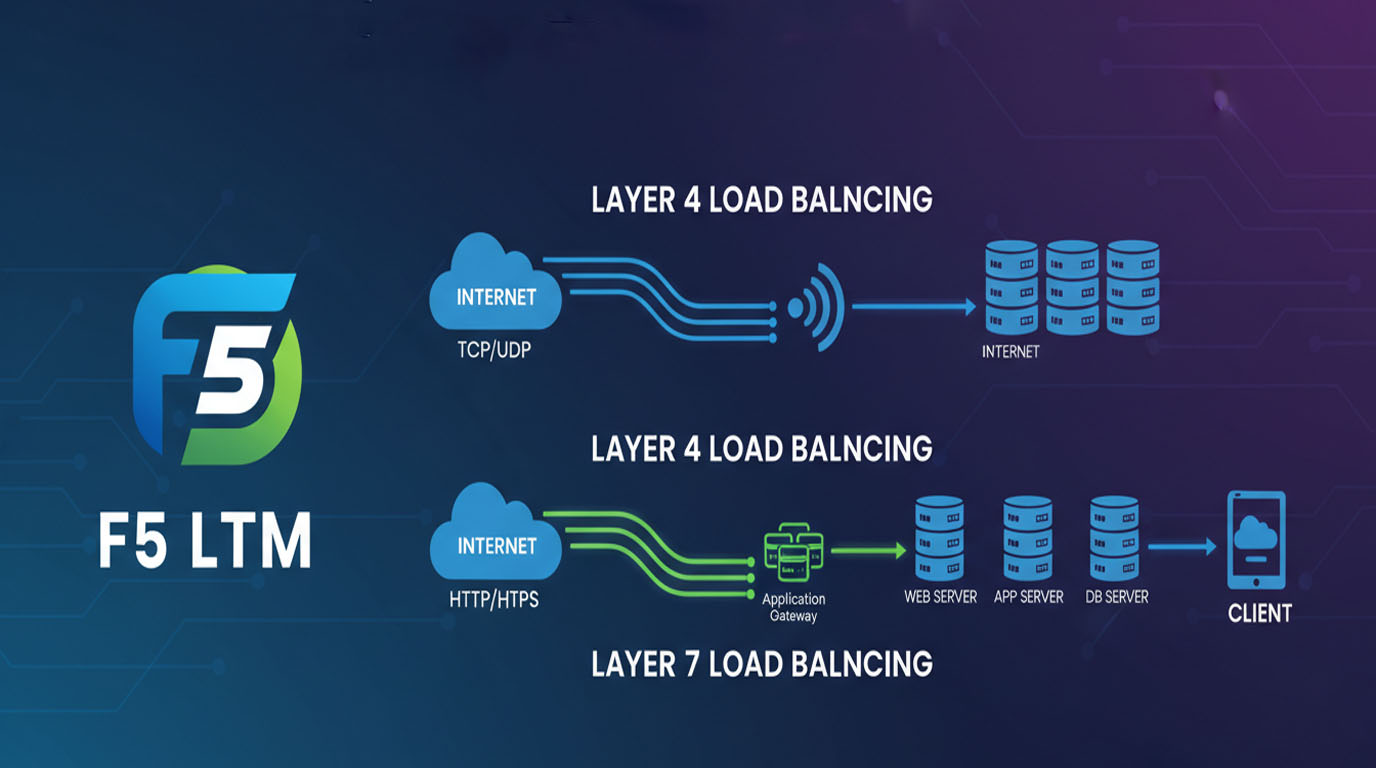

درک تفاوت Load Balancing لایه 4 و لایه 7 در LTM

درک تفاوت Load Balancing لایه 4 و لایه 7 در LTM صرفاً یک بحث تئوریک یا اصطلاحی نیست، بلکه پایه بسیاری از تصمیم‌های معماری در دیتاسنترهای سازمانی را تشکیل می‌دهد. انتخاب اشتباه بین این دو رویکرد می‌تواند باعث افزایش پیچیدگی غیرضروری، مصرف بی‌دلیل منابع یا حتی کاهش پایداری سرویس شود. F5 BIG-IP در ماژول LTM این امکان را می‌دهد که هر دو رویکرد به‌صورت دقیق و کنترل‌شده پیاده‌سازی شوند، اما مسئولیت انتخاب درست کاملاً بر عهده تیم فنی است.

Load Balancing لایه 4 بر اساس اطلاعات پایه شبکه و Transport عمل می‌کند. در این حالت، LTM به IP مقصد، Port و وضعیت Connection نگاه می‌کند و هیچ برداشتی از محتوای درون Connection ندارد. تصمیم‌گیری‌ها در این سطح بسیار سریع و با کمترین سربار پردازشی انجام می‌شوند، به همین دلیل لایه 4 برای سناریوهایی که حجم بالای Connection دارند یا حساس به Performance هستند، انتخاب بسیار مناسبی است. سرویس‌هایی مانند دیتابیس‌ها، پروتکل‌های اختصاصی یا حتی برخی سرویس‌های وب ساده، بدون نیاز به تحلیل درخواست‌ها، به‌خوبی با Load Balancing لایه 4 کار می‌کنند.

در مقابل، Load Balancing لایه 7 وارد دنیای اپلیکیشن می‌شود. در این رویکرد، LTM قادر است محتوای درخواست را تحلیل کند و بر اساس اطلاعاتی مانند URI، Headerها، Cookieها و حتی الگوهای رفتاری تصمیم بگیرد. این سطح از دید باعث می‌شود بتوان سناریوهای پیچیده‌تری مانند مسیریابی مبتنی بر محتوا، مدیریت Sessionهای وابسته به اپلیکیشن و اعمال سیاست‌های دقیق‌تر را پیاده‌سازی کرد. در پروژه‌های واقعی، لایه 7 زمانی ارزش خود را نشان می‌دهد که اپلیکیشن دارای منطق پیچیده باشد یا نیاز به کنترل دقیق جریان درخواست‌ها وجود داشته باشد.

تفاوت مهم دیگر این دو رویکرد در نحوه تشخیص سلامت سرویس است. در لایه 4، Health Check معمولاً محدود به بررسی باز بودن Port یا پاسخ TCP است. این روش سریع و کم‌هزینه است، اما نمی‌تواند وضعیت واقعی اپلیکیشن را تشخیص دهد. در لایه 7، LTM می‌تواند درخواست HTTP ارسال کند، پاسخ را تحلیل کند و حتی محتوای آن را بررسی کند. این موضوع باعث می‌شود تشخیص خرابی سرویس بسیار دقیق‌تر انجام شود، اما در عوض نیازمند تنظیمات دقیق‌تر و مصرف منابع بیشتر است.

از منظر پیچیدگی عملیاتی نیز تفاوت قابل توجهی وجود دارد. Load Balancing لایه 4 ساده‌تر، قابل پیش‌بینی‌تر و کم‌ریسک‌تر است. بسیاری از سرویس‌ها سال‌ها بدون مشکل با همین رویکرد کار می‌کنند. در مقابل، لایه 7 انعطاف‌پذیری بالاتری دارد، اما هر تصمیم اشتباه در تنظیمات آن می‌تواند به بروز رفتارهای غیرمنتظره منجر شود. به همین دلیل، استفاده از لایه 7 باید آگاهانه و با درک کامل از نیاز اپلیکیشن انجام شود، نه صرفاً به این دلیل که امکانات بیشتری ارائه می‌دهد.

طراحی سناریوی پایه برای آموزش

برای اینکه آموزش کانفیگ F5 LTM صرفاً به مجموعه‌ای از تنظیمات پراکنده تبدیل نشود، لازم است از ابتدا یک سناریوی پایه مشخص و واقعی طراحی شود. این سناریو باید به‌اندازه‌ای ساده باشد که مفاهیم اصلی را به‌خوبی منتقل کند و در عین حال به‌اندازه‌ای نزدیک به واقعیت باشد که تصمیم‌های فنی آن در پروژه‌های واقعی نیز قابل استفاده باشند. بدون چنین سناریویی، آموزش Load Balancing معمولاً یا بیش‌ازحد تئوریک می‌شود یا به تنظیماتی محدود می‌شود که فقط در محیط آزمایشگاهی کاربرد دارند.

در این آموزش، سناریو بر اساس یک سرویس وب سازمانی طراحی شده است که روی دو سرور Backend مستقل اجرا می‌شود. این سرویس در حالت عادی از طریق HTTP در دسترس کاربران قرار دارد و در فاز ابتدایی، نیاز به منطق پیچیده اپلیکیشنی ندارد. هدف از این طراحی، ایجاد بستری است که ابتدا بتوان Load Balancing لایه 4 را پیاده‌سازی کرد و سپس همان سرویس را بدون تغییر در اپلیکیشن، به Load Balancing لایه 7 ارتقا داد. این رویکرد به‌خوبی تفاوت‌های عملی این دو لایه را نشان می‌دهد.

در این سناریو، فرض می‌شود هر دو سرور Backend در یک شبکه داخلی قرار دارند و BIG-IP در مسیر ترافیک کاربران به این سرورها قرار گرفته است. کاربران تنها یک IP و Port را می‌بینند که همان Virtual Server تعریف‌شده روی LTM است. تمام تصمیم‌گیری‌ها درباره اینکه درخواست به کدام سرور ارسال شود، در LTM انجام می‌شود و اپلیکیشن هیچ اطلاعی از این منطق ندارد. این دقیقاً همان شرایطی است که در بسیاری از دیتاسنترهای سازمانی وجود دارد و به همین دلیل این سناریو از نظر آموزشی ارزش بالایی دارد.

یکی از اهداف اصلی این سناریو، نمایش نقش Health Monitor در پایداری سرویس است. در مرحله اول، Health Check ساده در لایه 4 پیاده‌سازی می‌شود تا فقط در دسترس بودن سرورها بررسی شود. سپس در ادامه آموزش، همین Health Monitor به سطح لایه 7 ارتقا پیدا می‌کند تا تفاوت تشخیص خرابی ظاهری و خرابی واقعی اپلیکیشن به‌صورت عملی قابل مشاهده باشد. این تغییر ساده معمولاً تأثیر عمیقی در درک تیم فنی از نقش LTM ایجاد می‌کند.

همچنین این سناریو به‌گونه‌ای طراحی شده است که امکان افزودن مفاهیم پیشرفته‌تر مانند Session Persistence و مسیریابی مبتنی بر محتوا وجود داشته باشد. بدون اینکه ساختار کلی تغییر کند، می‌توان رفتار LTM را توسعه داد و نشان داد که چگونه یک معماری ساده می‌تواند به‌تدریج به یک معماری انعطاف‌پذیرتر و هوشمندتر تبدیل شود. این دقیقاً همان مسیری است که بسیاری از سازمان‌ها در استفاده واقعی از LTM طی می‌کنند.

مرحله اول: تعریف Nodeها در LTM

اولین قدم در کانفیگ LTM، تعریف Nodeهاست. Node در BIG-IP نماینده یک سرور Backend با IP مشخص است. تعریف Node به‌تنهایی باعث ارسال ترافیک نمی‌شود، بلکه صرفاً معرفی یک Endpoint است که در مراحل بعدی مورد استفاده قرار می‌گیرد. در پروژه‌های حرفه‌ای، Nodeها معمولاً به‌صورت مجزا تعریف می‌شوند تا مدیریت و مانیتورینگ ساده‌تر باشد.

در این مرحله فقط IP سرورها تعریف می‌شود و هیچ Port خاصی به آن‌ها اختصاص داده نمی‌شود. این تفکیک باعث می‌شود در آینده بتوان یک Node را در چند Pool با Portهای متفاوت استفاده کرد.

مرحله دوم: ساخت Pool و انتخاب الگوریتم Load Balancing

پس از تعریف Nodeها، نوبت به ساخت Pool می‌رسد. Pool مجموعه‌ای از Pool Memberهاست که هر کدام ترکیبی از Node و Port هستند. در این مرحله تصمیم‌گیری درباره الگوریتم Load Balancing اهمیت زیادی دارد. الگوریتم‌هایی مانند Round Robin، Least Connections یا Ratio هر کدام رفتار متفاوتی ایجاد می‌کنند.

در سناریوهای ساده و یکنواخت، Round Robin می‌تواند کافی باشد، اما در محیط‌های واقعی که بار کاری سرورها یکسان نیست، Least Connections معمولاً انتخاب منطقی‌تری است. این انتخاب مستقیماً روی Performance و پایداری سرویس اثر می‌گذارد.

مرحله سوم: Health Monitor و تشخیص سلامت واقعی سرویس

یکی از مهم‌ترین تفاوت‌های LTM با Load Balancerهای ساده، Health Monitor است. بدون Health Monitor، LTM هیچ درکی از وضعیت واقعی سرویس ندارد و صرفاً ترافیک را توزیع می‌کند. در Load Balancing لایه 4، معمولاً از Monitorهای ساده TCP استفاده می‌شود که فقط باز بودن Port را بررسی می‌کنند.

در این مرحله یک TCP Monitor به Pool اختصاص داده می‌شود تا LTM فقط به سرورهایی ترافیک ارسال کند که واقعاً در دسترس هستند. همین تنظیم ساده می‌تواند جلوی بسیاری از قطعی‌های ظاهری را بگیرد.

مرحله چهارم: تعریف Virtual Server لایه 4

اکنون نوبت به تعریف Virtual Server می‌رسد. Virtual Server همان IP و Portی است که کاربر به آن متصل می‌شود. در Load Balancing لایه 4، Virtual Server معمولاً با پروفایل TCP ساده تعریف می‌شود و هیچ پروفایل HTTP به آن اختصاص داده نمی‌شود.

در این حالت، LTM فقط Connectionها را مدیریت می‌کند و پس از برقراری ارتباط، ترافیک را بدون تحلیل محتوا به Pool هدایت می‌کند. این نوع Virtual Server برای سرویس‌هایی مانند SMTP، FTP، Database یا حتی HTTP ساده که نیازی به منطق اپلیکیشن ندارند، بسیار مناسب است.

تست و ارزیابی Load Balancing لایه 4

پس از راه‌اندازی Virtual Server، باید رفتار سیستم تست شود. قطع یکی از سرورها، افزایش Connectionها و بررسی توزیع بار بین Pool Memberها، بخش مهمی از این مرحله است. در این تست‌ها معمولاً مشخص می‌شود که آیا Health Monitor به‌درستی عمل می‌کند و آیا الگوریتم انتخاب‌شده پاسخ‌گوی نیاز است یا خیر.

در بسیاری از پروژه‌ها، همین مرحله باعث می‌شود تیم فنی متوجه شود که Load Balancing لایه 4 برای سرویس کافی نیست و نیاز به تحلیل در لایه بالاتر وجود دارد.

ارتقا سناریو به Load Balancing لایه 7

برای ورود به Load Balancing لایه 7، اولین تغییر اضافه کردن پروفایل HTTP به Virtual Server است. با این کار، LTM می‌تواند درخواست‌های HTTP را تحلیل کند و تصمیم‌های مبتنی بر محتوا بگیرد. در این مرحله، LTM دیگر فقط یک توزیع‌کننده Connection نیست، بلکه وارد منطق اپلیکیشن می‌شود.

همچنین Health Monitor می‌تواند از TCP به HTTP ارتقا پیدا کند. در این حالت، LTM می‌تواند یک URL مشخص را بررسی کند و حتی محتوای پاسخ را تحلیل کند. این تغییر ساده باعث می‌شود تشخیص خرابی سرویس بسیار دقیق‌تر انجام شود.

Session Persistence در لایه 7

یکی از قابلیت‌های مهم Load Balancing لایه 7، مدیریت Session است. بسیاری از اپلیکیشن‌ها به Session وابسته هستند و ارسال درخواست‌های یک کاربر به سرورهای مختلف می‌تواند باعث بروز خطا شود. در LTM می‌توان Persistence مبتنی بر Cookie یا Source Address را پیاده‌سازی کرد.

در این مرحله، Persistence Profile به Virtual Server اضافه می‌شود تا کاربر در طول Session به سرور مشخصی هدایت شود. این قابلیت در لایه 4 نیز وجود دارد، اما در لایه 7 انعطاف‌پذیری بسیار بیشتری ایجاد می‌کند.

مسیریابی هوشمند درخواست‌ها در لایه 7

در Load Balancing لایه 7، امکان مسیریابی درخواست‌ها بر اساس URI یا Header وجود دارد. این قابلیت معمولاً با iRule پیاده‌سازی می‌شود. برای مثال، می‌توان درخواست‌های مربوط به یک بخش خاص از سایت را به Pool متفاوتی هدایت کرد.

نمونه ساده یک iRule در این سناریو می‌تواند به این شکل باشد:

این منطق ساده نشان می‌دهد که چگونه LTM در لایه 7 می‌تواند نقش یک تصمیم‌گیر هوشمند را ایفا کند، بدون اینکه تغییری در اپلیکیشن ایجاد شود.

مقایسه عملی لایه 4 و لایه 7 در پروژه‌های واقعی

در پروژه‌های واقعی، Load Balancing لایه 4 معمولاً برای سادگی، Performance بالا و کاهش پیچیدگی انتخاب می‌شود. در مقابل، لایه 7 زمانی وارد می‌شود که نیاز به کنترل دقیق‌تر، امنیت بیشتر یا انعطاف‌پذیری در مسیریابی وجود داشته باشد. اشتباه رایج این است که همه سرویس‌ها از ابتدا در لایه 7 پیاده‌سازی شوند، در حالی که بسیاری از آن‌ها با لایه 4 کاملاً پایدار و بهینه عمل می‌کنند.

جمع‌بندی و نقش وینو سرور

کانفیگ F5 LTM به‌عنوان Load Balancer لایه 4 و 7، یک فرآیند صرفاً اجرایی نیست، بلکه مجموعه‌ای از تصمیم‌های مهندسی است که مستقیماً روی پایداری، Performance و تجربه کاربر اثر می‌گذارد. درک تفاوت این دو رویکرد و انتخاب درست آن‌ها بر اساس نیاز واقعی سرویس، مهم‌ترین عامل موفقیت در استفاده از LTM است.

در این مسیر، تجربه عملی نقش تعیین‌کننده دارد. وینو سرور با تکیه بر تجربه پیاده‌سازی‌های واقعی F5 LTM در سناریوهای مختلف سازمانی، می‌تواند به‌عنوان یک مرجع تخصصی قابل اعتماد، سازمان‌ها را در طراحی، پیاده‌سازی و بهینه‌سازی Load Balancing لایه 4 و 7 همراهی کند. زمانی که LTM با نگاه مهندسی و بر اساس سناریوهای واقعی پیکربندی شود، به یکی از پایدارترین و قدرتمندترین اجزای زیرساخت سازمان تبدیل خواهد شد.
