نصب رک شبکه معمولاً بهعنوان یک کار اجرایی ساده دیده میشود؛ رک را میآورند، به دیوار یا زمین پیچ میکنند و تجهیزات داخل آن قرار میگیرد. اما در شبکههایی که مبتنی بر تجهیزات یوبیکیوتی هستند، نصب رک چیزی فراتر از یک کار مکانیکی است. رک در این معماری نقطه تمرکز کابل، PoE، ارت و مدیریت حرارت است و هر اشتباه در مراحل نصب آن میتواند مستقیماً روی پایداری لینکها اثر بگذارد.

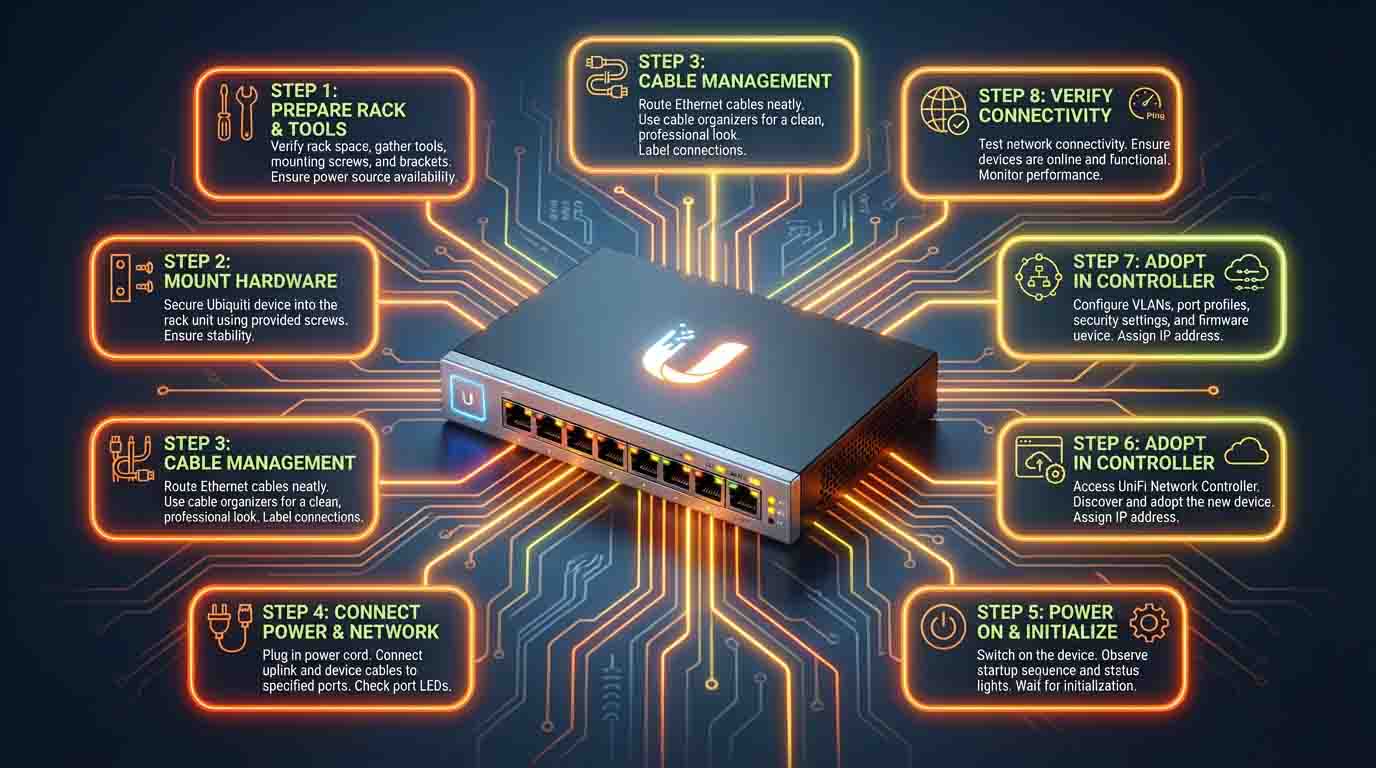

در این مقاله، مراحل نصب رک شبکه یوبیکیوتی را با نگاه معماری و پروژهمحور بررسی میکنیم؛ از انتخاب محل نصب تا آمادهسازی برای بهرهبرداری و نگهداری بلندمدت.
در بسیاری از پروژهها، نصب رک شبکه بهعنوان یک مرحله اجرایی ساده و قابل واگذاری دیده میشود؛ کاری که قرار است در انتهای پروژه انجام شود، زمانی که تجهیزات خریداری شدهاند و فقط باید جایی برای قرار دادن آنها پیدا کرد. این نگاه باعث میشود رک از ابتدا خارج از فرآیند طراحی شبکه قرار بگیرد، در حالی که در شبکههای مبتنی بر تجهیزات یوبیکیوتی، رک یکی از عناصر کلیدی معماری فیزیکی شبکه است.
رک شبکه نقطهای است که چند لایه مهم شبکه در آن به هم میرسند: کابلکشی، PoE، ارت، مدیریت حرارت و دسترسی فیزیکی. تصمیم درباره محل نصب رک، نوع رک و نحوه تثبیت آن، تعیین میکند این لایهها چگونه با هم تعامل خواهند داشت. اگر این تصمیمها بدون نگاه معماری گرفته شوند، حتی بهترین تجهیزات یوبیکیوتی هم نمیتوانند پایداری مطلوبی ارائه دهند.
در شبکههای یوبیکیوتی، رک اغلب فقط یک محفظه داخلی نیست، بلکه مرز بین لینکهای وایرلس Outdoor و شبکه کابلی داخلی است. محل رک تعیین میکند کابلهای Outdoor چگونه وارد شبکه میشوند، مسیر ارت کجا تعریف میشود و مدیریت نویز چگونه انجام میگیرد. نصب رک در نقطهای نامناسب میتواند طول کابلها را افزایش دهد، افت ولتاژ PoE ایجاد کند یا مسیرهای نویزی ناخواسته به وجود آورد؛ مشکلاتی که بعداً بهسادگی قابل اصلاح نیستند.
نگاه معماری به نصب رک یعنی در نظر گرفتن آینده شبکه. شبکهای که امروز با چند لینک کوچک راهاندازی شده، ممکن است در آینده گسترش پیدا کند. اگر رک از ابتدا با در نظر گرفتن این رشد نصب نشده باشد، هر توسعه جدید به جابهجایی رک، کابلکشی مجدد یا حتی تغییر توپولوژی منجر میشود. این تغییرات معمولاً پرهزینه و پرریسک هستند.
همچنین، نصب رک تصمیمی است که مستقیماً روی نگهداری شبکه اثر میگذارد. رکی که بهدرستی جانمایی نشده باشد، دسترسی دشواری خواهد داشت، تهویه آن محدود خواهد بود و مدیریت کابل در آن بهمرور به بینظمی میانجامد. این مسائل شاید در روز اول نصب دیده نشوند، اما در زمان عیبیابی یا تعمیر، خود را بهشدت نشان میدهند.
انتخاب محل نصب رک، اولین و در عین حال اثرگذارترین تصمیم در فرآیند نصب رک شبکه است. این انتخاب، مسیری را تعیین میکند که کابلها طی میکنند، نحوه توزیع PoE را مشخص میسازد و حتی روی کیفیت سیگنال و پایداری لینکها اثر میگذارد. در شبکههای مبتنی بر Ubiquiti، محل رک اغلب نقطه اتصال بین دنیای Outdoor و شبکه داخلی است؛ به همین دلیل، اشتباه در این مرحله معمولاً پیامدهای زنجیرهای دارد.
اولین معیار در انتخاب محل، دسترسی فیزیکی کنترلشده است. رک باید در جایی نصب شود که دسترسی برای نگهداری، عیبیابی و توسعه آینده ساده باشد، اما در عین حال در معرض دستکاری غیرمجاز قرار نگیرد. رکهایی که در نقاط دور از دسترس یا بسیار شلوغ نصب میشوند، در زمان تعمیر یا ارتقا به منبع ریسک تبدیل میشوند و احتمال خطای انسانی را افزایش میدهند.
معیار مهم بعدی، نزدیکی به مسیرهای اصلی کابل است. هرچه رک به محل ورود کابلهای Outdoor، دکل یا پشتبام نزدیکتر باشد، مسیر کابل کوتاهتر و قابلکنترلتر خواهد بود. طول اضافی کابل نهتنها هزینه و بینظمی ایجاد میکند، بلکه میتواند افت ولتاژ PoE و افزایش نویز را نیز به همراه داشته باشد. در پروژههای یوبیکیوتی، این موضوع بهطور مستقیم روی پایداری تجهیزات Outdoor اثر میگذارد.
شرایط محیطی محل نصب نیز نقش تعیینکنندهای دارد. رک نباید در معرض تابش مستقیم خورشید، رطوبت دائمی، گردوغبار شدید یا منابع حرارتی نصب شود. حتی برای رکهای Indoor، نصب در کنار موتورخانه، تابلو برق یا مسیرهای پرنویز الکتریکی میتواند در بلندمدت مشکلساز باشد. انتخاب محل مناسب یعنی کاهش فشار محیطی بر رک، نه اتکا به تجهیزات حفاظتی برای جبران شرایط نامناسب.
از منظر معماری شبکه، محل رک باید امکان اجرای ارت مناسب را فراهم کند. رک شبکه، بهویژه زمانی که کابلهای شیلددار یا تجهیزات Outdoor به آن متصل هستند، باید به نقطه ارت مطمئن دسترسی داشته باشد. انتخاب محلی که اجرای ارت در آن دشوار یا پرهزینه است، معمولاً باعث میشود این مرحله نادیده گرفته شود یا بهصورت ناقص اجرا گردد.
نکته مهم دیگر، در نظر گرفتن آینده شبکه است. محل رک نباید فقط پاسخگوی وضعیت فعلی باشد. فضای اطراف رک، امکان افزودن تجهیزات جدید، افزایش تعداد کابلها و بهبود تهویه در آینده باید از ابتدا دیده شود. رکهایی که در فضای تنگ یا بدون امکان توسعه نصب میشوند، خیلی زود به گلوگاه فیزیکی شبکه تبدیل خواهند شد.
پس از تعیین محل نصب، مهمترین تصمیم بعدی انتخاب نوع رک است. این مرحله جایی است که بسیاری از پروژهها دچار خطای طراحی میشوند، چون رک صرفاً بر اساس موجودی بازار یا قیمت انتخاب میشود، نه بر اساس سناریوی واقعی شبکه. در شبکههای مبتنی بر Ubiquiti، نوع رک باید دقیقاً با نقش آن در معماری شبکه هماهنگ باشد.
اولین تفکیک اساسی، انتخاب بین رک Indoor و Outdoor است. این انتخاب نباید بر اساس این تصور ساده انجام شود که «رک داخل ساختمان است یا بیرون». گاهی رک داخل ساختمان نصب میشود، اما شرایط محیطی آن شبیه Outdoor است؛ مثل پشتبامهای سرپوشیده، سولهها یا اتاقهای بدون کنترل دما. در چنین سناریوهایی، رک Indoor معمولی بهمرور دچار مشکل میشود و انتخاب رک Outdoor یا نیمهصنعتی منطقیتر است.
تفکیک بعدی، رک دیواری یا ایستاده است. رک دیواری برای پروژههای کوچک، لینکهای محدود یا فضاهای کمجا انتخاب مناسبی است، اما ظرفیت رشد محدودی دارد. رک ایستاده انعطافپذیری بیشتری برای توسعه، مدیریت کابل و تهویه فراهم میکند، اما فضای بیشتری اشغال میکند و نیازمند محل نصب مناسب است. انتخاب اشتباه در این مرحله، معمولاً یا به کمبود فضا در آینده منجر میشود یا به رک بزرگی که هرگز بهدرستی پر و مدیریت نمیشود.
حجم و نوع تجهیزات یوبیکیوتی نیز باید در انتخاب رک لحاظ شود. تجهیزات سبک مثل رادیوهای PoE یا سوئیچهای کوچک نیاز به رکهای بزرگ و عمیق ندارند، اما همین تجهیزات اگر بهصورت متراکم نصب شوند، به تهویه و مدیریت کابل مناسب نیاز دارند. انتخاب رکی که از نظر عمق، ارتفاع و فضای جانبی با تجهیزات هماهنگ نباشد، باعث بینظمی و افزایش دما میشود.
سناریوی کابلکشی یکی دیگر از عوامل تعیینکننده است. اگر رک قرار است میزبان کابلهای Outdoor، کابلهای شیلددار یا تعداد زیادی کابل PoE باشد، نوع رک باید امکان ورود کابل کنترلشده، نصب گلند و مدیریت شعاع خمش کابل را فراهم کند. رکهایی که فقط برای محیطهای ساختیافته Indoor طراحی شدهاند، در این شرایط بهسرعت محدودیت خود را نشان میدهند.
نکته مهم دیگر، نگاه به آینده شبکه است. انتخاب نوع رک باید با در نظر گرفتن توسعه احتمالی انجام شود، اما نه بهصورت اغراقآمیز. رک بیشازحد بزرگ معمولاً به بینظمی، تهویه نامناسب و افزایش هزینه نگهداری منجر میشود. در مقابل، رک کوچکتر از نیاز، خیلی زود به گلوگاه فیزیکی تبدیل خواهد شد. تعادل بین نیاز فعلی و رشد منطقی، معیار اصلی انتخاب رک مناسب است.
نصب مکانیکی رک باید بهگونهای انجام شود که رک در برابر لرزش، وزن تجهیزات و تنشهای محیطی پایدار باشد. برای رکهای دیواری، نوع دیوار، رولبولت و نحوه توزیع وزن اهمیت زیادی دارد. برای رکهای ایستاده، تراز بودن و فاصله مناسب از دیوارها برای تهویه باید در نظر گرفته شود.
در پروژههای یوبیکیوتی، رک اغلب میزبان تجهیزات PoE و کابلهای سنگین است. نصب ضعیف رک میتواند بهمرور باعث تغییر زاویه، فشار به کابلها و حتی آسیب به تجهیزات شود.
قبل از نصب هر تجهیزی، رک باید برای کابلکشی آماده شود. مسیر ورود و خروج کابلها، محل گلندها، فضای خم کابل و مسیر ارت باید از قبل مشخص باشد. یکی از اشتباهات رایج این است که کابلها بعد از نصب تجهیزات وارد رک میشوند و باعث بینظمی و فشار مکانیکی میگردند.
در شبکههای یوبیکیوتی، چون بسیاری از کابلها حامل PoE هستند، نظم و فاصله مناسب کابلها اهمیت ویژهای دارد. کابلکشی نامنظم میتواند باعث تجمع حرارت یا نویز الکتریکی شود.
نصب تجهیزات داخل رک باید با یک منطق مشخص انجام شود. معمولاً تجهیزات سنگینتر در پایین و تجهیزات سبکتر در بالا نصب میشوند. تجهیزات تولیدکننده حرارت باید بهگونهای قرار گیرند که جریان هوا مختل نشود.
در رکهای یوبیکیوتی، سوئیچها، PoE Injectorها و منابع تغذیه باید طوری چیده شوند که دسترسی به پورتها و بررسی وضعیت LEDها ساده باشد. نصب شلوغ و فشرده، عیبیابی را در آینده بسیار دشوار میکند.
پس از نصب تجهیزات، نوبت به مدیریت کابل میرسد. کابلها باید بدون کشش، با شعاع خمش مناسب و مسیر مشخص وارد رک شوند. استفاده از نگهدارنده کابل و مسیرهای جداگانه برای کابلهای مختلف، باعث کاهش نویز و افزایش نظم میشود.
برچسبگذاری کابل در همین مرحله باید انجام شود، نه بعداً. در شبکههای یوبیکیوتی که لینکها پویا و در حال رشد هستند، برچسب کابل بخشی از مستندسازی زنده شبکه است و نقش مهمی در نگهداری دارد.
ارت مناسب یکی از مراحل حیاتی نصب رک است که اغلب نادیده گرفته میشود. رک شبکه، بهویژه زمانی که تجهیزات Outdoor و کابلهای شیلددار به آن متصل هستند، باید به ارت مطمئن متصل باشد. این کار هم برای ایمنی تجهیزات و هم برای کاهش نویز الکتریکی ضروری است.
در پروژههای یوبیکیوتی، نبود ارت مناسب میتواند باعث رفتارهای ناپایدار، ریست شدن تجهیزات یا حتی آسیب دائمی به پورتها شود.
پس از نصب کامل رک و تجهیزات، باید قبل از بهرهبرداری تستهای اولیه انجام شود. بررسی دما داخل رک، وضعیت کابلها، ولتاژ PoE و دسترسی فیزیکی، همگی بخشی از این مرحله هستند. هدف این تستها، شناسایی مشکلاتی است که اگر بعداً و در زمان بهرهبرداری ظاهر شوند، عیبیابی آنها بسیار پرهزینهتر خواهد بود.
یکی از اشتباهات رایج، عجله در نصب رک بدون طراحی قبلی است. اشتباه دیگر، نادیده گرفتن آینده شبکه و رشد احتمالی آن است. همچنین، بسیاری از پروژهها مدیریت کابل و ارت را دستکم میگیرند و تمام تمرکز را روی نصب تجهیزات میگذارند.
این اشتباهات معمولاً در کوتاهمدت خود را نشان نمیدهند، اما در بلندمدت به ناپایداری شبکه منجر میشوند.
مراحل نصب رک شبکه یوبیکیوتی یک فرآیند چندمرحلهای و معماریمحور است، نه یک کار اجرایی ساده. هر مرحله، از انتخاب محل نصب تا تست نهایی، روی پایداری، امنیت و قابلیت نگهداری شبکه اثر مستقیم دارد.
شبکهای که رک آن با نگاه مهندسی نصب شده باشد، در برابر تغییرات، توسعه و شرایط محیطی مقاومتر خواهد بود و هزینه نگهداری کمتری در بلندمدت خواهد داشت.
